Anschließen und Abtrennen des Containers werden beide Kreise eingesetzt. Ausführliche
Beschreibung der Tätigkeiten Kapitel 4 entnehmen. Die Ventile (3), die an der Anlage
angeordnet sind, entlasten den Kreis von ruckartigen Belastungen, wodurch die Arbeit der
Zylinderantriebe mehr fließend ist.
3.7 HYDRAULIKANLAGE DER SCHWINGGEBALSPERRE

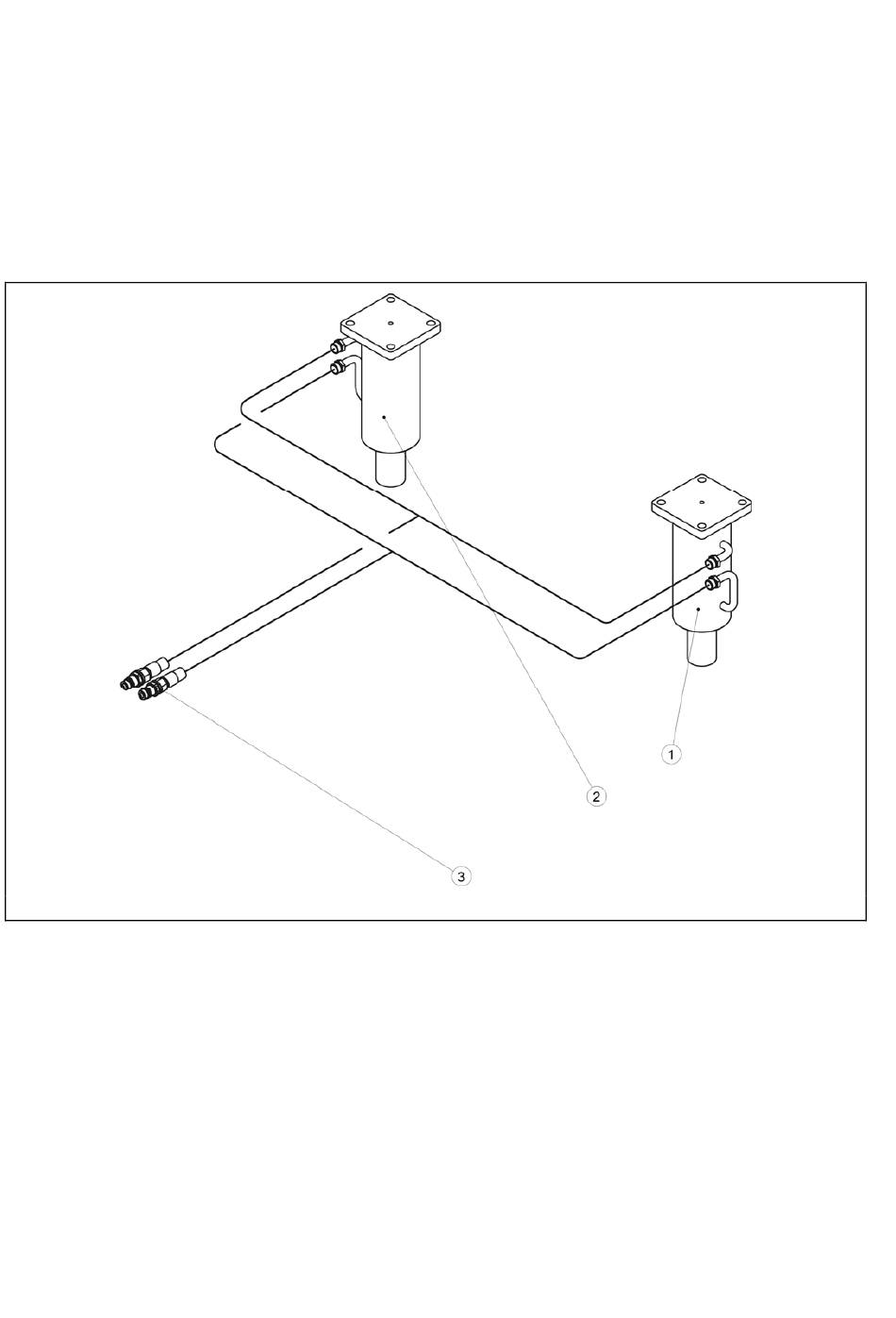

ZEICHNUNG 3.12A
SCHEMA DER SCHWINGGABELSPERRANLAGE
(1)
Zylinderantrieb
der
Schwinggabelsperre,
rechts,
(2)
Zylinderantrieb
der
Schwinggabelsperre, links, (3) Leitungsstecker
Schema der Hydraulikanlage der Schwinggabelsperre wurde in der Zeichnung (3.12A)
abgebildet. Steuerung des Kreises erfolgt aus der Bedienerkabine des Schleppers heraus
durch den Hydraulikverteiler der äußeren Hydraulikanlage des Schleppers. Die Anlage dient
zur Sperrung der Schwinggabel bei Entladung des Containers. Bei Fahrt des Anhängers darf
die Anlage nicht eingesetzt werden, und die Kolbenstangen der Zylinderantriebe müssen bis
Anschlag angehoben werden, damit die Aufhängung frei arbeiten kann.
3.14
