Ermittlung der gerätespezifischen Klemmenbelegung:
• Aufkleber in der Klemmenabdeckung
• Über Bedienmenü via Vor-Ort-Anzeige, Webbrowser oder Bedientool
• Setup → I/O-Konfiguration → I/O-Modul 1 ... n Klemmennummern
• Experte → I/O-Konfiguration → I/O-Modul 1 ... n Klemmennummern
Detaillierte Informationen zur Klemmenbelegung: Betriebsanleitung zum Gerät
→  6
Stromausgang aktiv
1

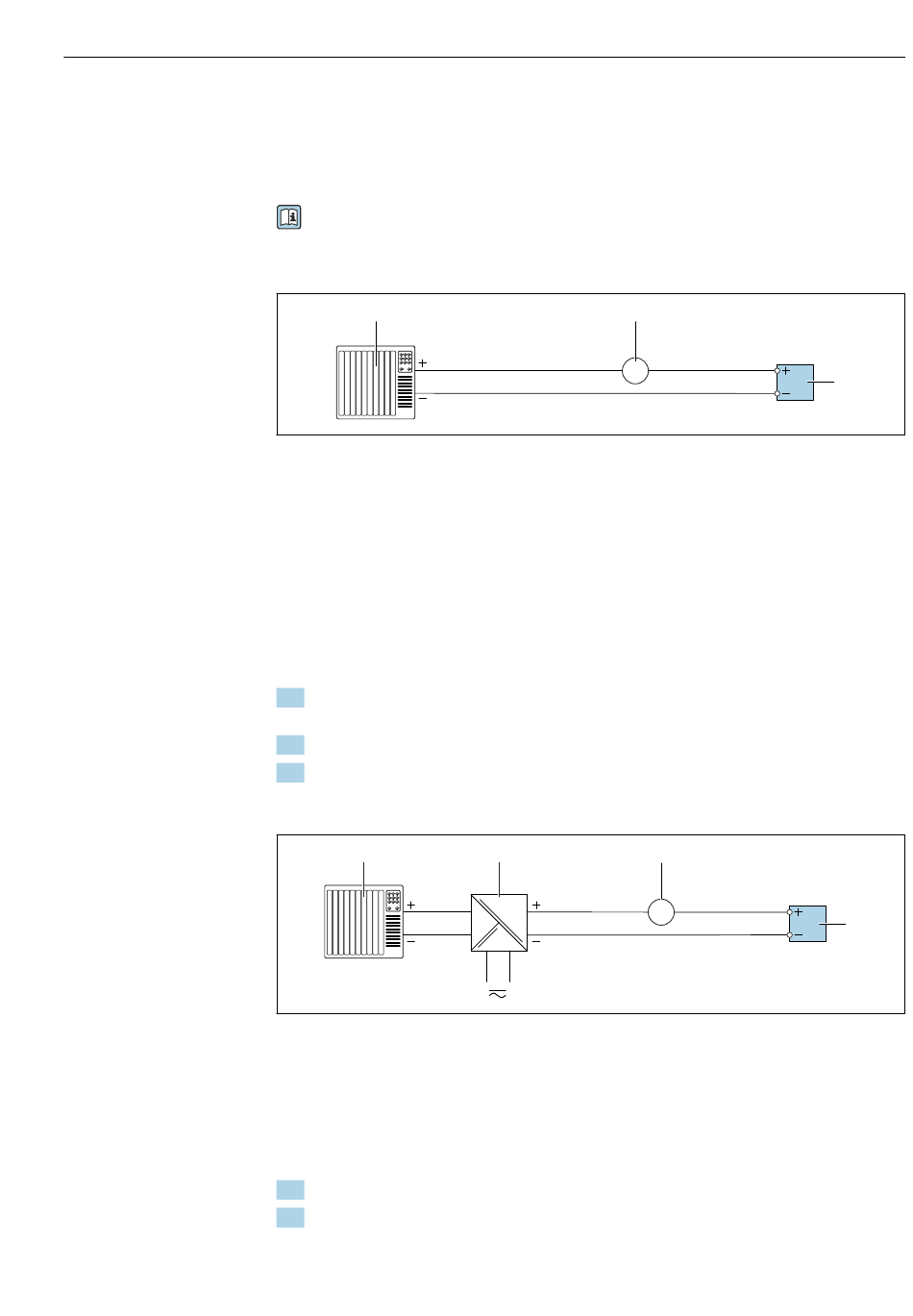

 7 Erweiterte Verifizierung des aktiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Amperemeter
3 Messumformer
Erweiterte Verifizierung des aktiven Stromausgangs
‣
Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Ist das Automatisierungssystem ausgeschaltet, kann es vorkommen, dass der Messkreis
unterbrochen wird. Eine Messung ist dann nicht möglich. In diesem Fall wie folgt vorge-
hen:
1. Ausgangsleitungen des Stromausgangs (+/–) vom Automatisierungssystem abklem-
men.
2. Ausgangsleitungen des Stromausgangs (+/–) kurzschließen.
3. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Stromausgang passiv
1
 8 Erweiterte Verifizierung des passiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Speisegerät für Spannungsversorgung
3 Amperemeter
4 Messumformer
Erweiterte Verifizierung des passiven Stromausgangs
1. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
2. Speisegerät für Spannungsversorgung anschließen.
2
A
2 3
A
Heartbeat Verification
3
A0033916
4
A0034446
