Systemintegration
10
Heartbeat Verification über eine der folgenden Schnittstellen ausführen:
• Systemintegrationsschnittstelle eines übergeordneten Systems
• Vor-Ort-Anzeige
• WLAN-Schnittstelle
• Serviceschnittstelle CDI-RJ45 (CDI: Common Data Interface)
Der externe Zugriff auf das Gerät zum Start einer Verifizierung und zur Signalisierung des
Ergebnisses (Bestanden oder Nicht bestanden) muss mittels Systemintegrationsschnitt-
stelle von einem übergeordneten System erfolgen. Der Start über ein externes Statussignal
und die Signalisierung der Ergebnisse via Statusausgang an ein übergeordnetes System
sind nicht möglich.
Die Detailergebnisse der Verifizierung (8 Datensätze) werden im Gerät gespeichert und in
Form eines Verifizierungsberichts bereitgestellt.
Mit Hilfe der Geräte DTM, dem im Messgerät integrierten Webserver oder der
Endress+Hauser Plant Asset Management Software FieldCare können Verifizierungsbe-
richte erstellt werden.
Mit der Flow Verification DTM bietet FieldCare zusätzlich die Möglichkeit eines Datenma-
nagements und die Archivierung der Verifizierungsergebnisse zur Erstellung einer rück-
verfolgbaren Dokumentation.
Die Flow Verification DTM erlaubt zudem ein Trending – also die Beobachtung, den Ver-
gleich und die Verfolgung der Verifizierungsergebnisse aller am Gerät durchgeführten
Verifizierungen. Dies kann zur Beurteilung genutzt werden, zum Beispiel um Rekalibrati-
onsintervalle ausweiten zu können.
Der Datenaustausch kann automatisiert oder durch einen Anwender erfolgen.
4.2 Integration in das SPS/PLC System
Die im Messgerät integrierte Verifizierung kann über ein Steuerungssystem ausgelöst und
die Ergebnisse überprüft werden.
Weitere Angaben zu "Systemintegration": Betriebsanleitung →  6
(Dokumentationscode)

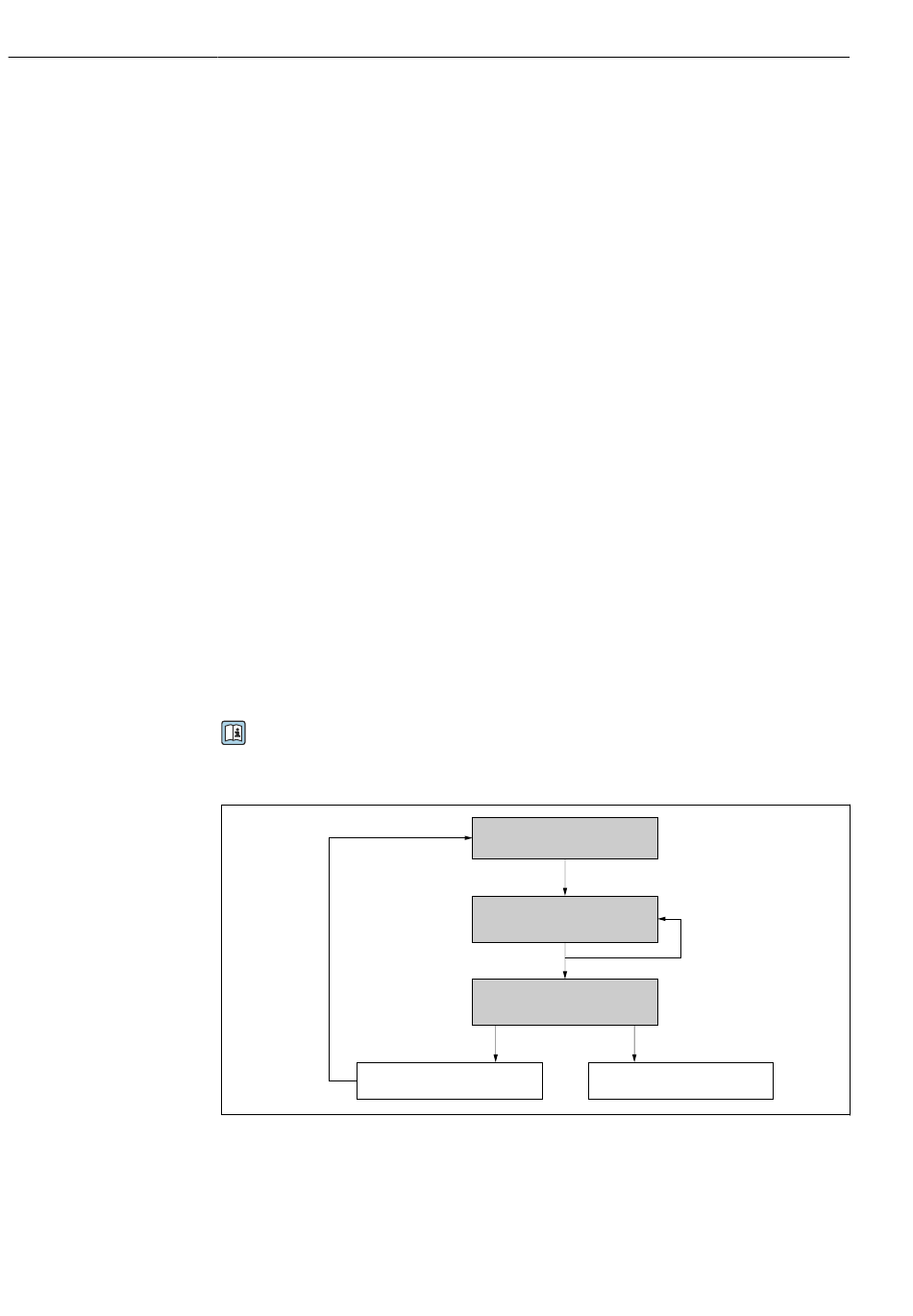

Dazu ist es notwendig, folgenden Ablauf zu implementieren:
Nach Bedarf
wiederholen
Ergebnis ist Bestanden
Messgeräteverhalten
Ergebnis der Verifizierung: Das Gesamtergebnis der Verifizierung wird im Parameter
Gesamtergebnis signalisiert. In Abhängigkeit des Ergebnisses sind unterschiedliche,
anwendungsspezifische Maßnahmen durch Systemroutinen erforderlich, z. B. die Auslö-
sung einer Wartungsanforderung für den Fall, dass das Ergebnis Nicht bestanden ist.
Proline Prosonic Flow G 300 Modbus RS485
Verifizierungsausführung
Starten
Überprüfung Status
Verifizierungsausführung
Status ist Ausgeführt
Überprüfung Ergebnis
Verifizierungs ergebnisse
Erwartetes
Status ist
Nicht ausgeführt
Ergebnis ist Nicht bestanden
Anwendungsspezifische
Standardarbeitsanweisung
Endress+Hauser
A0020258-DE
