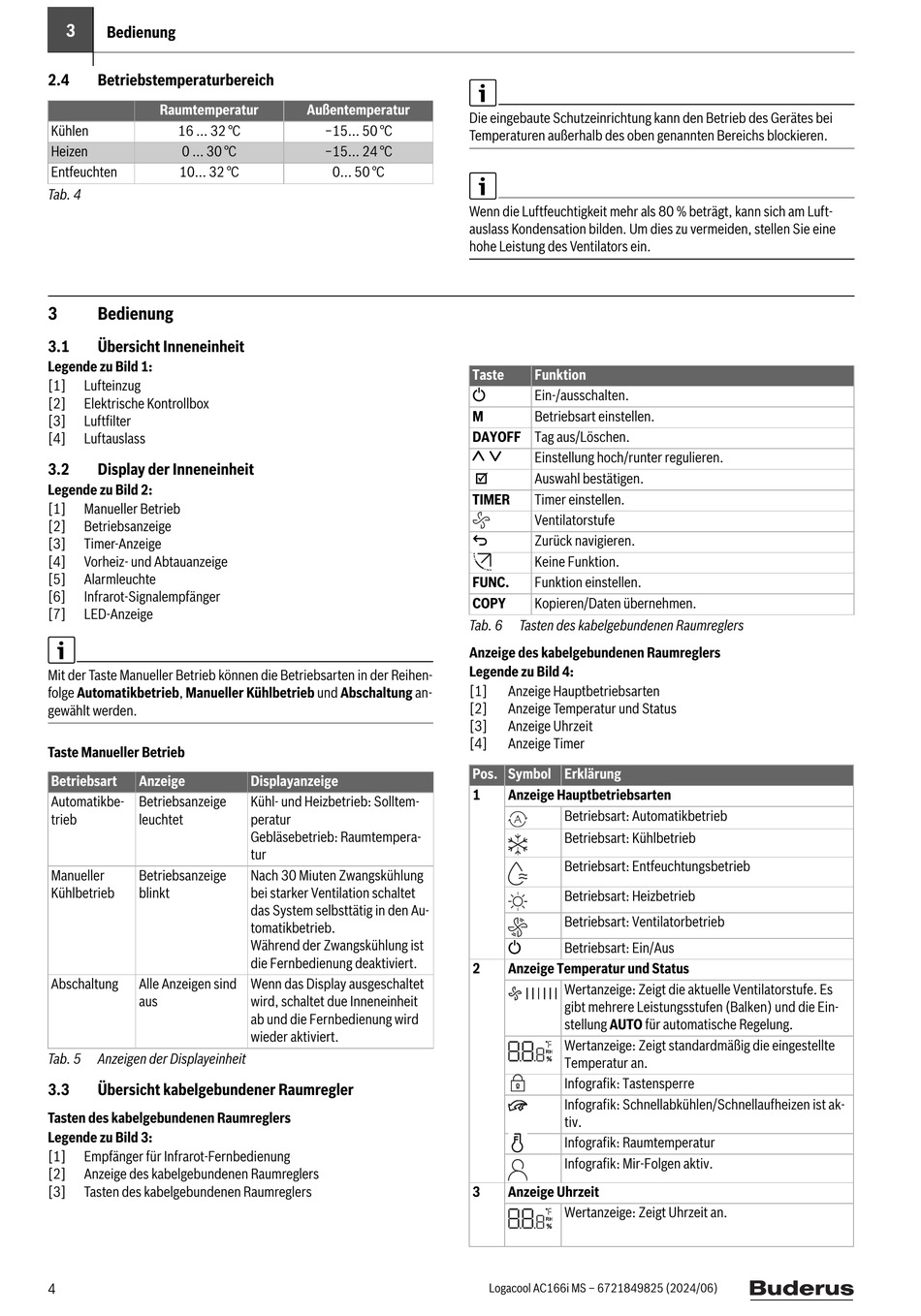

Buderus Logacool AC166i-2,6 MS D Bedienungsanleitung Für Den Betreiber Seite 4

3
Bedienung
2.4 Betriebstemperaturbereich
Raumtemperatur
Kühlen 16 ... 32 °C
Heizen 0 ... 30 °C
Entfeuchten 10... 32 °C
Tab. 4
3 Bedienung
3.1 Übersicht Inneneinheit
Legende zu Bild 1:
[1] Lufteinzug
[2] Elektrische Kontrollbox
[3] Luftfilter
[4] Luftauslass
3.2 Display der Inneneinheit
Legende zu Bild 2:
[1] Manueller Betrieb
[2] Betriebsanzeige
[3] Timer-Anzeige
[4] Vorheiz- und Abtauanzeige
[5] Alarmleuchte
[6] Infrarot-Signalempfänger
[7] LED-Anzeige
Mit der Taste Manueller Betrieb können die Betriebsarten in der Reihen-
folge Automatikbetrieb, Manueller Kühlbetrieb und Abschaltung an-
gewählt werden.
Taste Manueller Betrieb
Betriebsart Anzeige
Automatikbe- Betriebsanzeige
trieb leuchtet
Manueller Betriebsanzeige
Kühlbetrieb blinkt
Abschaltung Alle Anzeigen sind
aus
Tab. 5 Anzeigen der Displayeinheit
3.3 Übersicht kabelgebundener Raumregler
Tasten des kabelgebundenen Raumreglers
Legende zu Bild 3:
[1] Empfänger für Infrarot-Fernbedienung
[2] Anzeige des kabelgebundenen Raumreglers
[3] Tasten des kabelgebundenen Raumreglers
4
Außentemperatur
−15... 50 °C
−15... 24 °C
0... 50 °C
Displayanzeige
Kühl- und Heizbetrieb: Solltem-
peratur
Gebläsebetrieb: Raumtempera-
tur
Nach 30 Miuten Zwangskühlung
bei starker Ventilation schaltet
das System selbsttätig in den Au-
tomatikbetrieb.
Während der Zwangskühlung ist
die Fernbedienung deaktiviert.
Wenn das Display ausgeschaltet
wird, schaltet due Inneneinheit
ab und die Fernbedienung wird
wieder aktiviert.
Die eingebaute Schutzeinrichtung kann den Betrieb des Gerätes bei
Temperaturen außerhalb des oben genannten Bereichs blockieren.
Wenn die Luftfeuchtigkeit mehr als 80 % beträgt, kann sich am Luft-
auslass Kondensation bilden. Um dies zu vermeiden, stellen Sie eine
hohe Leistung des Ventilators ein.
Taste Funktion
K
Ein-/ausschalten.
M Betriebsart einstellen.
DAYOFF Tag aus/Löschen.
. /
Einstellung hoch/runter regulieren.

Auswahl bestätigen.
TIMER Timer einstellen.
Ventilatorstufe
d Zurück navigieren.
Keine Funktion.
FUNC. Funktion einstellen.
COPY Kopieren/Daten übernehmen.
Tab. 6 Tasten des kabelgebundenen Raumreglers
Anzeige des kabelgebundenen Raumreglers
Legende zu Bild 4:
[1] Anzeige Hauptbetriebsarten
[2] Anzeige Temperatur und Status
[3] Anzeige Uhrzeit
[4] Anzeige Timer
Pos. Symbol Erklärung
1 Anzeige Hauptbetriebsarten
Betriebsart: Automatikbetrieb
Betriebsart: Kühlbetrieb
Betriebsart: Entfeuchtungsbetrieb
Betriebsart: Heizbetrieb
Betriebsart: Ventilatorbetrieb
K
Betriebsart: Ein/Aus
2 Anzeige Temperatur und Status
Wertanzeige: Zeigt die aktuelle Ventilatorstufe. Es
gibt mehrere Leistungsstufen (Balken) und die Ein-
stellung AUTO für automatische Regelung.
Wertanzeige: Zeigt standardmäßig die eingestellte
Temperatur an.
Infografik: Tastensperre
Infografik: Schnellabkühlen/Schnellaufheizen ist ak-
tiv.
Infografik: Raumtemperatur
Infografik: Mir-Folgen aktiv.
3 Anzeige Uhrzeit
Wertanzeige: Zeigt Uhrzeit an.
Logacool AC166i MS – 6721849825 (2024/06)
