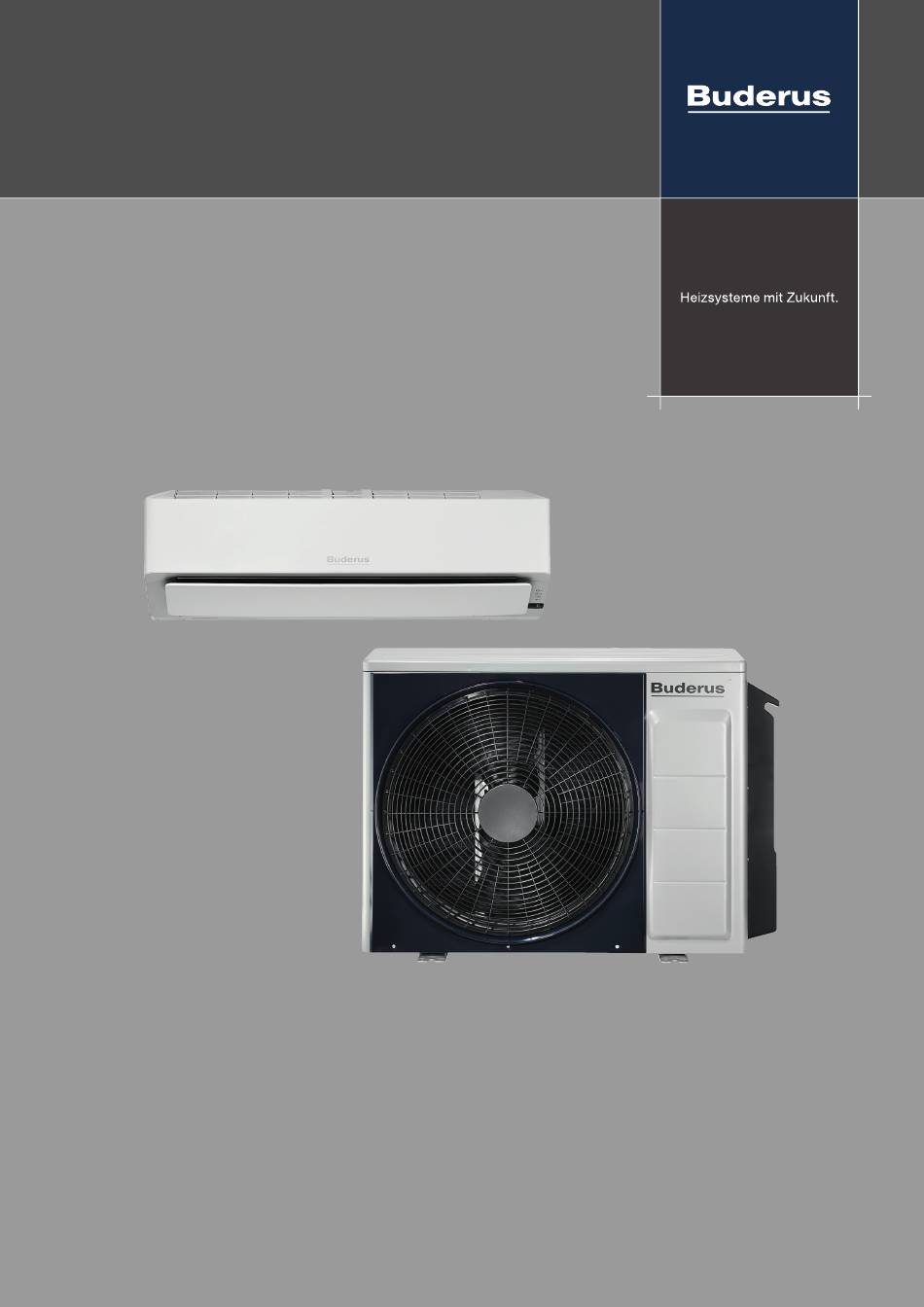

- Seite 1 Planungsunterlage Split-Klimagerät Logacool AC166i...AC196i AC166i-Set 2,5/3,5, AC186i-Set 2,5/3,5, AC196i-Set 3,5 6721826893 (2020/08) DE...
-
Seite 2: Inhaltsverzeichnis
Außeneinheit..... . 3 Logacool AC166i/Logacool AC186i ..4 3.3.1 Installationsschema ....4 Logacool AC196i . -
Seite 3: Allgemeine Hinweise Zu Dieser Planungsunterlage
Bild 2, Seite 4). In dieser Planungsunterlage wird ein Vorgehen zur Aus- • Die notwendige Raumhöhe ist zu beachten. wahl eines Split-Klimageräts Logacool AC166i, Loga- • Die Inneneinheit darf nicht in der Nähe von Hitze- cool AC186i und Logacool AC196i vorgeschlagen. -
Seite 4: Logacool Ac166I/Logacool Ac186I
≥ 50 ≥ 1800 ≥ 50 ≥ 200 ≥ 100 ≥ 200 ≥ 254 0010033059-001 Bild 1 Installationsschema (Maße in mm) [1] Dübel (Lieferumfang) [2] Schraube (Lieferumfang) [3] Schwenkbereich des Luftleitblechs [4] Logacool AC166i/Logacool AC186i Logacool AC166i...AC196i – 6721826893 (2020/08) -
Seite 5: Logacool Ac196I
≥ 120 ≥ 50 ≥ 50 ≥ 190 ≥ 100 ≥ 200 ≥ 200 ≥ 254 0010030700-002 Bild 2 Installationsschema (Maße in mm) [1] Dübel (Lieferumfang) [2] Schraube (Lieferumfang) [3] Luftleitblech Länger als 100 mm empfohlen Logacool AC166i...AC196i – 6721826893 (2020/08) -
Seite 6: Rohrleitung
Rohrleitung Rohrleitung Rohrleitungslänge Ein- Logacool AC166i Logacool AC186i Logacool AC196i heit Max. Rohrleitungslänge Max. Höhenunterschied Min. Rohrleitungslänge Standardrohrleitungslänge Zusätzliches Kältemittel für Gesamtrohrleitungs- länge - Standardrohrleitungslänge 1) Für diese Länge ist genügend Kältemittel in der Außeneinheit vorhanden. Tab. 1 Rohrleitungslänge Mindestrohrlänge 3 m, um Vibrationen und Strömungs- geräusche zu vermeiden. -
Seite 7: Berechnung Der Maximal Zulässigen Kältemittelkonzentration
Berechnung der maximal zulässigen Kältemittelkonzentration Berechnung der maximal zulässigen Kältemittelkonzentration Beim Split-Klimagerät Logacool AC166i, Logacool AC186i und Logacool AC196i wird das Kältemittel R32 eingesetzt, das schwerer als Luft ist. Der Aufstellort der Inneneinheit muss bei der Berechnung der maximal zu- lässigen Kältemittelmenge berücksichtigt werden. -
Seite 8: Technische Beschreibung
Rohrleitung Luftvolumenstrom 642/684 1872/1872 684/702 1272/1272 Kühlen/Heizen Energieeffizienzlabel – A++/A++ A++/A++ Kühlen/Heizen Tab. 4 Technische Daten – Logacool AC166i Logacool AC186i Ein- Logacool AC186i heit AC186i-Set 2,5 AC186i-Set 3,5 AC186i-2,5 W AC186i-2,5 AC186i-3,5 W AC186i-3,5 Leistung Kühlen/Heizen 2,5/3,2 3,5/4,2 Höhe... -
Seite 9: Installationsabmessungen Außeneinheit
Luftvolumenstrom Kühlen/Heizen 762/816 1950/1950 Energieeffizienzlabel Kühlen/Heizen – A+++/A+++ Tab. 6 Technische Daten – Logacool AC196i Installationsabmessungen Außeneinheit Logacool AC166i und Logacool AC186i 0010031119-002 Bild 3 Installationsabmessungen Außeneinheit Logacool AC166i und Logacool AC186i Modell A [mm] B [mm] Logacool AC166i Logacool AC186i Logacool AC196i Tab. -
Seite 10: Elektrischer Anschluss/Verkabelung
1,5-fache der maximalen Leistungsaufnahme des Geräts ausgelegt ist. Elektrische Anschlusswerte Technische Daten 0010031190-002 Kapitel 6.1, Seite 8. Bild 6 Kabel anschließen Logacool AC166i und Logacool Anschließen des Kabels an die Innenein- AC186i heit [1] Klemmleiste ▶ Das Ende des Anschlusskabels für die Inneneinheit [2] Schutzleiter vorbereiten. -
Seite 11: Anschließen Des Kabels An Die Außeneinheit
20 m überschreitet) siehe Abb. 9. – Ein Kabel verwenden, das nicht leichter ist als eine flexible Schnur mit Polychloroprenmantel (Codebezeichnung 60245 IEC 57). 0010031122-002 Bild 10 Netzkabel anschließen Logacool AC166i...Loga- cool AC196i 8 mm [1] Klemmleiste [2] Schutzleiter... -
Seite 12: Netzanschluss
Netzanschluss ▶ Einen eigenen Stromkreis verwenden. – Versorgungsspannung: 220 V - 240 V, einphasig – Leitungsschutzschalter: 15 A ▶ Einen Trennschalter mit einem Kontaktabstand von mindestens 3 mm an allen Polen in die Stromleitung einsetzen. Logacool AC166i...AC196i – 6721826893 (2020/08) - Seite 16 Bosch Thermotechnik GmbH Buderus Deutschland 35573 Wetzlar www.buderus.de info@buderus.de Niederlassung PLZ/Ort Straße Telefon Telefax E-Mail-Adresse 1. Aachen 52080 Aachen Hergelsbendenstr. 30 (0241) 9 68 24-0 (0241) 9 68 24-99 aachen@buderus.de 2. Augsburg 86156 Augsburg Werner-Heisenberg-Str. 1 (0821) 4 44 81-0 (0821) 4 44 81-50 augsburg@buderus.de...
