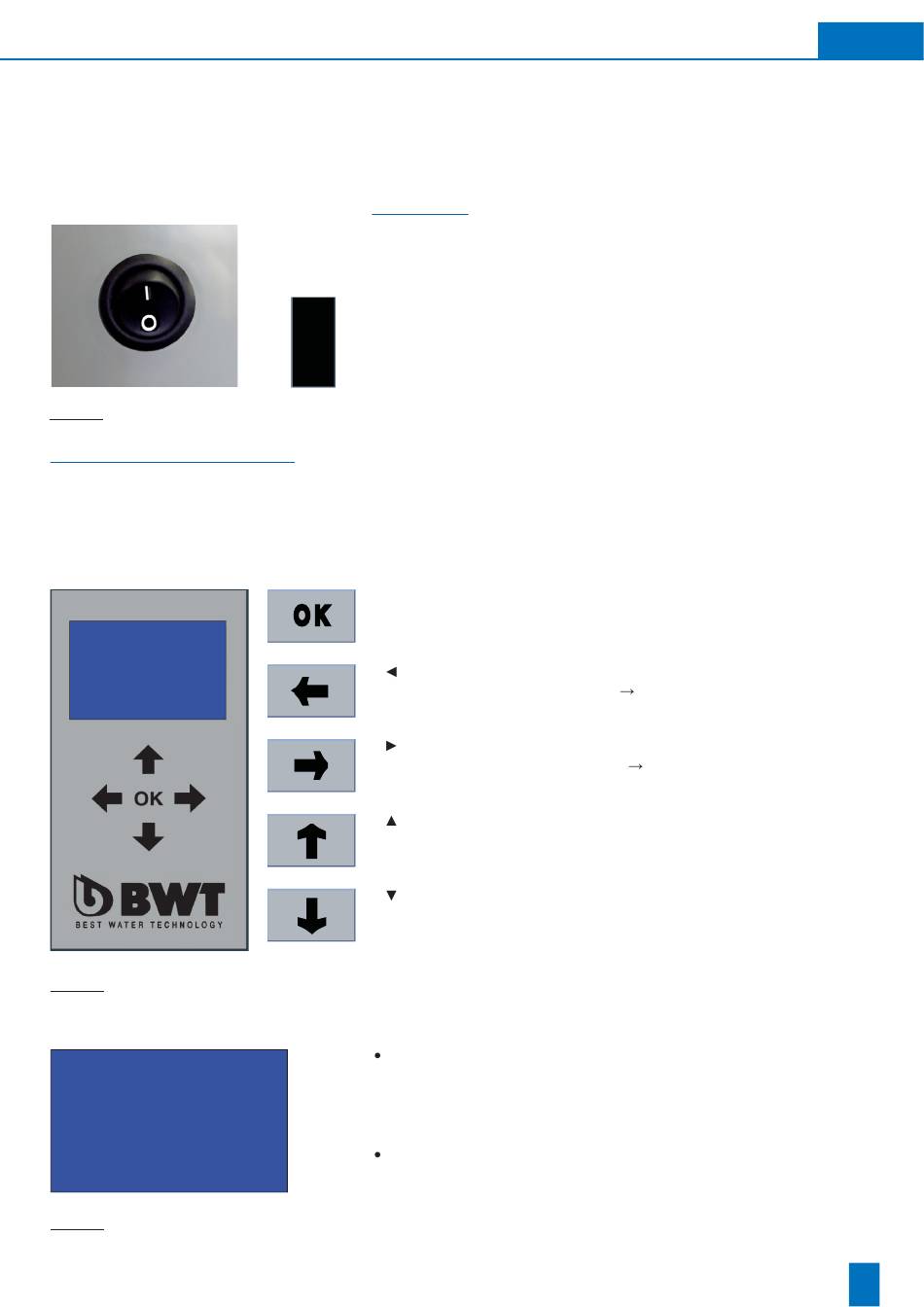

3.1 Generelles Bedienkonzept
Der BWT PERMAQ
Pico ist mit einer Mikroprozessor-Steuerung und einem Matrix-Display ausgestattet.
®
Die Bedienung und Anzeige der einzelnen Funktionen bzw. Betriebsdaten erfolgt ausschließlich über das Bedienpanel.
Abb. 16:
Hauptschalter EIN/AUS
Grundaufbau der Steuerungseinheit:
Die Bedienung und Einstellung des Gerätes erfolgt mit den Funktionstasten an der Steuereinheit.
Nach dem Einschalten des Gerätes können mehrere verschiedene Betriebsarten angewählt werden.
So können im passwortgeschützten Servicemenü beispielsweise Schrittzeiten und Parameter angepasst werden. Bei der
Inbetriebnahme werden i.d.R. alle Parameter für Sie, durch das BWT Serviceteam auf die jeweilige Situation vor Ort
angepasst. Falls dennoch erweiterte Änderungen notwendig werden, steht Ihnen hierfür der BWT Service zur Verfügung.
AUS
-----------------------------
BETRIEB / INTERVALL
DESINF. / REINIGUNG
SERVICE / ADMIN
Steuerungsdisplay
Abb. 17:
Hauptmenü:
AUS
-----------------------------
BETRIEB / INTERVALL
DESINF. / REINIGUNG
SERVICE / ADMIN
Abb. 18:
Menüdisplay
Hauptschalter:
Der Hauptschalter befindet sich an der linken Seite des Schaltschrankes.
Sobald der Netzstecker angeschlossen wurde, kann das Gerät über den
Hauptschalter eingeschaltet werden.
I
( I )
Schaltet die Steuerung „EIN"
O
(O) Schaltet die Steuerung „AUS"
„OK"/ ENTER: Bestätigung einer Auswahl oder einer Funktion
O K
„
" (Pfeil links): Positionsänderung nach links,
„Pfeil links"-Taste 3s gedrückt halten
und Testbetrieb ins SERVICEMENUE und wieder zurück
„
" (Pfeil rechts): Positionsänderung nach rechts,
„Pfeil rechts"-Taste 3s gedrückt halten
►
Intervallbetrieb, Testbetrieb als HARDSTOP in den Zustand „AUS"
„
" (Pfeil oben): Blättern nach oben im SERVICEMENUE
↑
▲
„
" (Pfeil unten): Blättern nach unten im SERVICEMENUE
↓
Der Menüscreen besteht aus:
1. Zeile = Betriebszustand (jeweils unterstrichen)
(„AUS", „BETRIEB", „INTERVALLBETRIEB", „SERVICEMENUE lesen „SERVI-
CEMENUE bearbeiten", „TESTBERTRIEB", „REVISIONSMODUS", „DESIN-
FEKTION intern", „DESINFEKTION extern", „ALARME/MELDUNGEN")
2.-4. Zeile = Untermenüs oder Bedienungsinformationen
Sprung während Betrieb, Intervall-
Sprung aus Betrieb,
