2.3 Hydraulischer Anschluss
Hinweis: Kontrollieren Sie regelmässig alle Wasser-
leitungen der Vor- und Nachbehandlungseinrichtun-
gen auf feste und dichte Verbindung.
Verbindung mit der Wasserleitung:
Verbinden Sie das Gerät mithilfe der im Lieferumfang
enthaltenen Anschlussschläuche entsprechend nachfolgender
Abbildung.

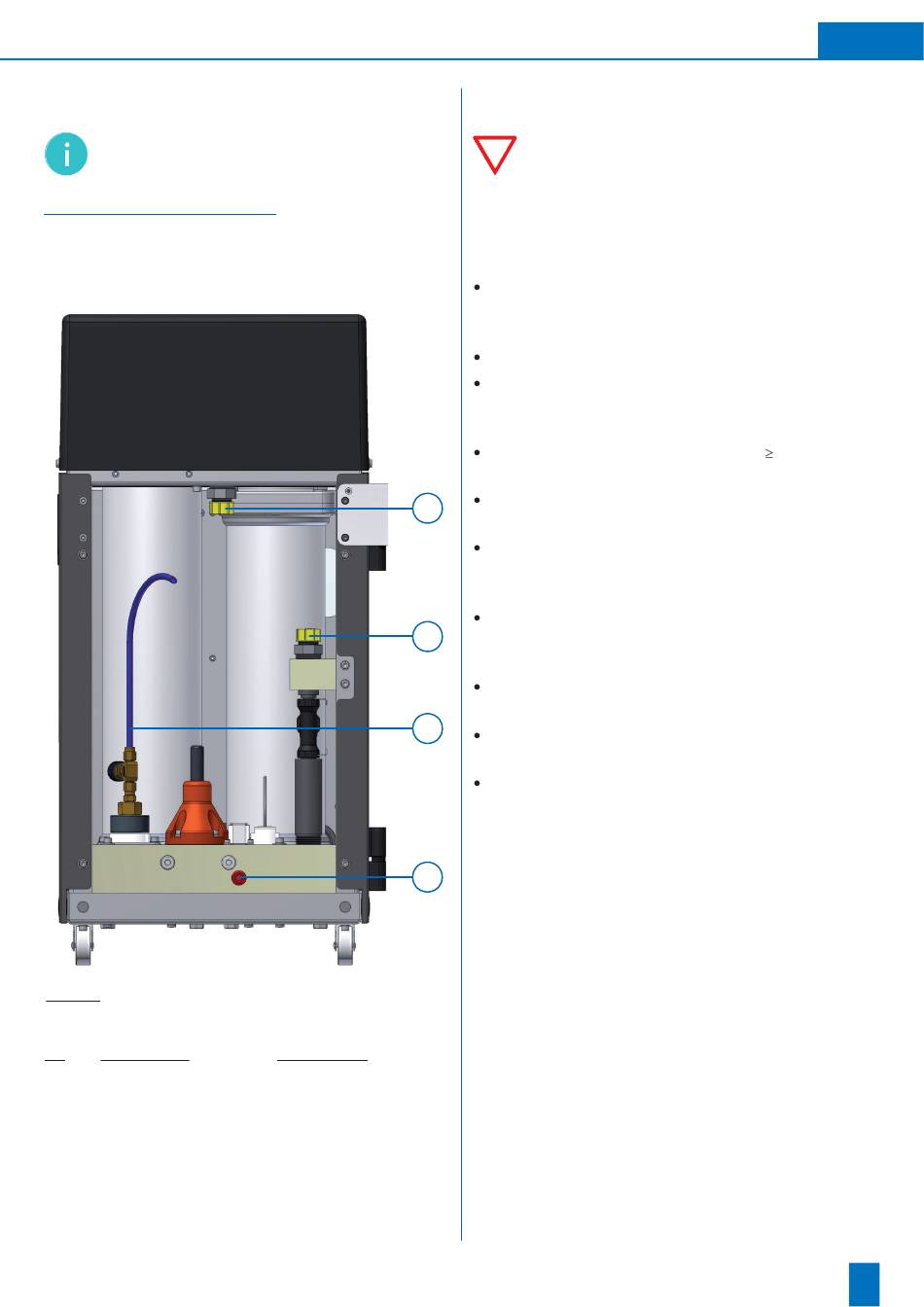

Abb. 10: Hydraulischer Anschluss am Beispiel der Pico FT-Version
Nr.
Bezeichnung:
1
Weichwasser-Eintritt
2
Permeat-Austritt
3
Konzentrat-Austritt
(Standard Schlauchtülle) 13 mm
4
Permeat-Verwurf
1
2
3
4
Dimensionen:
3/4" (Pico 70: 1")
3/4" (Pico 70: 1")
8 mm
(FT-Version)
10 mm (FT-Version)
Beachte: Der Anschluss an das Wasserleitungsnetz
muss durch einen konzessionierten Sanitärinstalla-
teur erfolgen. Örtliche Installationsvorschriften, Leit-
sätze für die Erstellung von Wasserinstallationen, all-
gemeine Hygienebedingungen und technische Daten
sind zu beachten.
Das Gerät muss mit druckfesten Schlauchleitungen flexibel
und spannungsfrei installiert werden. Hierzu empfehlen
wir die Verwendung der mitgelieferten Schläuche.
Abwasserleitung gegen Schlauchwedeln sichern.
Bitte verlegen Sie die Schläuche so, dass das Gerät zu
Wartungs- und Servicezwecken nach vorne bewegt
werden kann.
Empfohlener Wandabstand des Gerätes 0,6 m als
Arbeitsraum für Wartung und Service.
Beachten Sie bei der Montage von Zubehör (Schläuchen,
Anschluss-Sets) die Einbaumasse und Biegeradien.
Permeatleitung bei Erstinbetriebsetzung zunächst in
Ablauf führen und erst nach gründlicher Spülung an den
Verbraucher anschließen (Tank, Waschmaschine etc.).
Die Konzentratleitungen sind an den bauseitigen Abwas-
seranschluss mit „freiem Auslauf" zu führen und dort zu
befestigen.
Prüfen Sie alle Wasseranschlüsse regelmäßig auf
Dichtheit.
Der Einbau eines vorgeschalteten Absperrventils (nicht im
Lieferumfang enthalten) wird empfohlen.
Die Erstinbetriebnahme sollte ausschließlich durch
qualifiziertes Personal des Lieferanten erfolgen.
