DE
1
I
O

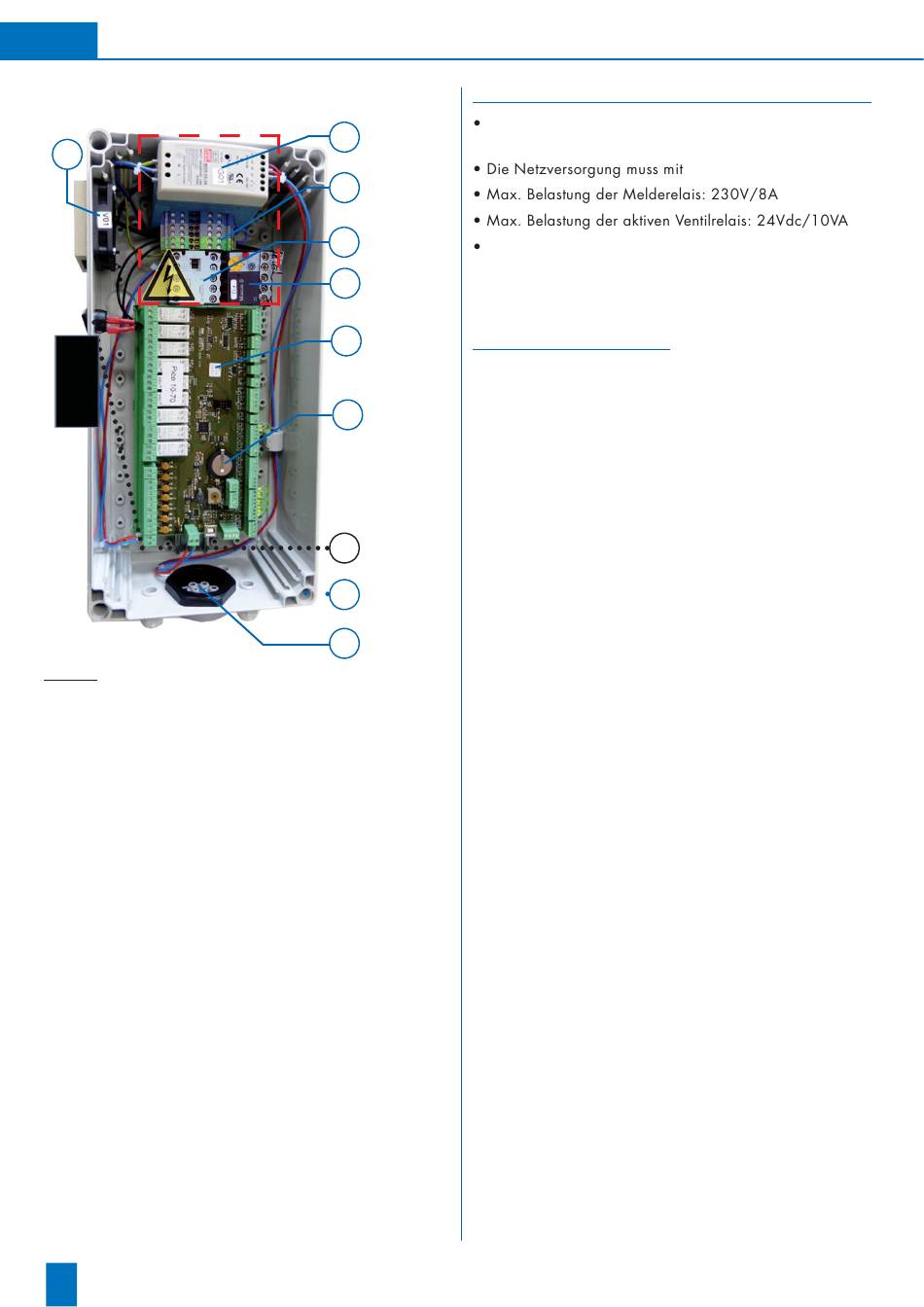

Abb. 15:
Geöffnete Steuerungsbox
18
Elektrische Anschlüsse (nur durch qualifizierten Elektriker):
Trennen Sie vor allen elektrischen Arbeiten das Gerät vom
2
Netz und prüfen Sie dieses auf Spannungsfreiheit.
3
4
Beachte: Die externen Kontakteingänge (z.B. Start-, Stopp-
Kontakte) dürfen nicht mit Fremdspannung betrieben werden
(potentialfreie Kontakte).
5
Einzelteile des Steuerkastens:
6
1. Schaltschranklüfter
2. Netzteil 24 Vdc
7
3. Reihenklemmen
4. Motorschütz
5. Motorschutzrelais (Thermoelement)
6. Pico-Unit Mainboard 24 V
8
7. Memory Batterie (Typ: CR 2032 - 3V)
8. Hauptschalter (linke Seite Steuerungsbox)
9
9. Senkschrauben (x4)
10. Kabeldurchführungsplatte
10
16A abgesichert sein.
