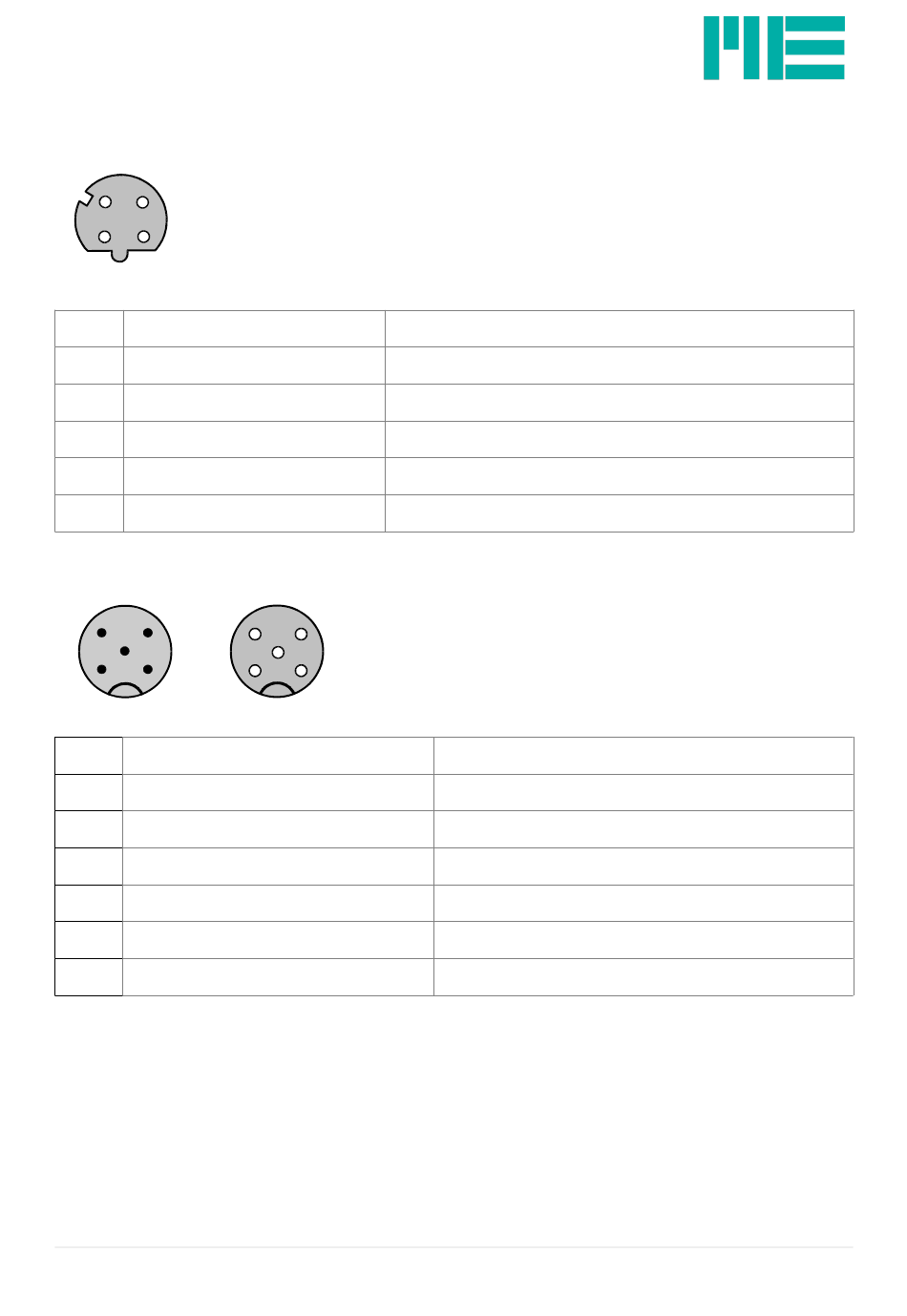

EtherCat M12 4-polige Buchse D-Codiert
3
4
1
2
Pin
Name
1
TD+
2
RD+
3
TD-
4
RD-
Schirm PE
CANbus M12 5-polige Buchse/Stecker A-Codiert
4
3
3
5
1
2
2
Pin
Name
1
Schirm
2
V+
3
V-
4
CAN_H
5
CAN_L
Gehäuse
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
Bedeutung
Transmit +
Receive +
Transmit -
Receive -
Gehäuse
4
5
1
Bedeutung
Schirmung
Power (UB+)
GND (0V)
Dominat High
Dominant Low
Schirm
