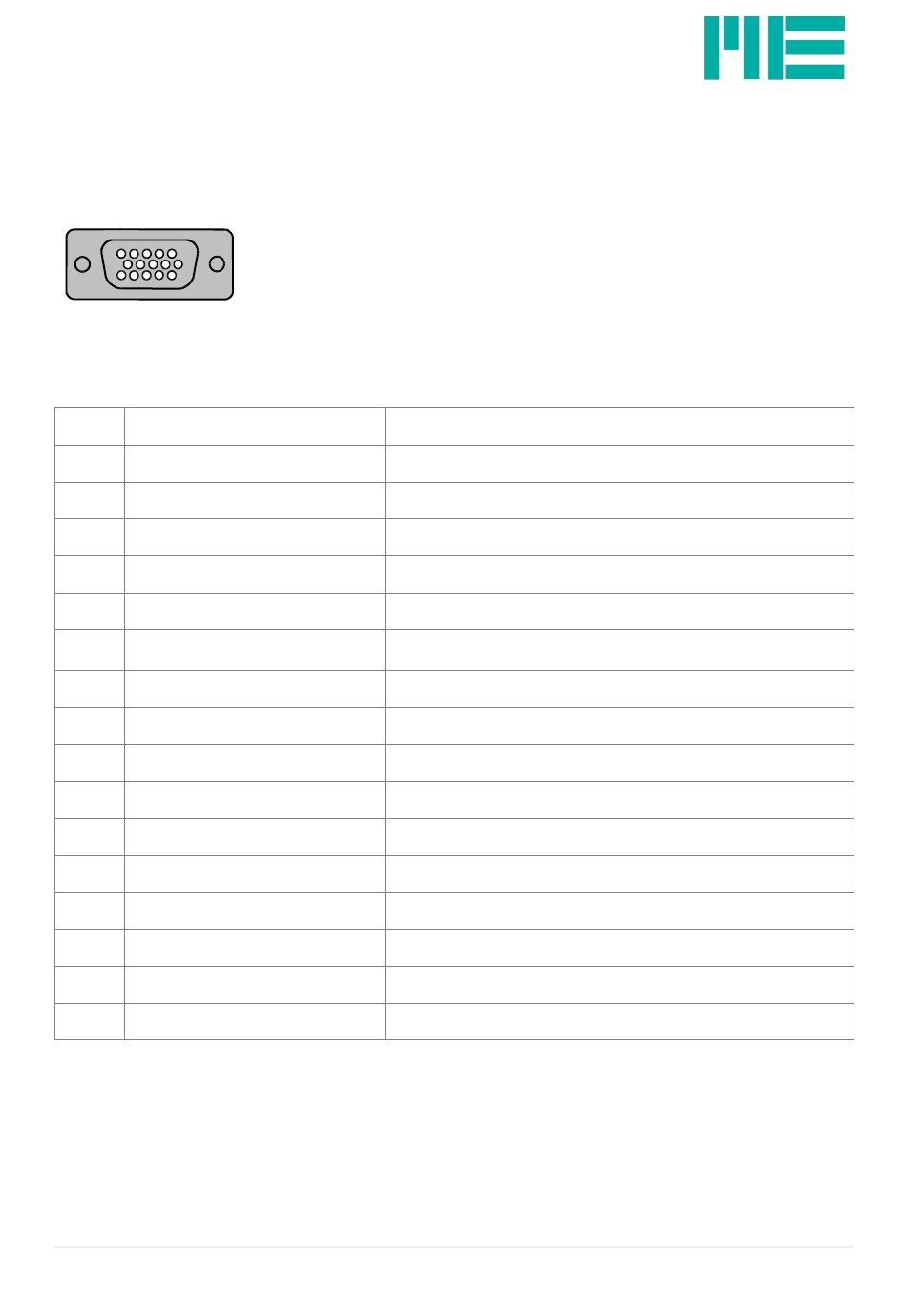

Anschlussbelegung
Eingang SUB-D15 HD
5
1
15
11
Anschluss von Dehnungsmessstreifen-, Temperatur- und aktiven Sensoren und TEDS.
Details zum Anschluss bestimmeter Sensoren ab S. 25
Nr
Symbol
1
TEDS
2
-Us
3
+Us
4
Q350
5
+UD
6
GNDE
7
-Uf
8
+Uf
9
Q120
10
-UD
11
Q1k
12
HB
13
VCCIO
14
Ue
15
GNDIO
Schirm PE
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
Transducer Electronic Data nach IEEE 1451.4
Negative Brückenspeisung
Positive Brückenspeisung
Ergänzung Viertelbrücke 350 Ohm
Positiver Differenzeingang
Masse, Analogeingang
Negative Fühlerleitung
Positive Fühlerleitung)
Ergänzung Viertelbrücke 120 Ohm
Negativer Differenzeingang
Ergänzung Viertelbrücke 1000 Ohm
Ergänzung Halbbrücke
Spannungsquelle 24V DC, 250mA
Analogeingang Single-ended ±10V
Masse Spannungsquelle
Gehäuse
