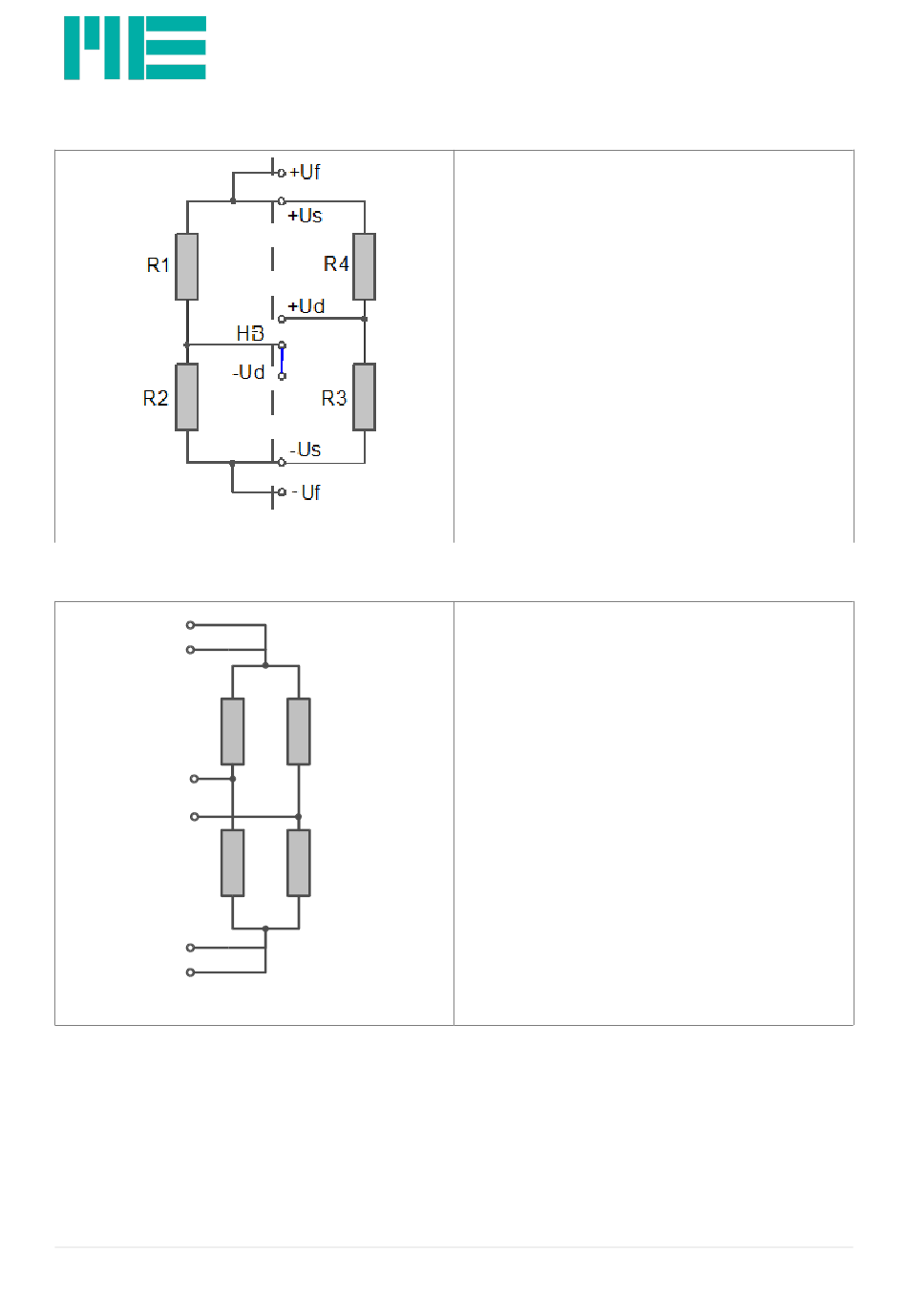

Anschluss DMS Halbbrücke
Anschluss DMS-Vollbrücke
+Uf
+Us
R1
-Ud
+Ud
R2
-Us
-Uf
ME-Meßsysteme GmbH
Neuendorfstr. 18a
26
16761 Hennigsdorf
R4
R3
Tel.: +49 3302 78620 60
Fax: +49 3302 78620 69
Die aktiven Dehnungsmessstreifen R3 und
R4 werden an +Us, +Ud und -Us
angeschlossen. Bei sehr großen
Leitungslängen können die Fühlerleitungen
+Uf und -Uf verwendet werden (6-
Leitertechnik).
Die interne Halbbrücke R1,R2 wird durch
eine externe Leitungsverbindung von HB
nach -Ud aktiviert.
Die aktiven Dehnungsmessstreifen R1 bis
R4 werden an +Us, -Us, +Ud und -Ud
angeschlossen.
Bei sehr großen Leitungslängen können
zusätzlich die Fühlerleitungen +Uf und -Uf
verwendet werden (6-Leitertechnik).
