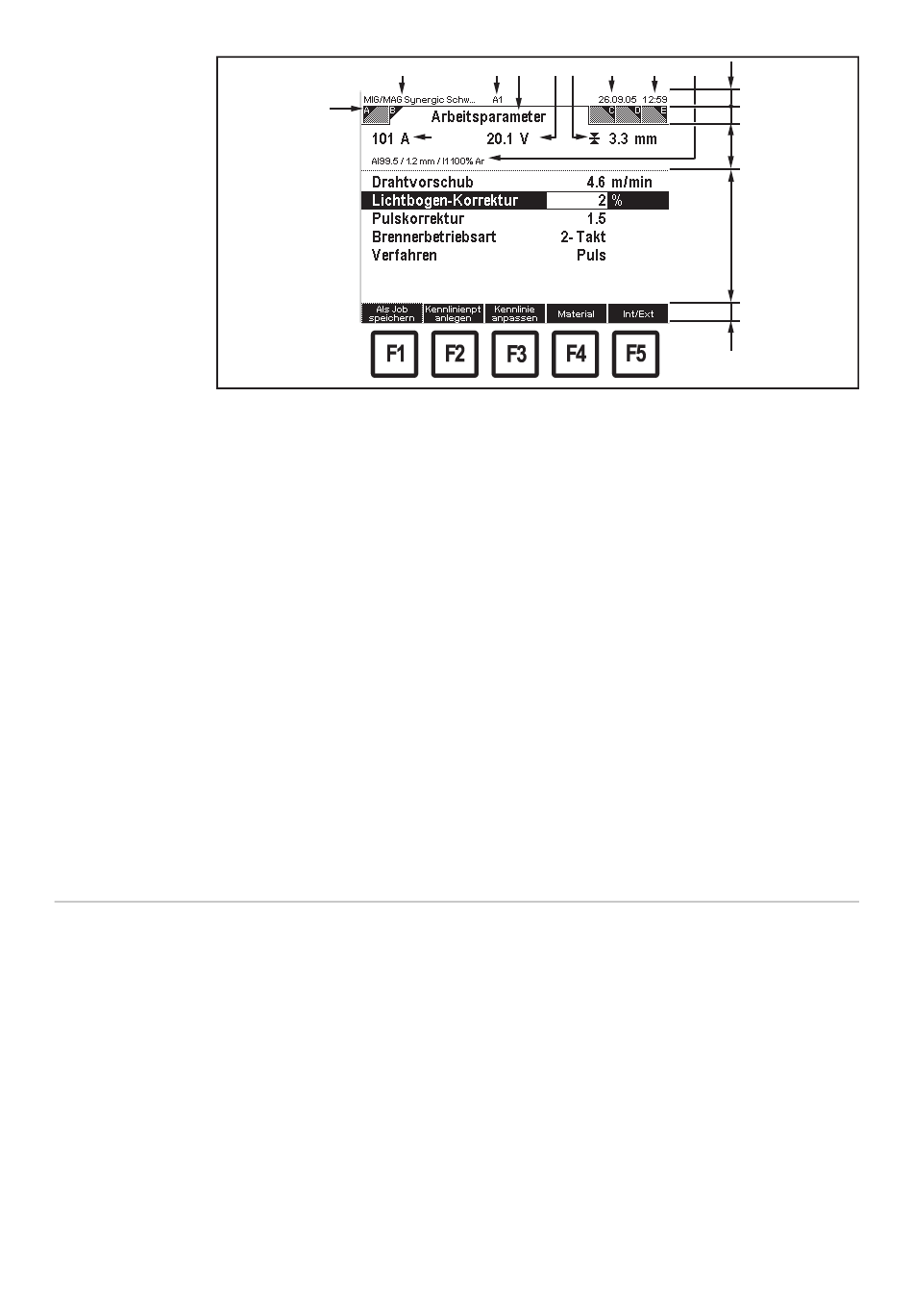

Screen „Wizard" Unter Wizard versteht man eine geführte Eingabesequenz. Der Benutzer kann
sich innerhalb einer Sequenz vorwärts oder rückwärts bewegen. Innerhalb eines
Wizards werden verschiedene Screens angezeigt.
(2)
(1)
(3)
Kennbuchstabe des Screens
Arbeitstätigkeit
Schweißstrom
Benutzer
Titel des Screens
Schweißspannung
Blechdicke
Datum
(4) (5) (6)(7) (8) (9)
(9) Uhrzeit
(10) Material, Drahtdurchmesser,
Schutzgas
(11) Informationszeile
(12) Wäscheleine mit Sreen A-E
(13) Visualisierungsbereich
(14) Parameterlsite
(15) Belegung der Funktionstas-
ten
- F1 belegt mit „Als Job
speichern"
- F2 belegt mit „Kennlini-
en-Punkt anlegen"
- F3 belegt mit „Kennlinie
anpassen"
- F4 belegt mit „Material"
- F5 belegt mit „Intern /
Extern"
(10)
(11)
(12)
(13)
(14)
(15)
