L/R-Abgleich - Schweißkreis-Induktivität und
Schweißkreis-Widerstand abgleichen
Allgemeines Bei Veränderung folgender Komponenten der Schweißanlage sind Schweißkreis-
Induktivität (L) und Schweißkreis-Widerstand (R) abzugleichen:
-
-
-
-
-
-
HINWEIS!
Der L/R-Abgleich muss für jedes Schweißverfahren separat durchgeführt wer-
den.
L/R-Abgleich

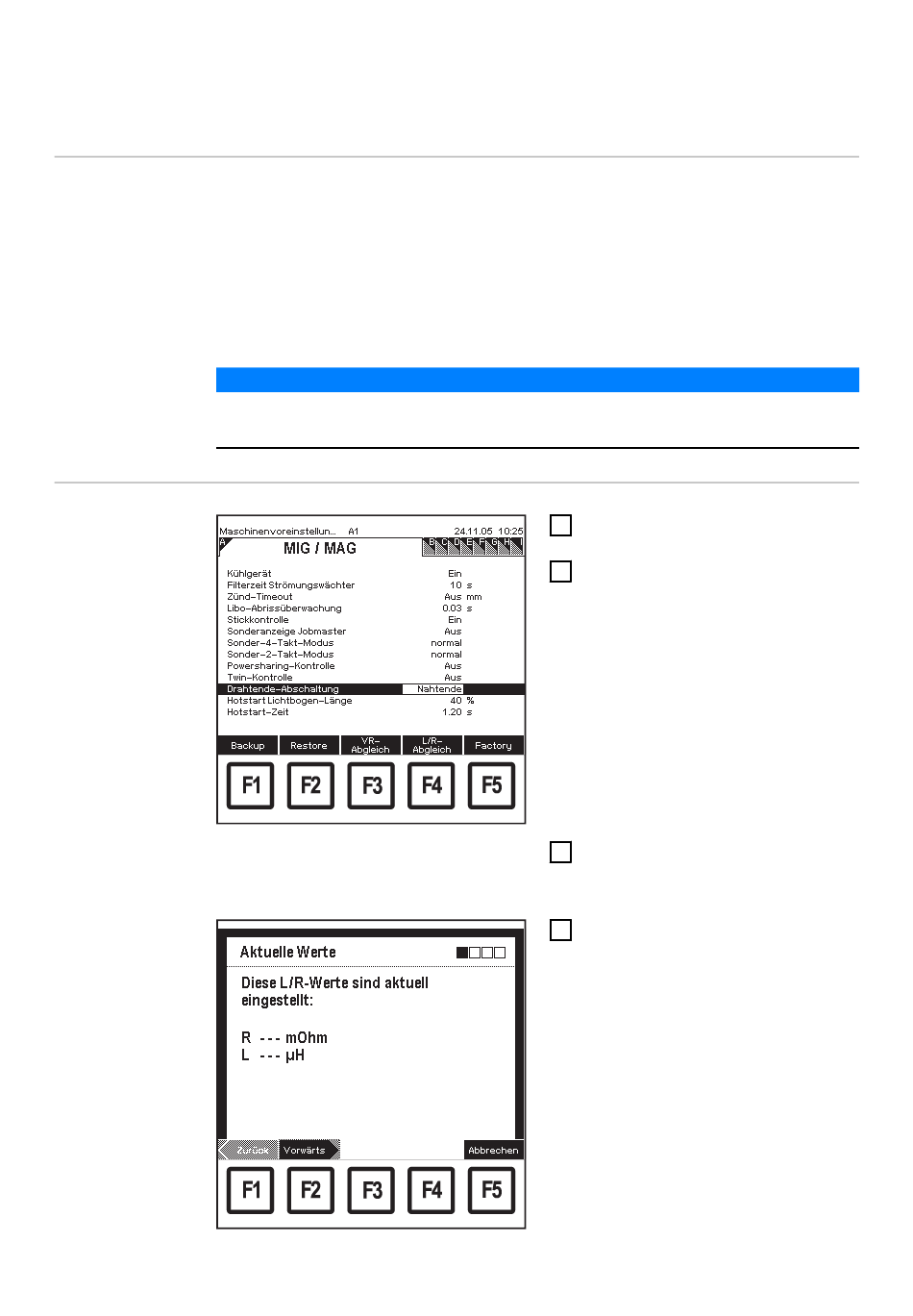

Maschinenvoreinstellungen: z.B. Screen „MIG/
MAG"
Screen „Aktuelle Werte"
Brenner-Schlauchpakete
Verbindungs-Schlauchpakete
Massekabel, Schweißkabel
Drahtvorschübe
Schweißbrenner, Elektrodenhalter
PushPull-Einheiten
Menüpunkt „Maschinenvoreinstel-
1
lungen" aufrufen
Mittels Taste rechts (8) Screen
2
„MIG/ MAG" auswählen
- Screen „MIG/MAG" für L/
RAbgleich beim MIG/MAG-
Schweißen
- Screen „WIG" für L/R-Abgleich
beim WIG-Schweißen
- Screen „Stabelektroden-
Schweißen" für L/R-Abgleich
beim Stabelektroden-
Schweißen.
Der entsprechende Screen
„Daten" wird angezeigt
Taste F4 „L/R-Abgleich" drücken
3
- Der 1. Screen „Aktuelle Werte"
des Wizard wird angezeigt
Taste F2 „Vorwärts" drücken
4
- Der 2. Screen „Vorbereitung"
des Wizard wird angezeigt
