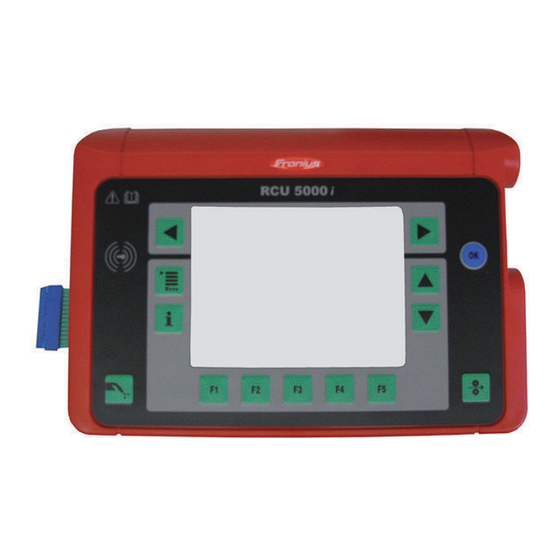

Umbau-Set RCU 5000i
RCU 5000i conversation kit
42,0410,1907
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
005-16092021
Installationsanleitung
Fernbedienung
Installation instructions
Remote control
Verwandte Anleitungen für Fronius Umbau-Set RCU 5000i
Inhaltszusammenfassung für Fronius Umbau-Set RCU 5000i
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Umbau-Set RCU 5000i Fernbedienung Installation instructions RCU 5000i conversation kit Remote control 42,0410,1907 005-16092021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Allgemeines
Allgemeines Sicherheit WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nachfolgend beschriebene Tätigkeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶ Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher- heitsvorschriften vollständig lesen und verstehen. -
Seite 4: Rcu 5000I: Gehäuse Umbauen
RCU 5000i: Gehäuse umbauen Idealer Raum für HINWEIS! den Umbau Der Umbau der Fernbedienung RCU 5000i sollte idealerweise in einem ESD-Rein- raum erfolgen. Falls ein ESD-Reinraum nicht zur Verfügung steht, den Umbau im ESD-Bereich eines möglichst staubfreien Raumes durchführen. Gehäuse-Oberteil RCU 5000i umdrehen ausbauen 6 Schrauben TX20 (1) - (6) entfernen... - Seite 5 Gehäuse-Oberteil austauschen RCU 5000i zusammenbauen (4) (5) (6) (7) (8) WICHTIG! Beim Einsetzen des Prints das Display auf der Rückseite nicht berühren, ver- schmutzen oder sonst irgendwie beschädigen! Print (5) einsetzen Flachstecker (8) anstecken Kabel mit Zugentlastung (3) in die Ausnehmung einsetzen Einstellrad (1) in die Ausnehmung einsetzen Metallfedern (2), (4), (6) und (7) in das Gehäuse drücken...
- Seite 6 WICHTIG! Beim Aufsetzen des Gehäuse- Unterteils darauf achten, dass die Dichtung nicht eingeklemmt oder sonst irgendwie beschädigt wird, Dichtung und Dichtungseinsätze in den dafür vorgesehenen Ausnehmun- gen liegen. Gehäuse-Unterteil (9) aufsetzen Gehäuse-Unterteil mit 6 Schrauben TX20 (1) - (6) montieren Anzugsmoment = 3,5 Nm RCU 5000i an der Stromquelle anste- cken und Funktionstest durchführen...
