Kennlinien-Punkte verwalten
Kennlinien-
Punkte
auswählen

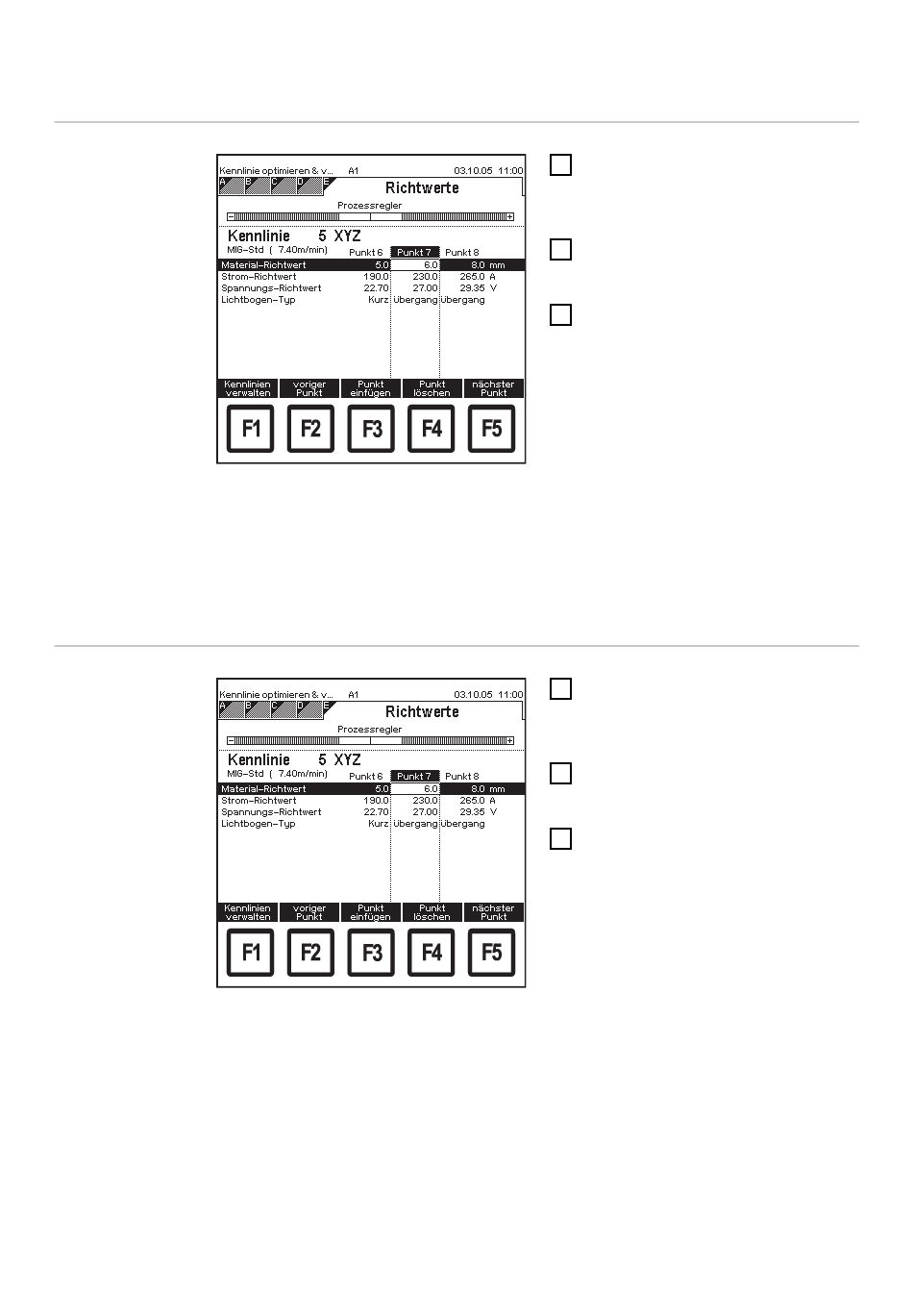

Beispiel für einen Screen „Daten" der Kennlinie
XYZ
Kennlinien-
Punkte einfügen
Beispiel für einen Screen „Daten" der Kennlinie
XYZ
Menüpunkt „Kennlinien optimieren
1
& verwalten" aufrufen
- Der zuletzt aufgerufene
Screen „Daten" wird angezeigt.
Taste F1 „Kennlinien verwalten"
2
drücken, entsprechende Kennlinie
auswählen
Unabhängig vom angezeigten
3
Screen den zu ändernden Kennlini-
en-Punkt mittels Tasten F2 oder
F5 auswählen:
- F2 „voriger Punkt" ... der Kenn-
linien- Punkt vor dem aktuellen
Punkt wird angezeigt. Beim 1.
Punkt der Kennlinie wird F2
„voriger Punkt" grau darge-
stellt.
- F5 „nächster Punkt" ... der
Kennlinien- Punkt nach dem
aktuellen Punkt wird angezeigt.
Beim letzten Punkt der Kennli-
nie wird F5 „nächster Punkt"
grau dargestellt.
Menüpunkt „Kennlinien optimieren
1
& verwalten" aufrufen
- Der zuletzt aufgerufene
Screen „Daten" wird angezeigt.
Taste F1 „Kennlinien verwalten"
2
drücken, entsprechende Kennlinie
auswählen
Unabhängig vom angezeigten
3
Screen Taste F3 „Punkt einfügen"
drücken:
- Der 1. Screen „Kennlinien-
Punkt einfügen" des Wizard
wird angezeigt.
