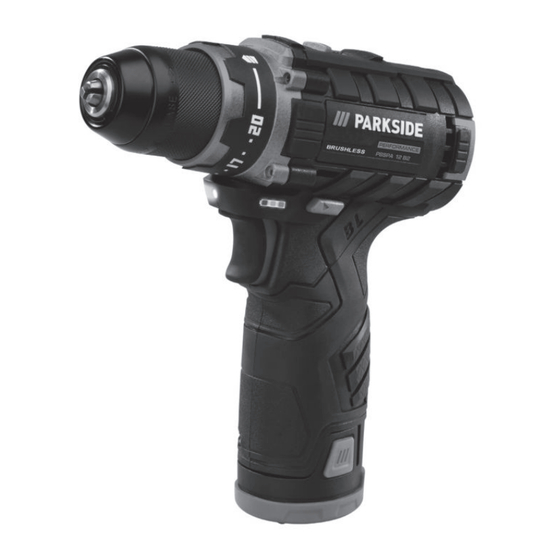

Parkside Performance PBSPA 12 B2 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Performance Anleitungen
  4. Akku Bohrschrauber
  5. PBSPA 12 B2
  6. Originalbetriebsanleitung

Parkside Performance PBSPA 12 B2 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für PBSPA 12 B2:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

Diese Anleitung herunterladen
Cordless Drill Driver Set 12V PBSPA 12 B2
Akkus fúrócsavarozó-készlet 12 V
Az originál használati utasítás fordítása
Súprava s akumulátorovým
vŕtacím skrutkovačom 12 V
Preklad originálneho návodu na obsluhu
IAN 379888_2101
Sada s aku vrtacím šroubovákem 12 V
Překlad originálního provozního návodu
Akku-Bohrschrauber-Set 12 V
Originalbetriebsanleitung
