11.4 Allgemeiner Standort für die
Hebebühne
1. Verwenden Sie den Bauplan, wenn vorhanden,
um den Standort der Hebebühne zu bestimmen.
Siehe Kapitel 7 Technische Daten.
2. Das Schaltpult kann links oder rechts platziert
werden.

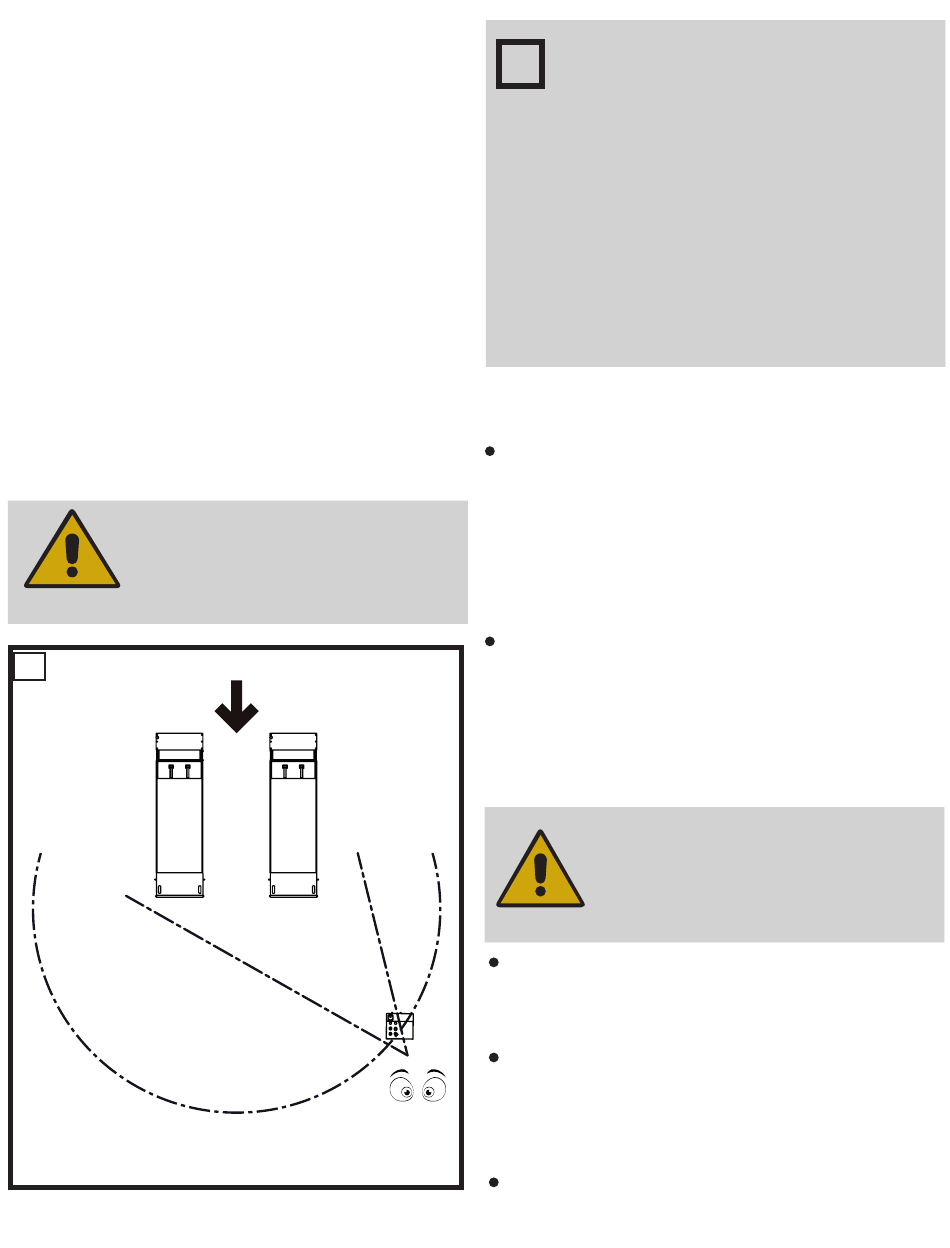

3. Platzieren Sie die Plattformen und das
Schaltpult, in Abbildung 17 dargestellt, für
Einbau- oder Oberflächeninstallationen.
Verankern Sie zum jetzigen Zeitpunkt noch KEINE
Komponenten. Das Schaltpult sollte, wie in Abb. 17
dargestellt, auf der gegenüberliegenden Seite von
der Auffahrt des Fahrzeugs sein. Der Anwender
sollte sich auf einer Position befinden, von der er
während des Betriebs eine Fehlausrichtung der
Hubplattformen oder des Fahrzeugs wahrnehmen
kann. Rotary Lift empfiehlt, das Schaltpult nicht
an einer anderen Stelle zu platzieren oder anders
auszurichten. Zuwiderhandlungen liegen in der
Verantwortung des Installateurs und/oder Endnutzers.
Der Schaltschrank sollte immer
so ausgerichtet sein, dass der
Anwender der Hebebühne, während
des Betriebs, zugewandt ist.
VORSICHT
17
Empfohlene Annäherungsrichtung
Recommended Direction of Approach
DS35EX
Das Verlagern des Schaltkastens an
i
einen weiter entfernten Standort als den
standardmäßig vorgesehenen, erfordert
das Bereitstellen geeigneter Hydraulikschläuche
durch den Installateur. Wird der Schaltkasten
an einem weiter entfernten Standort, als den
in der Oberflächenmontage standardmäßig
vorgesehenen, installiert, werden außerdem
zusätzliche Schlauchabdeckungen benötigt.
Hydraulikschläuche sollten im Nenndurchmesser
mindestens 6 mm sein, einem Betriebsdruck
von mindestens 400 bar standhalten und mit
schwenkbaren JIC-Verschraubungen ausgestattet
sein. Verlängerungsschlauchsätze erhältlich.
11.5 Anschlüsse des Schaltpults
Elektrischer Anschluss:
Lassen Sie von einem qualifizierten
Elektroinstallateur die entsprechende
Stromversorgung an den Motor schließen
(Leistungsquerschnitt: 400 V mit 16 Ampere,
dreiphasig / 230 V mit 25 Ampere, dreiphasig
oder mit 32 Ampere, einphasiger Stromkreis).
Betreiben Sie den Motor nie mit einer geringeren
Netzspannung als 208 V. Motorschaden könnte
eintreten.
Alle Verkabelungen müssen sämtlichen nationalen
und örtlichen elektrischen Bestimmungen
entsprechen.
Vergewissern Sie sich, dass die
Hauptstromversorgung getrennt
ist, um die Möglichkeit eines
Stromschlags zu vermeiden.
WARNUNG
Verbinden Sie die Drähte des Endschalters mit
der Leiterplatte
am Schaltpult, Abb. 18.
Stellen Sie sicher, dass der Stromanschluss an
den Schaltschrankverbindungen vollständig und
korrekt ist, und auf dem Verdrahtungsplan (siehe
Anhang) und Motoranschluss beruht, Abb. 19.
Schließen Sie das Hydraulikaggregat an.
