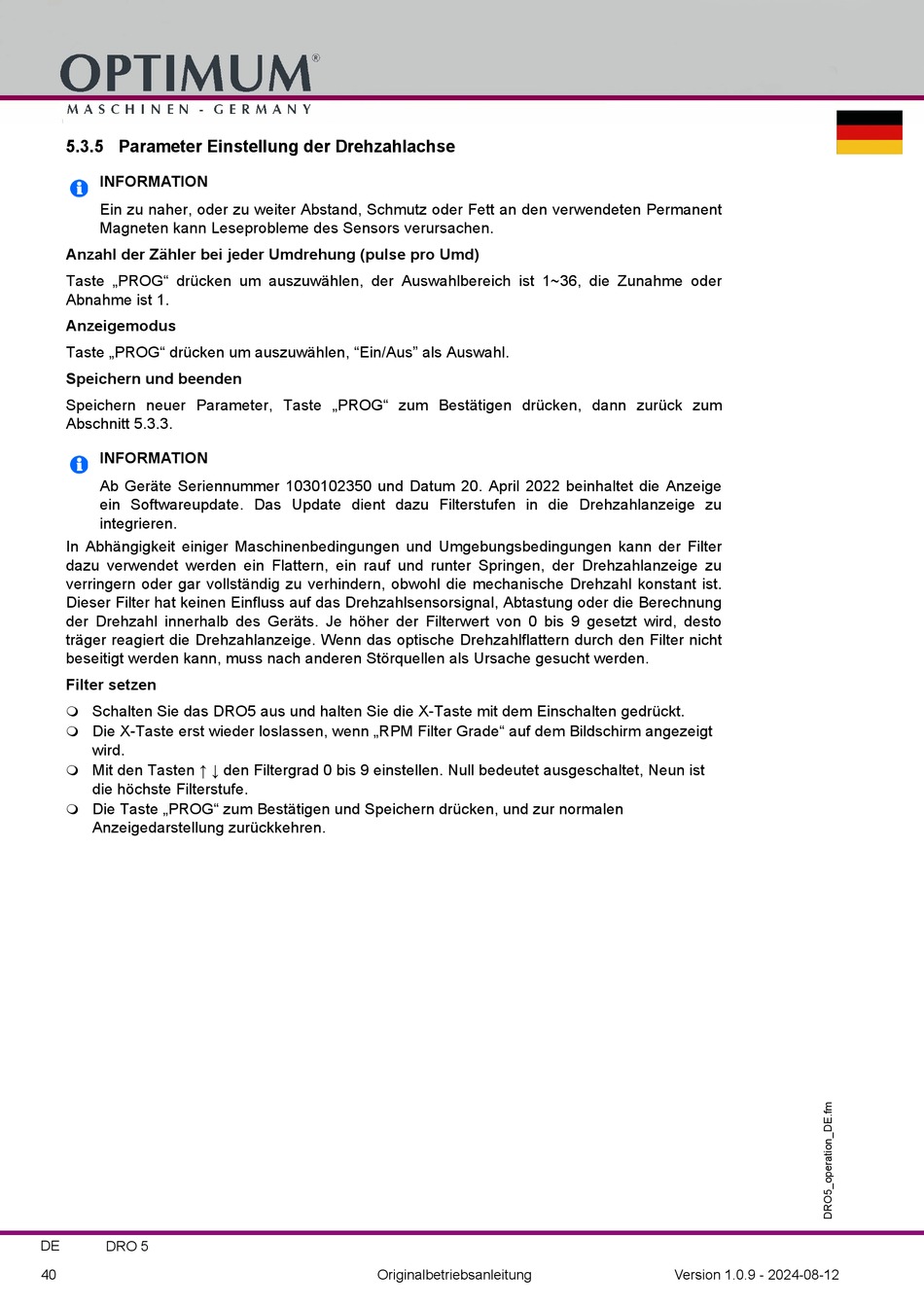

5.3.5 Parameter Einstellung der Drehzahlachse
INFORMATION
Ein zu naher, oder zu weiter Abstand, Schmutz oder Fett an den verwendeten Permanent
Magneten kann Leseprobleme des Sensors verursachen.
Anzahl der Zähler bei jeder Umdrehung (pulse pro Umd)
Taste „PROG" drücken um auszuwählen, der Auswahlbereich ist 1~36, die Zunahme oder
Abnahme ist 1.
Anzeigemodus
Taste „PROG" drücken um auszuwählen, "Ein/Aus" als Auswahl.
Speichern und beenden
Speichern neuer Parameter, Taste „PROG" zum Bestätigen drücken, dann zurück zum
Abschnitt 5.3.3.
INFORMATION
Ab Geräte Seriennummer 1030102350 und Datum 20. April 2022 beinhaltet die Anzeige
ein Softwareupdate. Das Update dient dazu Filterstufen in die Drehzahlanzeige zu
integrieren.
In Abhängigkeit einiger Maschinenbedingungen und Umgebungsbedingungen kann der Filter
dazu verwendet werden ein Flattern, ein rauf und runter Springen, der Drehzahlanzeige zu
verringern oder gar vollständig zu verhindern, obwohl die mechanische Drehzahl konstant ist.
Dieser Filter hat keinen Einfluss auf das Drehzahlsensorsignal, Abtastung oder die Berechnung
der Drehzahl innerhalb des Geräts. Je höher der Filterwert von 0 bis 9 gesetzt wird, desto
träger reagiert die Drehzahlanzeige. Wenn das optische Drehzahlflattern durch den Filter nicht
beseitigt werden kann, muss nach anderen Störquellen als Ursache gesucht werden.
Filter setzen
Schalten Sie das DRO5 aus und halten Sie die X-Taste mit dem Einschalten gedrückt.
Die X-Taste erst wieder loslassen, wenn „RPM Filter Grade" auf dem Bildschirm angezeigt
wird.
Mit den Tasten ↑ ↓ den Filtergrad 0 bis 9 einstellen. Null bedeutet ausgeschaltet, Neun ist
die höchste Filterstufe.
Die Taste „PROG" zum Bestätigen und Speichern drücken, und zur normalen
Anzeigedarstellung zurückkehren.
DE
DRO 5
40
Originalbetriebsanleitung
Version 1.0.9 - 2024-08-12
