Intervall
Wo?
Bei Bedarf
DE
MH25SV | MH25SPV
44
Was?
Wie?

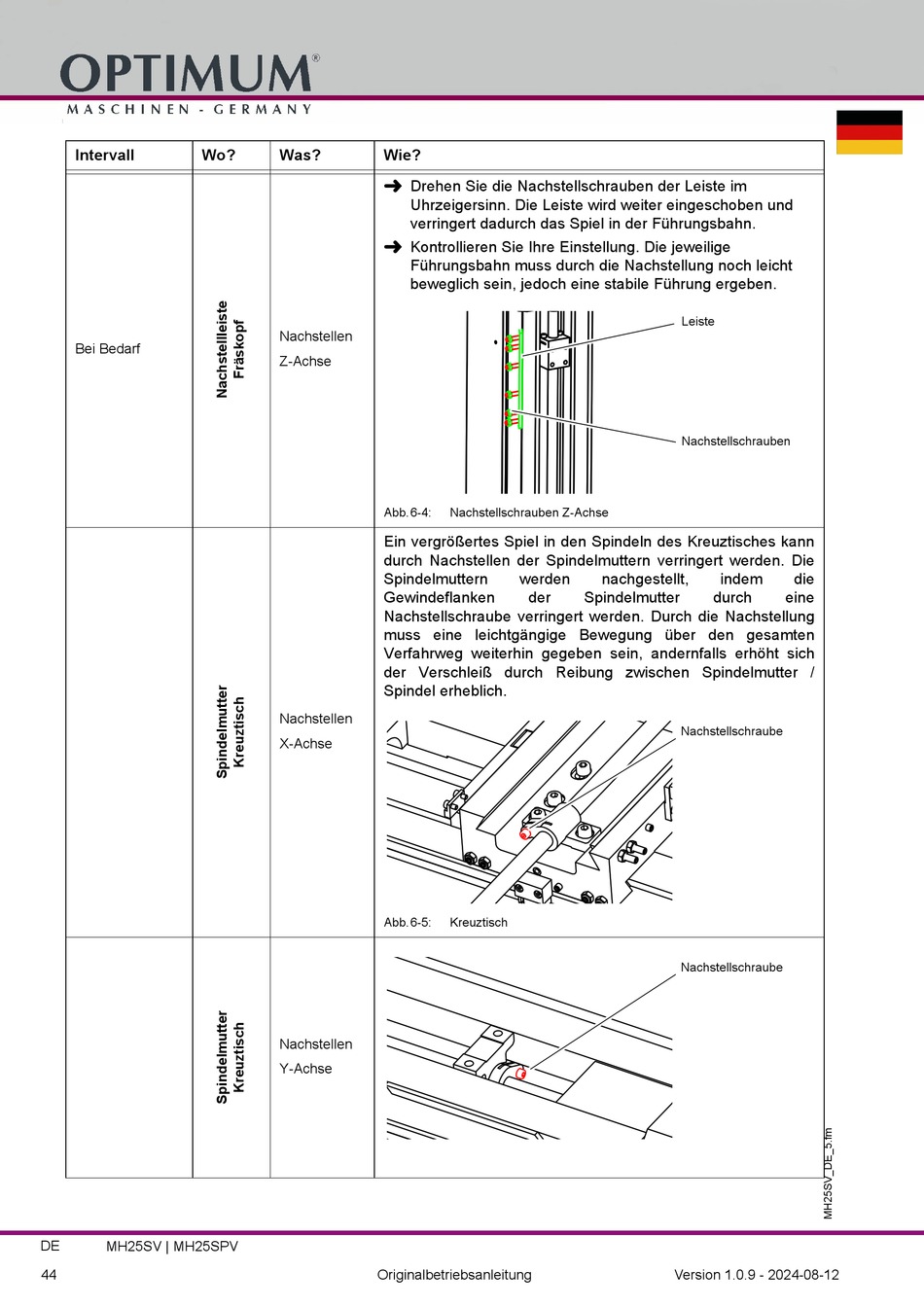

Drehen Sie die Nachstellschrauben der Leiste im
Uhrzeigersinn. Die Leiste wird weiter eingeschoben und
verringert dadurch das Spiel in der Führungsbahn.
Kontrollieren Sie Ihre Einstellung. Die jeweilige
Führungsbahn muss durch die Nachstellung noch leicht
beweglich sein, jedoch eine stabile Führung ergeben.
Nachstellen
Z-Achse
Abb.6-4:
Nachstellschrauben Z-Achse
Ein vergrößertes Spiel in den Spindeln des Kreuztisches kann
durch Nachstellen der Spindelmuttern verringert werden. Die
Spindelmuttern
Gewindeflanken
Nachstellschraube verringert werden. Durch die Nachstellung
muss eine leichtgängige Bewegung über den gesamten
Verfahrweg weiterhin gegeben sein, andernfalls erhöht sich
der Verschleiß durch Reibung zwischen Spindelmutter /
Spindel erheblich.
Nachstellen
X-Achse
Abb.6-5:
Kreuztisch
Nachstellen
Y-Achse
Originalbetriebsanleitung
Leiste
Nachstellschrauben
werden
nachgestellt,
der
Spindelmutter
Nachstellschraube
Nachstellschraube
Version 1.0.9 - 2024-08-12
indem
die
durch
eine
