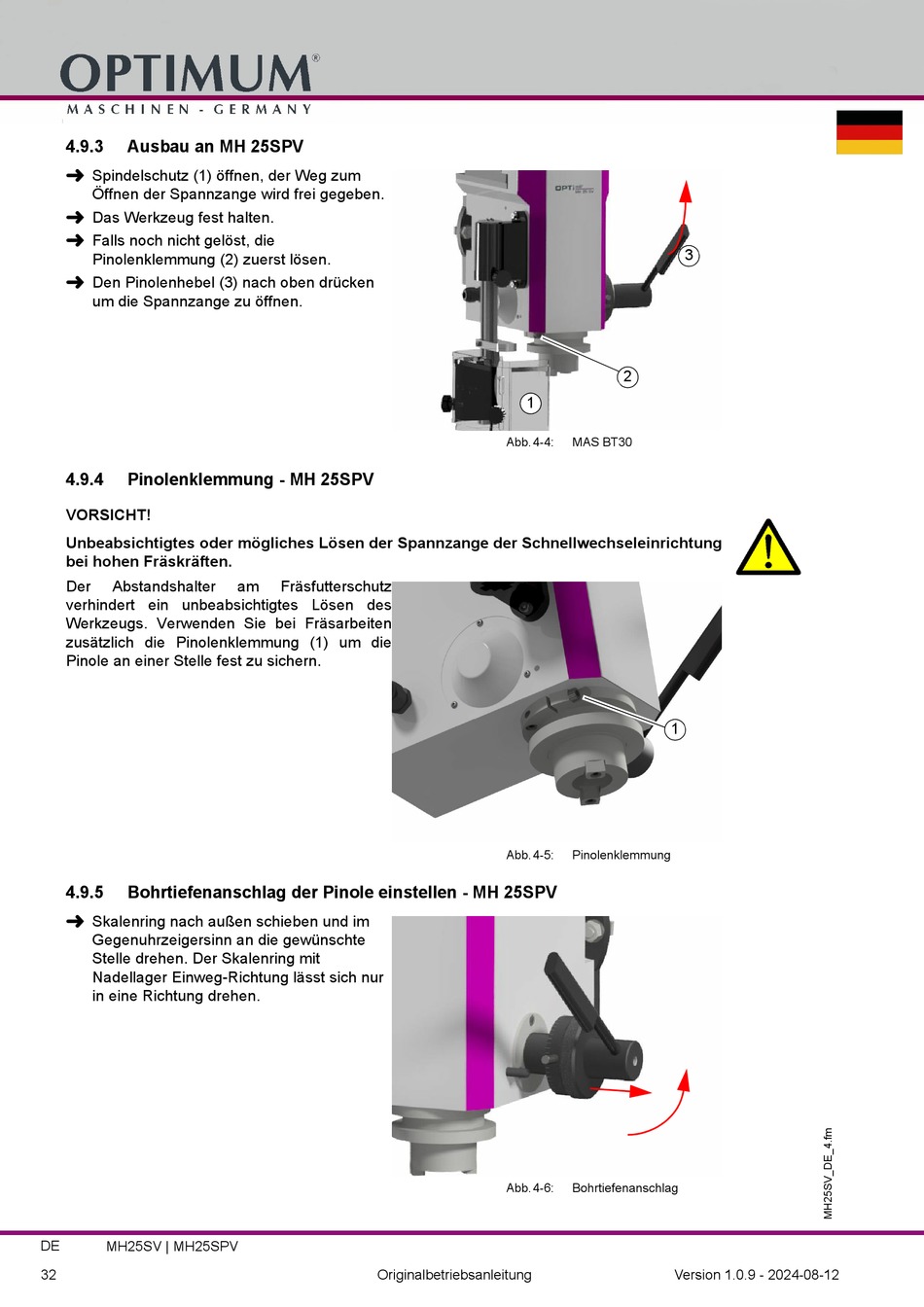

4.9.3
Ausbau an MH 25SPV
Spindelschutz (1) öffnen, der Weg zum
Öffnen der Spannzange wird frei gegeben.
Das Werkzeug fest halten.
Falls noch nicht gelöst, die
Pinolenklemmung (2) zuerst lösen.
Den Pinolenhebel (3) nach oben drücken
um die Spannzange zu öffnen.
4.9.4
Pinolenklemmung - MH 25SPV
VORSICHT!
Unbeabsichtigtes oder mögliches Lösen der Spannzange der Schnellwechseleinrichtung
bei hohen Fräskräften.
Der
Abstandshalter
verhindert ein unbeabsichtigtes Lösen des
Werkzeugs. Verwenden Sie bei Fräsarbeiten
zusätzlich die Pinolenklemmung (1) um die
Pinole an einer Stelle fest zu sichern.
4.9.5
Bohrtiefenanschlag der Pinole einstellen - MH 25SPV
Skalenring nach außen schieben und im
Gegenuhrzeigersinn an die gewünschte
Stelle drehen. Der Skalenring mit
Nadellager Einweg-Richtung lässt sich nur
in eine Richtung drehen.
DE
MH25SV | MH25SPV
32
am
Fräsfutterschutz
Originalbetriebsanleitung
2
1
Abb.4-4:
MAS BT30
1
Abb.4-5:
Pinolenklemmung
Abb.4-6:
Bohrtiefenanschlag
