Proline Prowirl F 200 PROFINET mit Ethernet-APL
4) Option CA, CB, CC
Endress+Hauser
3 Inbetriebnahme
HINWEIS
Vor der Inbetriebnahme des Anwendungspakets Nassdampferkennung folgende
Punkte beachten:
‣
Nicht in Kombination mit der Funktion Einlaufstreckenkorrektur verwenden.
‣
Die spezifizierten Einlaufstrecken berücksichtigen.
‣
Nicht in Kombination mit einem Strömungsgleichrichter verwenden.

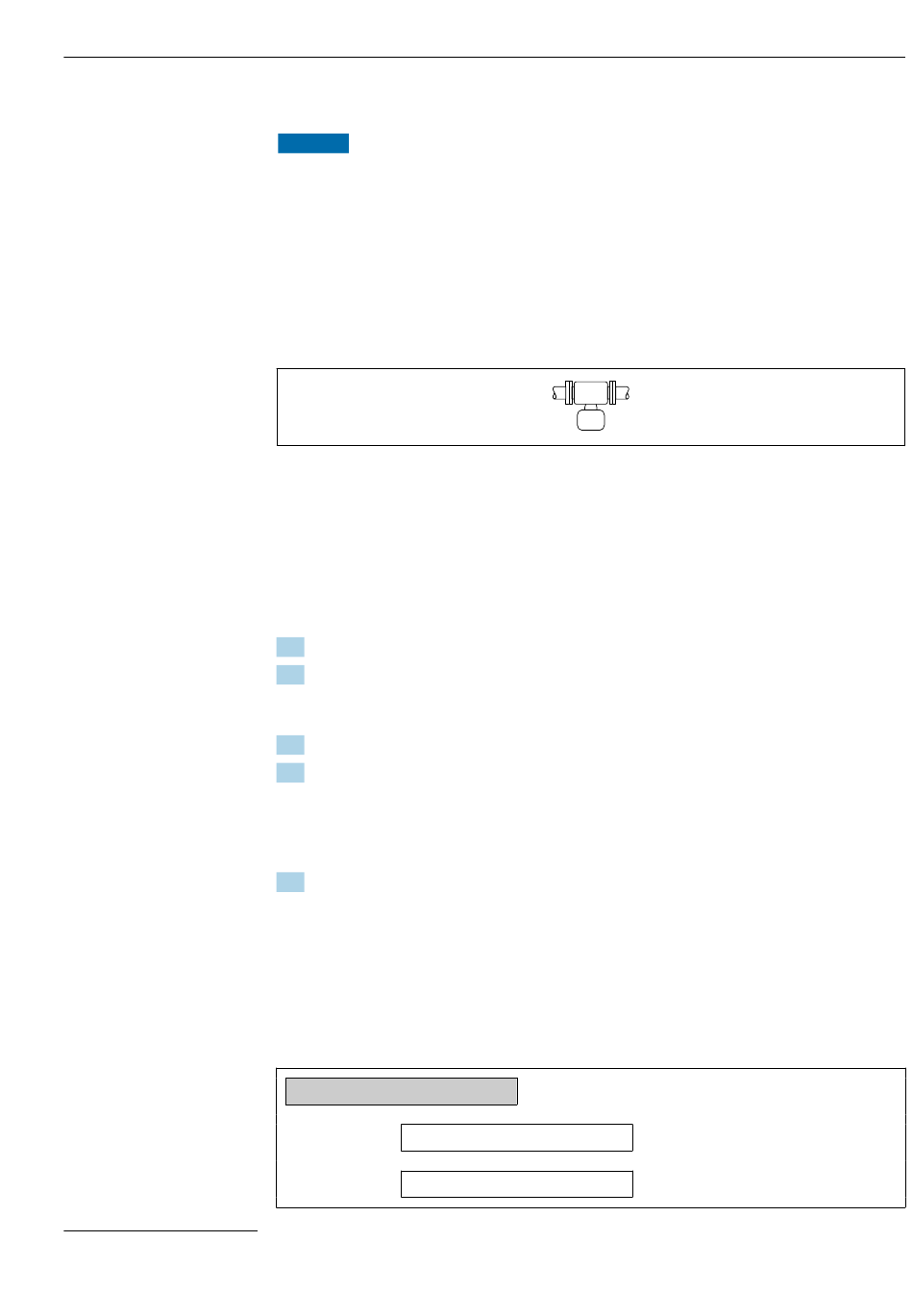

3.1 Einbaulage
Das Messgerät muss wie folgt in die Rohrleitung eingebaut werden:
 1 Horizontale Einbaulage Messumformerkopf unten
3.2 Messgerät konfigurieren
Mithilfe des Assistent Messstoffwahl können alle Parameter eingestellt werden, die
benötigt werden, um das Messgerät für die Nassdampfmessung zu konfigurieren.
Zur Konfiguration des Messgeräts folgende Schritte ausführen:
1. Im Parameter Messstoff wählen (→  8) die Option Dampf wählen.
2. Im Parameter Dampfberechnungsmodus (→  8) die Option Automatisch
(p-/T-kompensiert) wählen.
 Bei Sattdampf führt das Messgerät keine Nassdampfberechnung durch.
3. Im Parameter Dampfqualität (→  8) die Option Berechneter Wert wählen.
4. Im Parameter Wert Dampfqualität (→  8) festen Wert für Dampfqualität ein-
geben.
 Gewünschter Wert, auf den das Messgerät zurückgreift, wenn die Berechnung
nicht möglich ist, weil die Dampfqualität außerhalb der Rahmenbedingungen
liegt →  16.
5. Bei Messgeräten mit ausschließlich integrierter Temperaturmessung
Druckkompensation aktivieren →  10 oder Prozessdruck einstellen →  8.
 Es wird empfohlen, immer die Druckkompensation zu aktivieren und zusätzlich
den Prozessdruck einzustellen, damit bei Ausfall der Druckkompensation das
Messgerät auf den eingestellten Prozessdruck zurückgreifen kann.
Navigation
Menü "Setup" → Messstoffwahl
‣
Messstoffwahl
Messstoff wählen
Dampfberechnungsmodus
Inbetriebnahme
A0015590
4)
:
→  8
→  8
7
