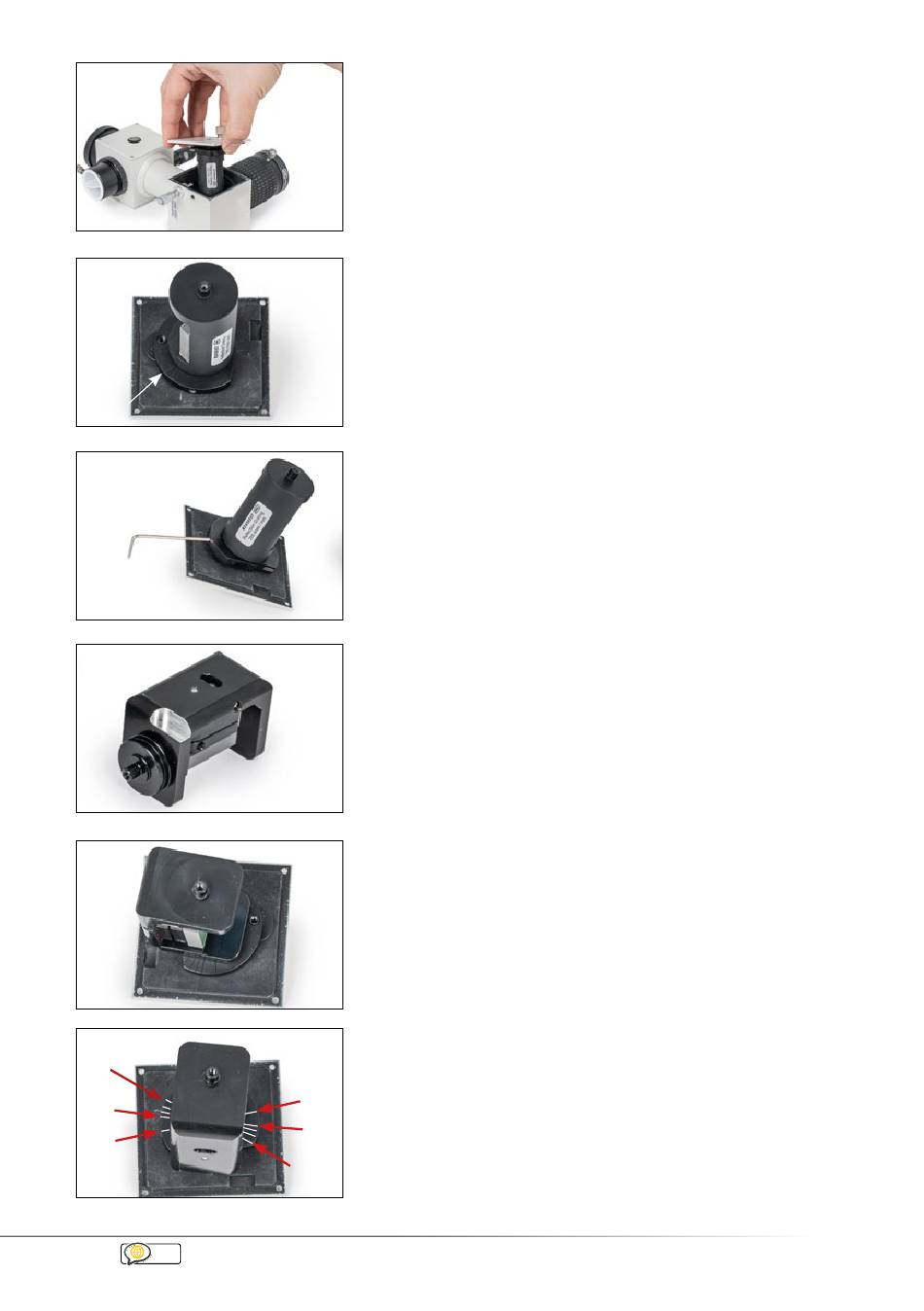

Nehmen Sie die Seitenwand mit dem kompletten
Gitterhalter heraus.
Berühren Sie das Gitter keinesfalls!
Das 200-Linien-Gitter hat eine runde Fassung. Ach-
ten Sie darauf, auf welche der markierten Linien (auf
beiden Seiten des Gitters) der Gitterhalter ausgerich-
tet ist, und wie das Gitter zur an einer Seite abge-
schrägten Andruckplatte ausgerichtet ist.
Lösen Sie die versenkten Stellschrauben in der An-
druckplatte, indem Sie sie mit dem 1,5 mm Sechs-
kantschlüssel zwei volle Umdrehungen gegen den
Uhrzeigersinn drehen.
Entfernen Sie den Gitterhalter von der Andruckplatte.
Nehmen Sie das neue Gitter aus dem Behälter und
verstauen Sie das 200L-Gitter darin.
Wenn Sie ein Gitter ablegen, dann mit dem Gitter
nach unten, wie im Bild. So kann kein Staub auf das
Gitter fallen.
Setzen Sie den Halter des neuen Gitters in die An-
druckplatte.
Der Gitterhalter liegt über der angeschnitten Seite
der Andruckplatte, das Gitter selbst zeigt zur runden
Kante.
Drehen Sie den Gitterhalter entsprechend den Mar-
kierungen auf der Andruckplatte. Jede Markierung
200
gibt die korrekte Position eines bestimmten Gitters
Referenz
an. Für beste Ergebnisse verwenden Sie die Markie-
1200
1200
rung, die zu Ihrem Gitter passt. Für eine möglichst
Ref.
exakte Ausrichtung peilen Sie die Markierungen auf
200
beiden Seiten aus einiger Entfernung an.
22
DE
Bedienungsanleitung: DADOS Spaltspektrograph
