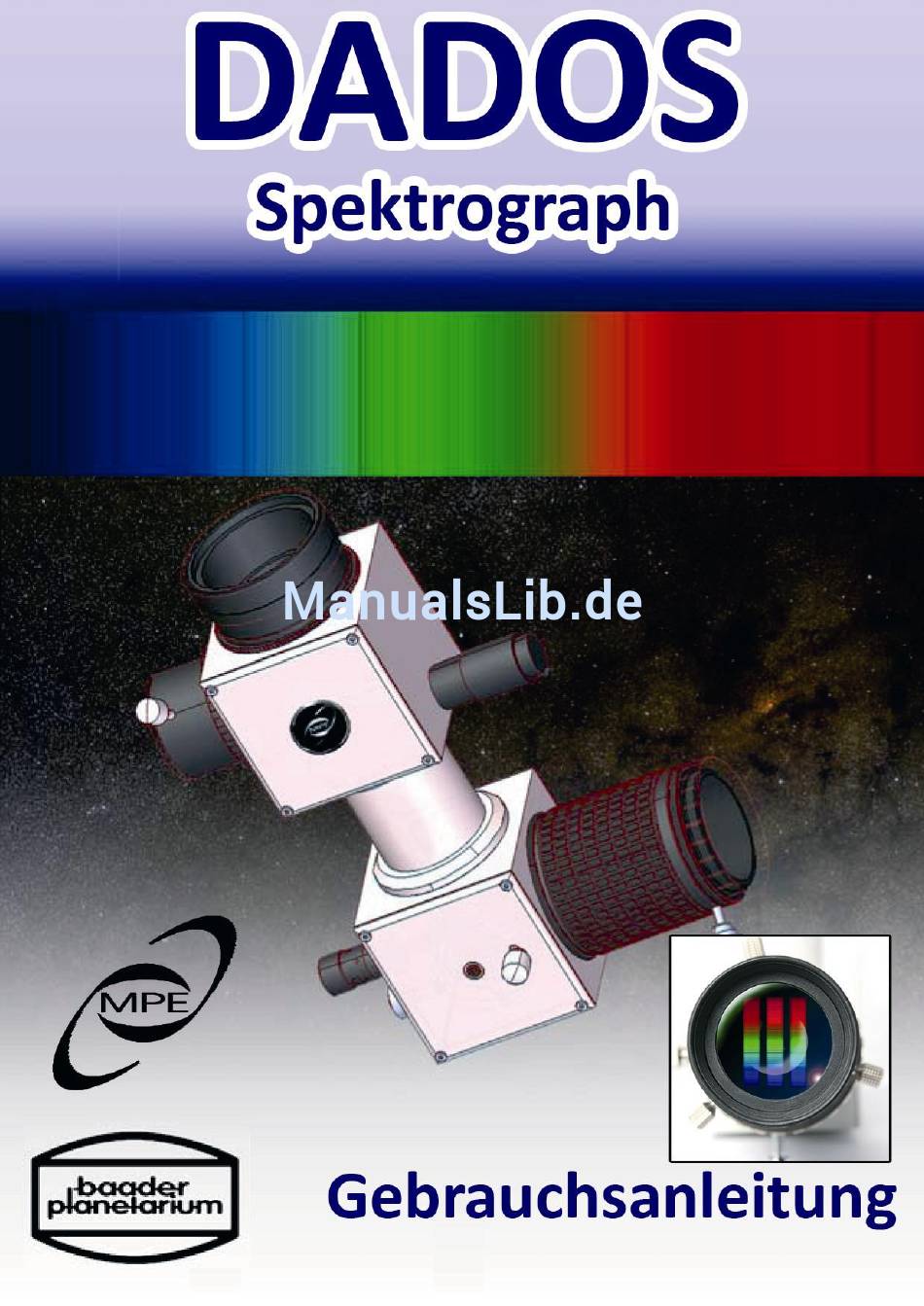

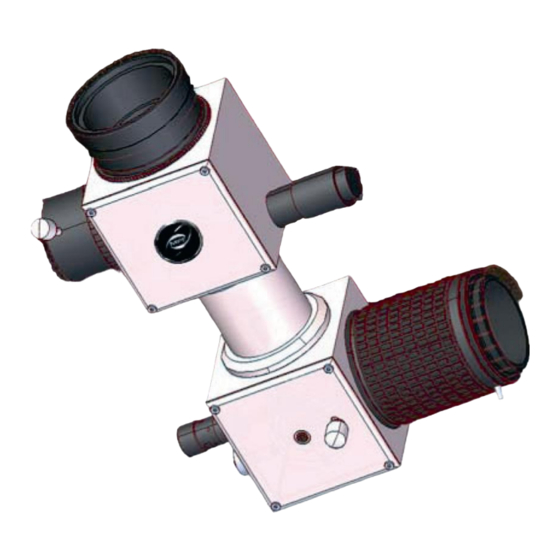

Baader Planetarium Dados Gebrauchsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Baader Planetarium Dados

  • Seite 2 September 2014 – Deutsche Version v1.4 Der DADOS-Spektrograph entstand in Zusammenarbeit von: Max-Planck-Institut für extraterrestrische Physik • www.mpe.mpg.de CAOS • www.eso.org/projects/caos/ Baader Planetarium GmbH • Zur Sternwarte D - 82291 Mammendorf Tel.: +49 (0) 8145 - 80 89-0 Fax: +49 (0) 8145 - 80 89-105...
  • Seite 3 DADOS Spektrograph Gebrauchsanleitung Vielen Dank für den Kauf dieses Produkts von Baader Planetarium. Um mit Ihrem DADOS-Spektrograph die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch bitte aufmerksam durch, bevor Sie ihn erstmals einsetzen. Halten Sie diese Anleitung immer griffbereit und schauen Sie auf der Webseite von Baader Planetarium unter http://www.baader-...

  • Seite 4: Lieferumfang

    • Inbusschlüssel 1.5 mm • Okular 10mm • 1 ¼" Stellring 1905131 • Nachführ-Objektiv mit M28,5-Fassung (Slit Viewer) • T-2 Schnellwechsler #2456313 (montiert am Dados) • T-2 Wechselring #2456320 montiert am Okularstutzen mit Drehfokussierung #2458125 • Handschuhe zum Gitterwechsel • Anleitung...

  • Seite 5: Beschreibung Der Teile

    Beschreibung der Teile 1. 2” Steckhülse 2. Spaltbeleuchtung 3. 1 ¼” Okularstutzen für Nachführokular/-kamera 4. Klemmschraube der Nachführ-Klemmfassung 5. Mikrometer 6. Rückstellfeder des Gitterhalters (voreingestellt, nicht verändern) 7. Drehfokussierer 8. Klemmschraube des Drehfokussierers 9. Klemmschraube für den Einstellwinkel des Gitters Eine vollständige Zubehörliste finden Sie in Anhang D...

  • Seite 6: Inhaltsverzeichnis

    2.3 Ändern des Spektralbereichs 2.4 Beobachtung einiger üblicher Lichtquellen 3. VORBEREITEN DES DADOS FÜR ASTRONOMISCHE BEOBACHTUNGEN 3.1 Anschluss eines Detektors an den DADOS 3.1.1 Astronomische CCD-Kamera 3.1.2 Gehäuse einer (digitalen) Spiegelreflexkamera 3.2 Feinfokussieren mit dem Kameraobjektiv 3.3 Auswahl des Wellenlängenbereichs 3.4.1 Einsetzen eines Nachführokulars...
  • Seite 7 ANHANG B: PFLEGE DER OPTISCHEN BAUTEILE ANHANG C: TECHNISCHE DATEN ANHANG D: OPTIONALES ZUBEHÖR ANHANG E: BIBLIOGRAPHIE...

  • Seite 8: Einführung

    1. Einführung Der DADOS-Spektrograph ist ein Instrument, mit dem Sie die Spektren verschiedener Lichtquellen untersuchen können. Das Wort DADOS bedeutet im Spanischen “Würfel”. Er wurde als Spektroskop und Spektrograph vor allem für astronomische und didaktische Zwecke entworfen. Er ist sehr leicht zu bedienen, robust und vielseitig.
  • Seite 9 Richten Sie den DADOS niemals direkt in die Sonne! Dies kann zu irreparablen Augenschäden führen!

  • Seite 10: Schnellstart

    2. Schnellstart 2.1 Ein Okular in den Fokussierer stecken Entfernen Sie die T-2 Staubschutzkappe, indem Sie sie im Gegenuhrzeigersinn abschrauben. Befestigen Sie das Baader T-2 Schnellwechsel-System (#2456313 + #2456320). Klemmen Sie das Baader T-2 Schnellwechselsystem fest und schrauben Sie den Baader Okularstutzen mit Drehfokussierung (#2458125) daran.

  • Seite 11: Fokussieren Des Spektrums

    Stecken Sie das DADOS 20mm Okular in den fokussierbaren Okularstutzen. Sichern Sie das Okular mit den drei Klemmschrauben. 2.2 Fokussieren des Spektrums Richten Sie den 2”-Anschluss (#1) auf eine fluoreszierende Lichtquelle oder eine Neonröhre. Richten Sie ihn nicht direkt auf...
  • Seite 12 Arretieren Sie den Drehfokussierer mit der Klemmschraube, wenn Sie ein scharfes Spektrum sehen. Für die Feineinstellung drehen Sie den Okularhalter mit Drehfokussierung.

  • Seite 13: Ändern Des Spektralbereichs

    2.3 Ändern des Spektralbereichs Lockern Sie die Klemmschraube für den Einstellwinkel des Gitters (#9) ein wenig. Zentrieren Sie die Spektrallinien Ihrer Wahl mit Hilfe des Mikrometers. Ziehen Sie die Klemmschraube für den Einstellwinkel (#9) wieder an.

  • Seite 14: Beobachtung Einiger Üblicher Lichtquellen

    2.4 Beobachtung einiger üblicher Lichtquellen Mit dem DADOS können Sie viele verschiedene Lichtquellen beobachten und analysieren. Ohne großen Aufwand können Sie zum Beispiel folgendes untersuchen: Neonlampen (Glimmlampen) • (z. B. Kontrollleuchten in Steckdosenleisten oder Waschmaschinen) Leuchtstoff- und Energiesparlampen • Kontinierliche Lichtquellen •...
  • Seite 15 HeAr Kalibrierungslampe Neonlampe Kontinuierliches Spektrum 1. und 2. Ordnung Sonnenspektrum Hinweis: Die Spektren wurden mit einer Canon 10D EOS Kamera bei verschiedenen Gitterstellungen aufgenommen. Die optionale Neon-Kalibrierungslampe leuchtet nur in der Dunkelheit oder wenn Sie an den DADOS- Spektrographen angeschlossen ist.
  • Seite 16 Gitter mit 900 Linien/mm HeAr Kalibrierungslampe Neonlampe Fluoreszenzspektrum Kontinuierliches Spektrum Sonnenspektrum Hinweis: Die Spektren wurden mit einer Canon 10D EOS Kamera bei verschiedenen Gitterstellungen aufgenommen. Die optionale Neon-Kalibrierungslampe leuchtet nur in der Dunkelheit oder wenn Sie an den DADOS- Spektrographen angeschlossen ist.

  • Seite 18: Vorbereiten Des Dados Für Astronomische Beobachtungen

    3. Vorbereiten des DADOS für astronomische Beobachtungen Damit Sie optimale gute Ergebnisse erzielen, sollte der Spektrograph korrekt aufgebaut werden.

  • Seite 19: Anschluss Eines Detektors An Den Dados

    3.1 Anschluss eines Detektors an den DADOS 3.1.1 Astronomische CCD-Kamera Das optische Design des DADOS ist darauf ausgelegt, Chips mit der Größe von 13,8x9,2mm und 9µm Pixelgröße auszuleuchten. Detektoren mit größeren Chips als 13,8x9,2 mm können ebenfalls eingesetzt werden, hier werden Bildqualität und Auflösung am Bildrand jedoch etwas nachlassen.
  • Seite 20 Befestigen Sie den T-2 Wechselring am SBIG-Detektor. Befestigen Sie den Schnellwechseladaper am T-2-Außengewinde des DADOS Drehfokussierers (#7). Verbinden Sie den Detektor mit der Schnellwechsel- Kombination. Drehen Sie die Kamera in die gewünschte Position.
  • Seite 21 Sichern Sie die Kamera, indem Sie die Klemm- schraube des T-2-Schnell- wechslers anziehen. DADOS mit Bilddetektor.

  • Seite 22: Gehäuse Einer (Digitalen) Spiegelreflexkamera

    3.1.2 Gehäuse einer (digitalen) Spiegelreflexkamera Sie benötigen einen passenden T-Adapter für Ihr Kamerabajonett. Bereiten Sie das Kamera- gehäuse vor, das an dem Spektrograph befestigt werden soll. Schrauben Sie den T-Ring an die Fokussiereinheit des Spektrographen. Befestigen Sie die Kamera am T-Adapter.
  • Seite 23 Öffnen Sie die drei Feststellschrauben des T-Rings Ihrer Kamera. Drehen Sie die Kamera in die gewünschte Lage. Ziehen Sie die drei Feststellschrauben des T- Rings wieder an. DADOS mit (digitaler) Spiegelreflexkamera.

  • Seite 24: Feinfokussieren Mit Dem Kameraobjektiv

    3.2 Feinfokussieren mit dem Kameraobjektiv Mit dieser Methode können Sie sowohl bei einer astronomischen CCD-Kamera als auch bei einer Spiegelreflexkamera den Fokus (Schärfepunkt) einstellen. Lösen Sie die Feststellschraube des Drehfokussieres (#8), um den Detektor scharf zu stellen. Benutzen Sie den Drehfokussierer (#7), um das Spektrum scharf zu stellen.

  • Seite 25: Auswahl Des Wellenlängenbereichs

    3.3 Auswahl des Wellenlängenbereichs Lockern Sie die Klemmschraube für den Einstellwinkel des Gitters (#9) ein wenig. Zentrieren Sie einzelne Spektrallinien mit dem Mikrometer (#5). Bereiten Sie Spek- tralkarten von Laborlampen vor Ziehen Sie die Klemmschraube für den Einstellwinkel des Gitters wieder an, um die Einstellung beizubehalten.

  • Seite 26: Verwendung Des Nachführobjektivs

    3.4 Verwendung des Nachführobjektivs 3.4.1 Einsetzen eines Nachführokulars Schrauben Sie das Nachführobjektiv an das 20mm DADOS Nachführokular. Nachführobjektiv mit Okular. Stecken Sie den 1 ¼” Stoppring auf die verchromte Okularhülse und arretieren Sie ihn. Stecken Sie Okular und Hülse in den...
  • Seite 27 Okular mit der Klemmschraube (#4) des Okularstutzens (#3). Öffnen Sie die Schrauben des Klemmrings und ver- schieben Sie diesen so, dass er auf dem Okularstutzen aufsitzt. Klemmen Sie den Ring nun wieder, um den Schärfepunkt beizubehalten. DADOS mit Nachführokular.

  • Seite 28: Einsetzen Einer Webcam In Den Spalt-Ansatz

    3.4.2 Einsetzen einer Webcam in den Spalt-Ansatz Entfernen Sie die 18mm lange 1 ¼” Verlänge- rungshülse des Nachführ- objektivs. Schrauben Sie den verbleibenden Teil der Einheit in den 1 ¼”-Adapter der Webcam. Beispiel: Celestron NexImage 5 mit 1 ¼”-Adapter, #825101 Stecken Sie den 1 ¼”...
  • Seite 29 Stellen Sie die Webcam scharf, indem Sie sie vor- oder zurückschieben. Drehen Sie das Gehäuse so, dass es in einer Linie mit der langen Achse des DADOS steht. Wenn Sie das Bild der drei Spalte fokussiert haben, arretieren Sie die Webcam mit den Klemmschrauben (#4) des 1 ¼”-Okular-...
  • Seite 30 Ziehen Sie die Schrauben des Stopprings fest, um den Schärfepunkt zu markieren. Passen Sie die Ausrichtung des Spalts durch Drehen der Webcam an. DADOS mit Webcam am Nachführobjektiv.

  • Seite 31: Zoomen Auf Den Spalt

    3.4.3 Zoomen auf den Spalt Die Linse im Nachführobjektiv kann justiert werden, um die Vergrößerung der drei Spalte zu verändern. Entfernen Sie die zweite 1 ¼”-Verlängerungshülse des Nachführobjektivs. Lösen Sie die Inbusschraube im Nachführobjektiv um eine halbe Umdrehung. Benutzen Sie dafür den beiliegenden 1,3mm-Inbusschlüssel.
  • Seite 32 CCD-Bild der Spalte bei minimaler Vergrößerung. Schieben Sie die Hülse mit der Linse weg von der Webcam, um die Ver- größerung zu erhöhen. CCD-Bild der Spalte bei maximaler Vergrößerung. Arretieren Sie die Linse mit der Inbusschraube in Ihrer neuen Position. Verbinden Sie das Nachführobjektiv mit Hilfe einer 18mm-Verlänge- rungshülse wieder mit der...

  • Seite 33: Befestigung Des Spektrographen Am Teleskop

    3.5 Befestigung des Spektrographen am Teleskop Benutzen Sie den 2”-Adapter, um den DADOS an Ihrem Teleskop zu befestigen. Alternativ können Sie das T-2-Innengewinde (M42 x 0.75) benutzen, wenn Sie den 2”-Adapter abschrauben. Sie können außerdem den T-2-Gewindeadapter entfernen und so das 2”-Innengewinde des...

  • Seite 34: Einsatz Des Spektrographen Am Teleskop

    3.6 Einsatz des Spektrographen am Teleskop Bevor Sie den DADOS am Teleskop anbringen, vergewissern Sie sich, dass das Spektrum auf dem Kamerachip scharf abgebildet wird und korrekt ausgerichtet ist. Befestigen Sie den DADOS am 2”-Okularansatz Ihres Teleskops, wenn Sie den 2”-Adapter benutzen.
  • Seite 35 Benutzen Sie die Fokussierung Ihres Teleskops, um den Stern in der Mitte des Spalts scharfzustellen. Überprüfen Sie die Schärfe mittels Okular oder Webcam. Nutzen Sie die Spaltbeleuchtung (#2), um die Spalte zu sehen. Richten Sie das Teleskop so aus, dass der Stern in einem der Spalte steht.

  • Seite 36: Anhang A: Wartung

    Anhang A: Wartung A.1 Batteriewechsel Drehen Sie den hinteren Teil der Leuchteinheit etwa dreimal im Gegenuhr- zeigersinn, um das Batteriefach zu öffnen. Ersetzen Sie die leeren Batterien durch zwei 1,5 Volt “Hörgeräte-” Batterien (zum Beispiel Camilion AG 3 / SR 41 #2454306). Schrauben Sie nun den hinteren Teil der Leucht- einheit im Uhrzeiger wieder...

  • Seite 37: Austausch Des Gitters

    A.2 Austausch des Gitters Warnung Durch Berühren wird das Gitter irreparabel zerstört! Versuchen Sie nicht, Staub durch Pusten oder Blasen zu entfernen! Kleine Tropfen von Spucke oder Feuchtigkeit können das Gitter ebenfalls zerstören. Benutzen ebenfalls keine komprimierte oder Sprühdosen abgefüllte Druckluft! Diese kann Feuchtigkeit, Öl oder Spuren des Treibmittels auf das Gitter befördern.
  • Seite 38 Halten Sie das 900L-Gitter mitsamt Halter griffbereit. Lösen Sie die Feststellschraube für den Einstellwinkel des Gitters (#9), indem Sie sie nur eine Umdrehung weit drehen. Drehen Sie das Mikrometer bis zur 8mm-Einstellung auf der Nonius- (Vernier-) Skala zurück. Entfernen Sie die vier Inbus- Schrauben mit dem 1.5 mm Inbusschlüssel.
  • Seite 39 Nehmen Sie die Seitenwand mit dem kompletten Gitterhalter heraus. Berühren Sie das Gitter keinesfalls! Lösen Sie die versenkte Stellschraube in der Andruckplatte, indem Sie sie mit dem 1,5mm- Inbusschlüssel zwei volle Umdrehungen gegen den Uhrzeigersinn drehen. Entfernen Sie den Gitterhalter von der Andruckplatte.
  • Seite 40 Setzen Sie den Halter des 900L-Gitters in die Andruckplatte. Drehen Sie den Gitterhalter entsprechend den Markierungen auf der Andruckplatte. Jede Markierung gibt die korrekte Position eines bestimmten Gitters an. Für beste Ergebnisse verwenden Sie die Markierung, die zu Ihrem Gitter passt. Beispielposition: Gitter mit 200 Linien/mm...
  • Seite 41 Beispielposition: Gitter mit 900 Linien/mm Arretieren Sie die Andruckplatte, indem Sie die Inbusschraube im Uhrzeigersinn anziehen. Setzen Sie die Seitenwand mit dem neuen Gitter vorsichtig wieder ein. Sichern Sie das Seitenteil wieder mit den vier Schrauben.
  • Seite 42 Stellen Sie das Mikrometer wieder auf eine Position von etwa 2,5 auf der Nonius- (Vernier-) Skala. Sichern Sie den Neigungswinkel- Mechanismus des Gitters, indem Sie die Schraube im Uhrzeigersinn anziehen. DADOS mit ausgetauschtem Gitter.

  • Seite 43: Anhang B: Pflege Der Optischen Bauteile

    Anhang B: Pflege der optischen Bauteile Wenn Sie den DADOS nach Gebrauch immer mit den im Lieferumfang enthaltenen Staubkappen verschließen, sollte keine Reinigung nötig sein. Gitter und Spalt können nur bei Baader-Planetarium von Staub befreit werden. Versuchen Sie nicht, Gitter und Spalt selbst zu reinigen.

  • Seite 44: Anhang C: Technische Daten

    Anhang C: Technische Daten Mechanisch Gewicht (ohne Kameras und Okulare) 0.85 kg Abmessungen (siehe Abbildung in der 80 × 150 × 205 mm Teilebeschreibung) Elektrisch Rote LED Batterie SR 41 oder entsprechende Umgebung Betriebstemperatur -10 bis +30 Lagertemperatur -30 bis +35 Luftfeuchtigkeit (relative) 0 bis 80 % Luftfeuchtigkeit beim Lagern...
  • Seite 45 Leistungsdaten Auflösung λ / ∆ λ auf der Achse des Kameraobjektivs bei 25 µm Spalt: Gitter mit 200 Linien/mm Theoretisch Gemessen λ (nm) @ 416 @ 616 @ 697 Gitter mit 900 Linien/mm Theoretisch Gemessen λ (nm) 2038 2000 @ 371 3910 3000 @ 561...

  • Seite 46: Anhang D: Optionales Zubehör

    Sie auf der Webseite von Baader Planetarium. Reflexionsgitter 25 x 25 x 9mm 900 Linien/mm auf Halter montiert. B.-Nr. 245 8555 Kalibrierungs-Neonlampe für DADOS mit 220V Stromkabel und 2"-Adapter. B.-Nr. 245 8590 Transportkoffer für DADOS mit variabler Innenaufteilung für Werkzeug. B.-Nr. 245 2110...
  • Seite 47 Dados Rohrschelle zur Montage an Fotostative oder der optischen Bank B.-Nr. 245 8593...

  • Seite 48: Anhang E: Bibliographie

    Anhang E: Bibliographie Stars and their spectra: An introduction to spectral sequence Autor: James B. Kaler Jahr: 1989 Seiten: ISBN: 0521304946 The spectra and structures of simple free radicals: An introduction to molecular spectroscopy Autor: Gerhard Herzberg Jahr: 1989 Seiten: ISBN: 0840486495396 Getting the measure of the stars...
  • Seite 49 Handbook of CCD astronomy Autor: Steve Bruce Howell Jahr: 2006 Seiten: ISBN: 0521852153 Astronomical spectroscopy : An introduction to the atomic and molecular physics of astronomical spectra Autor: Jonathan Tennyson Jahr: 2005 Seiten: ISBN: 1860945295 Spectroscopy : The key to the stars: Reading the lines in stellar spectra Autor: Keith Robinson...
  • Seite 50 Foundations of astronomy. Autor: Michael A. Seeds Jahr: 2000 Seiten: ISBN: 0534378552 The observation and analysis of stellar photospheres Autor: David F. Gray Jahr: 2005 Seiten: ISBN: 0521851866 Observing variable stars Autor: Gerry A. Good Jahr: 2003 Seiten: ISBN: 1852334983...
  • Seite 51 Physics of star formation in galaxies Autor: Francesco Palla Jahr: 2002 Seiten: ISBN: 3540431020 The analysis of Starlight. One hundred and fifty years of astronomical spectroscopy Autor: John B. Hearnshaw Jahr: 1987 Seiten: ISBN: 0521255481 An introduction to the theory of stellar structure and evolution Autor: Dina Prialnik...
  • Seite 52 Optical astronomical spectroscopy Autor: Christopher R. Kitchin Jahr: 1995 Seiten: ISBN: 0750303468 Atomic spectra and atomic structure Autor: Gerhard Herzberg Jahr: 2007 Seiten: ISBN: 140675322X Observers Guide to Stellar Evolution Autor: Mike Inglis Jahr: 2007 Seiten: ISBN: 1852334657...
  • Seite 53 Spectrograph Design Fundamentals Autor: John James Jahr: 2007 Seiten: ISBN: 10-0521864631 Practical amateur spectroscopy Autor: Stephen F. Tonkin et al. Jahr: 2002 Seiten: ISBN: 1852334894 Journey from the center of the sun Autor: Jack B. Zirker Jahr: 2002 Seiten: ISBN: 0691057818...
  • Seite 54 The behavior of chemical elements in stars Autor: Carlos Jaschek Jahr: 1995 Seiten: ISBN: 052141136X The classification of stars Autor: Carlos Jaschek Jahr: 1990 Seiten: ISBN: 0521267730 Introduction to Stellar Astrophysics. Vol.3: Stellar structure and evolution Autor: Erika Boehm-Vitense Jahr: 1992 Seiten: ISBN:...
  • Seite 55 Introduction to Astronomical Spectroscopy Author: Immo Appenzeller 2013 date: Pages: ISBN: 978-1107601796 An Introduction to Modern Astrophysics Author: Bradley W. Carroll, Dale A. Ostlie 2013 date: Pages: 1478 ISBN: 978-1292022932 Stellar Evolution Physics: Physical Processes in Stellar Interiors Author: Icko Iben, jr. 2012 date: Pages:...
  • Seite 56 Stellar Evolution Physics: Advanced Evolution of Single Stars Author: Icko Iben, jr. 2012 date: Pages: ISBN: 978-1107016576 Astronomy: Methods Author: Hale Bradt 2003 date: Pages: ISBN: 978-0521535519 Astronomy: Processes Author: Hale Bradt 2008 date: Pages: ISBN: 978-0521846561...
  • Seite 57 Stellar Spectral Classification Author: Richard O. Gray, Christopher J. Corbally 2009 date: Pages: ISBN: 978-0691125114...
  • Seite 58 WELLENLÄNGEN-EINSTELLUNGEN Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge...
  • Seite 59 WELLENLÄNGEN-EINSTELLUNGEN Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge Kamera Gitter: Typ:____________________ ____________ Mikrometerposition Mittlere Wellenlänge...
  • Seite 60 Die Vervielfältigung dieses Handbuchs – auch auszugsweise – ist (mit Ausnahme kurzer Zitate für Testberichte oder Artikel) ohne die schriftliche Genehmigung der Baader Planetarium GmbH nicht gestattet. Baader Planetarium GmbH Zur Sternwarte D - 82291 Mammendorf Tel.: +49 (0) 8145 - 80 89-0 Fax: +49 (0) 8145 - 80 89-105 www.baader-planetarium.de...
