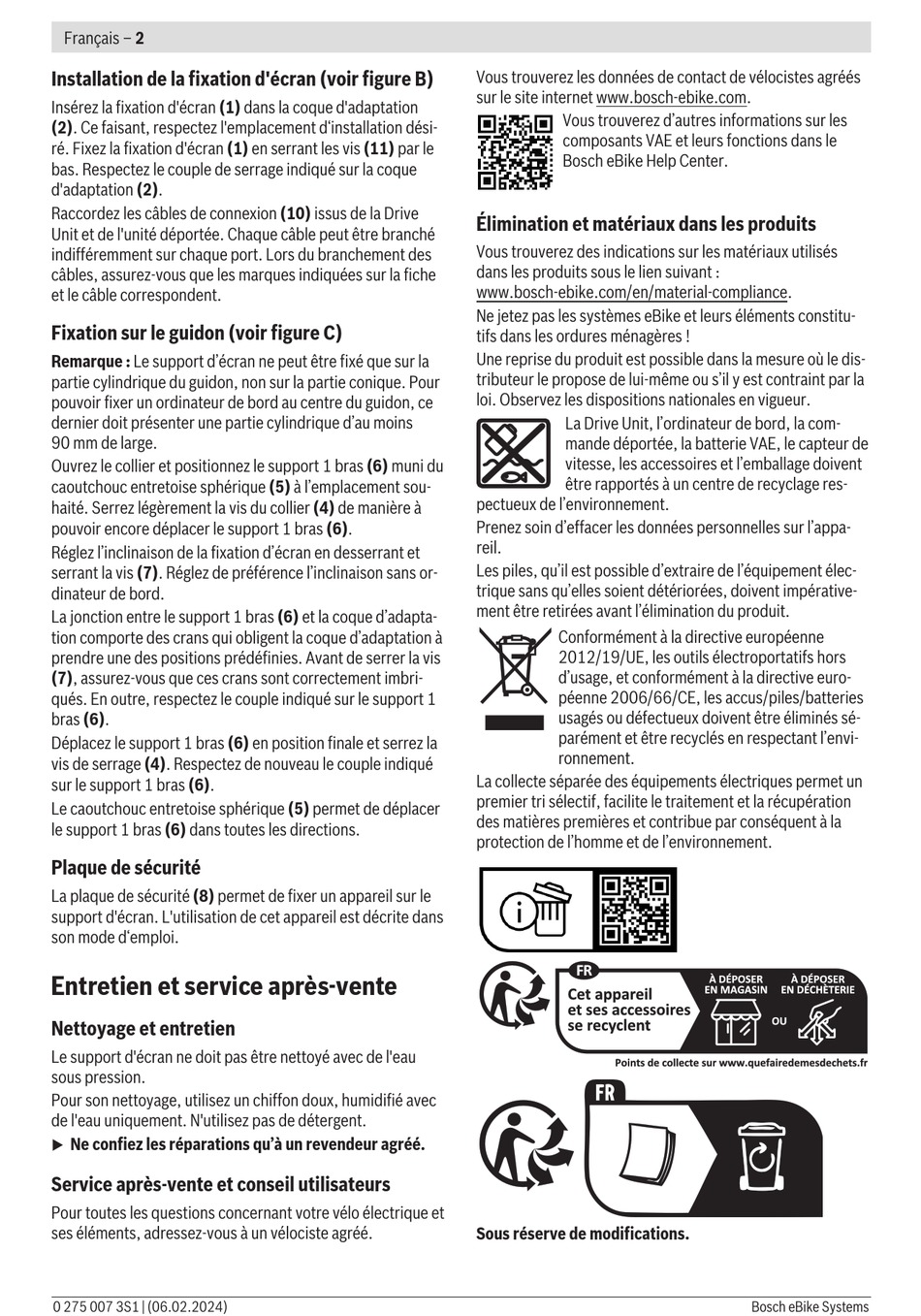

Français – 2
Installation de la fixation d'écran (voir figure B)
Insérez la fixation d'écran (1) dans la coque d'adaptation
(2). Ce faisant, respectez l'emplacement d'installation dési-
ré. Fixez la fixation d'écran (1) en serrant les vis (11) par le
bas. Respectez le couple de serrage indiqué sur la coque
d'adaptation (2).
Raccordez les câbles de connexion (10) issus de la Drive
Unit et de l'unité déportée. Chaque câble peut être branché
indifféremment sur chaque port. Lors du branchement des
câbles, assurez-vous que les marques indiquées sur la fiche
et le câble correspondent.
Fixation sur le guidon (voir figure C)
Remarque : Le support d'écran ne peut être fixé que sur la
partie cylindrique du guidon, non sur la partie conique. Pour
pouvoir fixer un ordinateur de bord au centre du guidon, ce
dernier doit présenter une partie cylindrique d'au moins
90 mm de large.
Ouvrez le collier et positionnez le support 1 bras (6) muni du
caoutchouc entretoise sphérique (5) à l'emplacement sou-
haité. Serrez légèrement la vis du collier (4) de manière à
pouvoir encore déplacer le support 1 bras (6).
Réglez l'inclinaison de la fixation d'écran en desserrant et
serrant la vis (7). Réglez de préférence l'inclinaison sans or-
dinateur de bord.
La jonction entre le support 1 bras (6) et la coque d'adapta-
tion comporte des crans qui obligent la coque d'adaptation à
prendre une des positions prédéfinies. Avant de serrer la vis
(7), assurez-vous que ces crans sont correctement imbri-
qués. En outre, respectez le couple indiqué sur le support 1
bras (6).
Déplacez le support 1 bras (6) en position finale et serrez la
vis de serrage (4). Respectez de nouveau le couple indiqué
sur le support 1 bras (6).
Le caoutchouc entretoise sphérique (5) permet de déplacer
le support 1 bras (6) dans toutes les directions.
Plaque de sécurité
La plaque de sécurité (8) permet de fixer un appareil sur le
support d'écran. L'utilisation de cet appareil est décrite dans
son mode d'emploi.
Entretien et service après‑vente
Nettoyage et entretien
Le support d'écran ne doit pas être nettoyé avec de l'eau
sous pression.
Pour son nettoyage, utilisez un chiffon doux, humidifié avec
de l'eau uniquement. N'utilisez pas de détergent.
Ne confiez les réparations qu'à un revendeur agréé.
u
Service après-vente et conseil utilisateurs
Pour toutes les questions concernant votre vélo électrique et
ses éléments, adressez-vous à un vélociste agréé.
0 275 007 3S1 | (06.02.2024)
Vous trouverez les données de contact de vélocistes agréés
sur le site internet www.bosch-ebike.com.
Vous trouverez d'autres informations sur les
composants VAE et leurs fonctions dans le
Bosch eBike Help Center.
Élimination et matériaux dans les produits
Vous trouverez des indications sur les matériaux utilisés
dans les produits sous le lien suivant :
www.bosch-ebike.com/en/material-compliance.
Ne jetez pas les systèmes eBike et leurs éléments constitu-
tifs dans les ordures ménagères !
Une reprise du produit est possible dans la mesure où le dis-
tributeur le propose de lui-même ou s'il y est contraint par la
loi. Observez les dispositions nationales en vigueur.
La Drive Unit, l'ordinateur de bord, la com-
mande déportée, la batterie VAE, le capteur de
vitesse, les accessoires et l'emballage doivent
être rapportés à un centre de recyclage res-
pectueux de l'environnement.
Prenez soin d'effacer les données personnelles sur l'appa-
reil.
Les piles, qu'il est possible d'extraire de l'équipement élec-
trique sans qu'elles soient détériorées, doivent impérative-
ment être retirées avant l'élimination du produit.
Conformément à la directive européenne
2012/19/UE, les outils électroportatifs hors
d'usage, et conformément à la directive euro-
péenne 2006/66/CE, les accus/piles/batteries
usagés ou défectueux doivent être éliminés sé-
parément et être recyclés en respectant l'envi-
ronnement.
La collecte séparée des équipements électriques permet un
premier tri sélectif, facilite le traitement et la récupération
des matières premières et contribue par conséquent à la
protection de l'homme et de l'environnement.
Sous réserve de modifications.
Bosch eBike Systems
