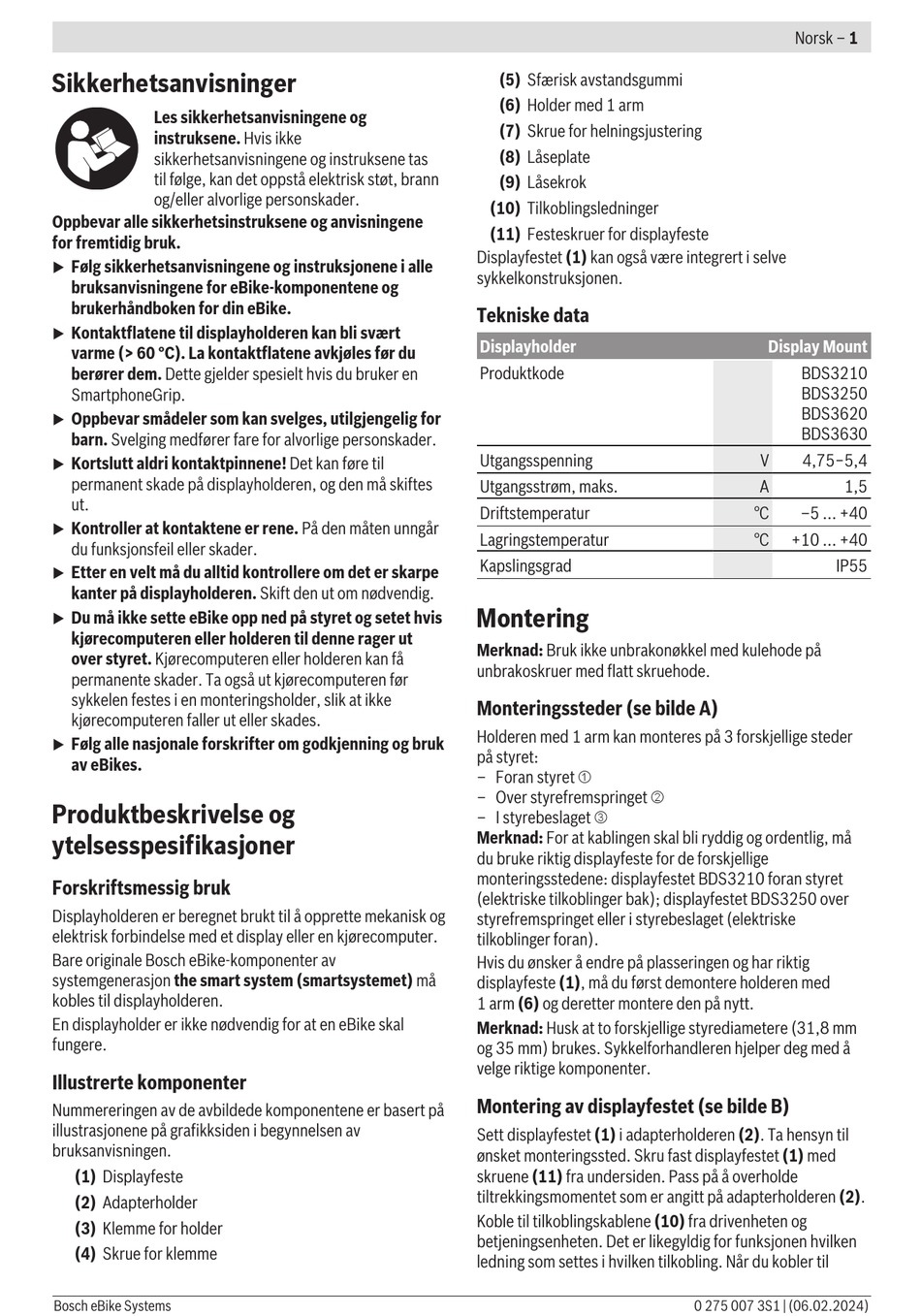

Sikkerhetsanvisninger
Les sikkerhetsanvisningene og
instruksene. Hvis ikke
sikkerhetsanvisningene og instruksene tas
til følge, kan det oppstå elektrisk støt, brann
og/eller alvorlige personskader.
Oppbevar alle sikkerhetsinstruksene og anvisningene
for fremtidig bruk.
Følg sikkerhetsanvisningene og instruksjonene i alle
u
bruksanvisningene for eBike-komponentene og
brukerhåndboken for din eBike.
Kontaktflatene til displayholderen kan bli svært
u
varme (> 60 °C). La kontaktflatene avkjøles før du
berører dem. Dette gjelder spesielt hvis du bruker en
SmartphoneGrip.
Oppbevar smådeler som kan svelges, utilgjengelig for
u
barn. Svelging medfører fare for alvorlige personskader.
Kortslutt aldri kontaktpinnene! Det kan føre til
u
permanent skade på displayholderen, og den må skiftes
ut.
Kontroller at kontaktene er rene. På den måten unngår
u
du funksjonsfeil eller skader.
Etter en velt må du alltid kontrollere om det er skarpe
u
kanter på displayholderen. Skift den ut om nødvendig.
Du må ikke sette eBike opp ned på styret og setet hvis
u
kjørecomputeren eller holderen til denne rager ut
over styret. Kjørecomputeren eller holderen kan få
permanente skader. Ta også ut kjørecomputeren før
sykkelen festes i en monteringsholder, slik at ikke
kjørecomputeren faller ut eller skades.
Følg alle nasjonale forskrifter om godkjenning og bruk
u
av eBikes.
Produktbeskrivelse og
ytelsesspesifikasjoner
Forskriftsmessig bruk
Displayholderen er beregnet brukt til å opprette mekanisk og
elektrisk forbindelse med et display eller en kjørecomputer.
Bare originale Bosch eBike-komponenter av
systemgenerasjon the smart system (smartsystemet) må
kobles til displayholderen.
En displayholder er ikke nødvendig for at en eBike skal
fungere.
Illustrerte komponenter
Nummereringen av de avbildede komponentene er basert på
illustrasjonene på grafikksiden i begynnelsen av
bruksanvisningen.
(1) Displayfeste
(2) Adapterholder
(3) Klemme for holder
(4) Skrue for klemme
Bosch eBike Systems
(5) Sfærisk avstandsgummi
(6) Holder med 1 arm
(7) Skrue for helningsjustering
(8) Låseplate
(9) Låsekrok
(10) Tilkoblingsledninger
(11) Festeskruer for displayfeste
Displayfestet (1) kan også være integrert i selve
sykkelkonstruksjonen.
Tekniske data
Displayholder
Produktkode
Utgangsspenning
Utgangsstrøm, maks.
Driftstemperatur
Lagringstemperatur
Kapslingsgrad
Montering
Merknad: Bruk ikke unbrakonøkkel med kulehode på
unbrakoskruer med flatt skruehode.
Monteringssteder (se bilde A)
Holderen med 1 arm kan monteres på 3 forskjellige steder
på styret:
– Foran styret ➀
– Over styrefremspringet ➁
– I styrebeslaget ➂
Merknad: For at kablingen skal bli ryddig og ordentlig, må
du bruke riktig displayfeste for de forskjellige
monteringsstedene: displayfestet BDS3210 foran styret
(elektriske tilkoblinger bak); displayfestet BDS3250 over
styrefremspringet eller i styrebeslaget (elektriske
tilkoblinger foran).
Hvis du ønsker å endre på plasseringen og har riktig
displayfeste (1), må du først demontere holderen med
1 arm (6) og deretter montere den på nytt.
Merknad: Husk at to forskjellige styrediametere (31,8 mm
og 35 mm) brukes. Sykkelforhandleren hjelper deg med å
velge riktige komponenter.
Montering av displayfestet (se bilde B)
Sett displayfestet (1) i adapterholderen (2). Ta hensyn til
ønsket monteringssted. Skru fast displayfestet (1) med
skruene (11) fra undersiden. Pass på å overholde
tiltrekkingsmomentet som er angitt på adapterholderen (2).
Koble til tilkoblingskablene (10) fra drivenheten og
betjeningsenheten. Det er likegyldig for funksjonen hvilken
ledning som settes i hvilken tilkobling. Når du kobler til
Norsk – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75−5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
