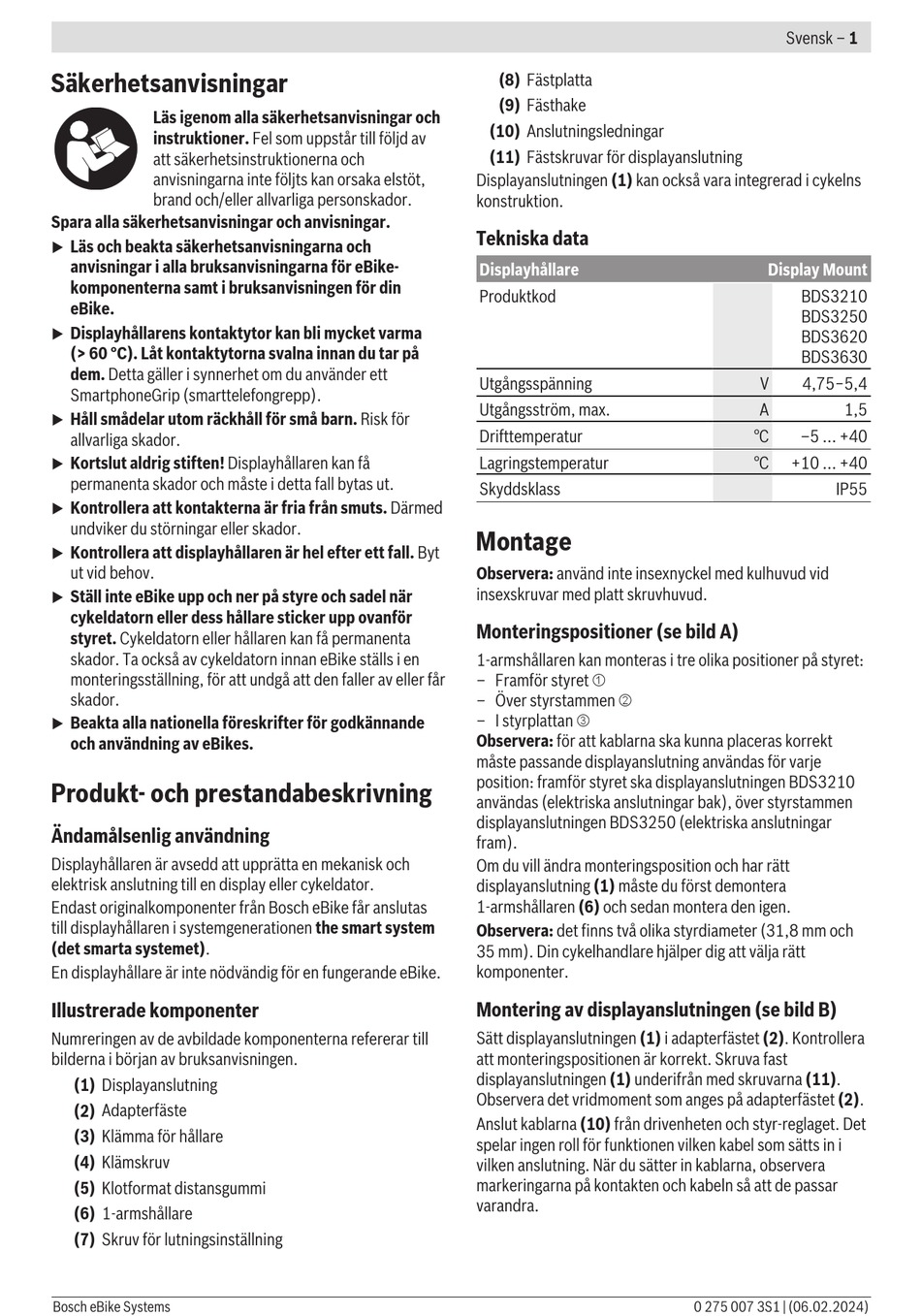

Säkerhetsanvisningar
Läs igenom alla säkerhetsanvisningar och
instruktioner. Fel som uppstår till följd av
att säkerhetsinstruktionerna och
anvisningarna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
Spara alla säkerhetsanvisningar och anvisningar.
Läs och beakta säkerhetsanvisningarna och
u
anvisningar i alla bruksanvisningarna för eBike-
komponenterna samt i bruksanvisningen för din
eBike.
Displayhållarens kontaktytor kan bli mycket varma
u
(> 60 °C). Låt kontaktytorna svalna innan du tar på
dem. Detta gäller i synnerhet om du använder ett
SmartphoneGrip (smarttelefongrepp).
Håll smådelar utom räckhåll för små barn. Risk för
u
allvarliga skador.
Kortslut aldrig stiften! Displayhållaren kan få
u
permanenta skador och måste i detta fall bytas ut.
Kontrollera att kontakterna är fria från smuts. Därmed
u
undviker du störningar eller skador.
Kontrollera att displayhållaren är hel efter ett fall. Byt
u
ut vid behov.
Ställ inte eBike upp och ner på styre och sadel när
u
cykeldatorn eller dess hållare sticker upp ovanför
styret. Cykeldatorn eller hållaren kan få permanenta
skador. Ta också av cykeldatorn innan eBike ställs i en
monteringsställning, för att undgå att den faller av eller får
skador.
Beakta alla nationella föreskrifter för godkännande
u
och användning av eBikes.
Produkt- och prestandabeskrivning
Ändamålsenlig användning
Displayhållaren är avsedd att upprätta en mekanisk och
elektrisk anslutning till en display eller cykeldator.
Endast originalkomponenter från Bosch eBike får anslutas
till displayhållaren i systemgenerationen the smart system
(det smarta systemet).
En displayhållare är inte nödvändig för en fungerande eBike.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till
bilderna i början av bruksanvisningen.
(1) Displayanslutning
(2) Adapterfäste
(3) Klämma för hållare
(4) Klämskruv
(5) Klotformat distansgummi
(6) 1-armshållare
(7) Skruv för lutningsinställning
Bosch eBike Systems
(8) Fästplatta
(9) Fästhake
(10) Anslutningsledningar
(11) Fästskruvar för displayanslutning
Displayanslutningen (1) kan också vara integrerad i cykelns
konstruktion.
Tekniska data
Displayhållare
Produktkod
Utgångsspänning
Utgångsström, max.
Drifttemperatur
Lagringstemperatur
Skyddsklass
Montage
Observera: använd inte insexnyckel med kulhuvud vid
insexskruvar med platt skruvhuvud.
Monteringspositioner (se bild A)
1‑armshållaren kan monteras i tre olika positioner på styret:
– Framför styret ➀
– Över styrstammen ➁
– I styrplattan ➂
Observera: för att kablarna ska kunna placeras korrekt
måste passande displayanslutning användas för varje
position: framför styret ska displayanslutningen BDS3210
användas (elektriska anslutningar bak), över styrstammen
displayanslutningen BDS3250 (elektriska anslutningar
fram).
Om du vill ändra monteringsposition och har rätt
displayanslutning (1) måste du först demontera
1‑armshållaren (6) och sedan montera den igen.
Observera: det finns två olika styrdiameter (31,8 mm och
35 mm). Din cykelhandlare hjälper dig att välja rätt
komponenter.
Montering av displayanslutningen (se bild B)
Sätt displayanslutningen (1) i adapterfästet (2). Kontrollera
att monteringspositionen är korrekt. Skruva fast
displayanslutningen (1) underifrån med skruvarna (11).
Observera det vridmoment som anges på adapterfästet (2).
Anslut kablarna (10) från drivenheten och styr-reglaget. Det
spelar ingen roll för funktionen vilken kabel som sätts in i
vilken anslutning. När du sätter in kablarna, observera
markeringarna på kontakten och kabeln så att de passar
varandra.
Svensk – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V
4,75−5,4
A
1,5
°C
–5 ... +40
°C
+10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
