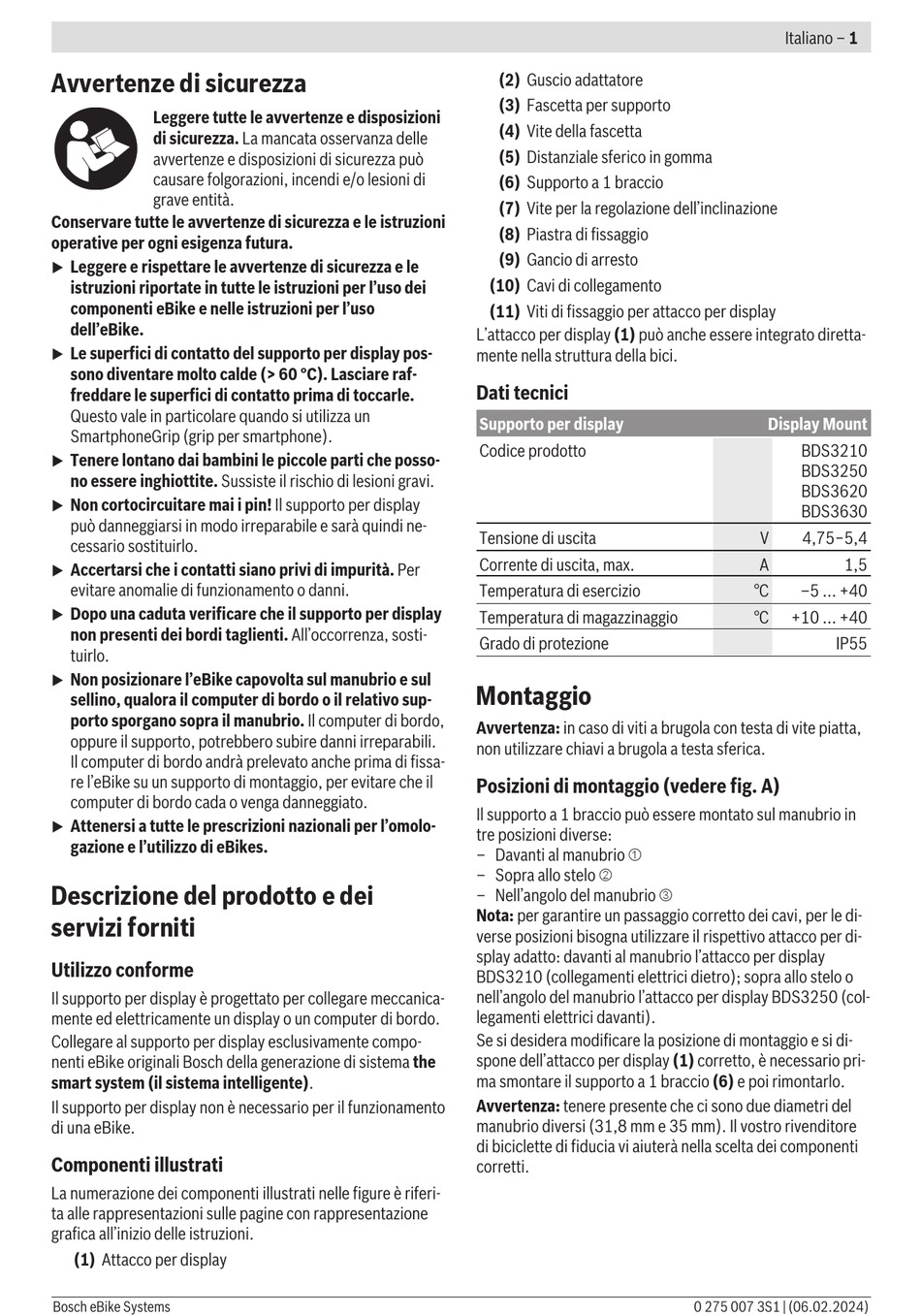

Avvertenze di sicurezza
Leggere tutte le avvertenze e disposizioni
di sicurezza. La mancata osservanza delle
avvertenze e disposizioni di sicurezza può
causare folgorazioni, incendi e/o lesioni di
grave entità.
Conservare tutte le avvertenze di sicurezza e le istruzioni
operative per ogni esigenza futura.
Leggere e rispettare le avvertenze di sicurezza e le
u
istruzioni riportate in tutte le istruzioni per l'uso dei
componenti eBike e nelle istruzioni per l'uso
dell'eBike.
Le superfici di contatto del supporto per display pos-
u
sono diventare molto calde (> 60 °C). Lasciare raf-
freddare le superfici di contatto prima di toccarle.
Questo vale in particolare quando si utilizza un
SmartphoneGrip (grip per smartphone).
Tenere lontano dai bambini le piccole parti che posso-
u
no essere inghiottite. Sussiste il rischio di lesioni gravi.
Non cortocircuitare mai i pin! Il supporto per display
u
può danneggiarsi in modo irreparabile e sarà quindi ne-
cessario sostituirlo.
Accertarsi che i contatti siano privi di impurità. Per
u
evitare anomalie di funzionamento o danni.
Dopo una caduta verificare che il supporto per display
u
non presenti dei bordi taglienti. All'occorrenza, sosti-
tuirlo.
Non posizionare l'eBike capovolta sul manubrio e sul
u
sellino, qualora il computer di bordo o il relativo sup-
porto sporgano sopra il manubrio. Il computer di bordo,
oppure il supporto, potrebbero subire danni irreparabili.
Il computer di bordo andrà prelevato anche prima di fissa-
re l'eBike su un supporto di montaggio, per evitare che il
computer di bordo cada o venga danneggiato.
Attenersi a tutte le prescrizioni nazionali per l'omolo-
u
gazione e l'utilizzo di eBikes.
Descrizione del prodotto e dei
servizi forniti
Utilizzo conforme
Il supporto per display è progettato per collegare meccanica-
mente ed elettricamente un display o un computer di bordo.
Collegare al supporto per display esclusivamente compo-
nenti eBike originali Bosch della generazione di sistema the
smart system (il sistema intelligente).
Il supporto per display non è necessario per il funzionamento
di una eBike.
Componenti illustrati
La numerazione dei componenti illustrati nelle figure è riferi-
ta alle rappresentazioni sulle pagine con rappresentazione
grafica all'inizio delle istruzioni.
(1) Attacco per display
Bosch eBike Systems
(2) Guscio adattatore
(3) Fascetta per supporto
(4) Vite della fascetta
(5) Distanziale sferico in gomma
(6) Supporto a 1 braccio
(7) Vite per la regolazione dell'inclinazione
(8) Piastra di fissaggio
(9) Gancio di arresto
(10) Cavi di collegamento
(11) Viti di fissaggio per attacco per display
L'attacco per display (1) può anche essere integrato diretta-
mente nella struttura della bici.
Dati tecnici
Supporto per display
Codice prodotto
Tensione di uscita
Corrente di uscita, max.
Temperatura di esercizio
Temperatura di magazzinaggio
Grado di protezione
Montaggio
Avvertenza: in caso di viti a brugola con testa di vite piatta,
non utilizzare chiavi a brugola a testa sferica.
Posizioni di montaggio (vedere fig. A)
Il supporto a 1 braccio può essere montato sul manubrio in
tre posizioni diverse:
– Davanti al manubrio ➀
– Sopra allo stelo ➁
– Nell'angolo del manubrio ➂
Nota: per garantire un passaggio corretto dei cavi, per le di-
verse posizioni bisogna utilizzare il rispettivo attacco per di-
splay adatto: davanti al manubrio l'attacco per display
BDS3210 (collegamenti elettrici dietro); sopra allo stelo o
nell'angolo del manubrio l'attacco per display BDS3250 (col-
legamenti elettrici davanti).
Se si desidera modificare la posizione di montaggio e si di-
spone dell'attacco per display (1) corretto, è necessario pri-
ma smontare il supporto a 1 braccio (6) e poi rimontarlo.
Avvertenza: tenere presente che ci sono due diametri del
manubrio diversi (31,8 mm e 35 mm). Il vostro rivenditore
di biciclette di fiducia vi aiuterà nella scelta dei componenti
corretti.
Italiano – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75−5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
