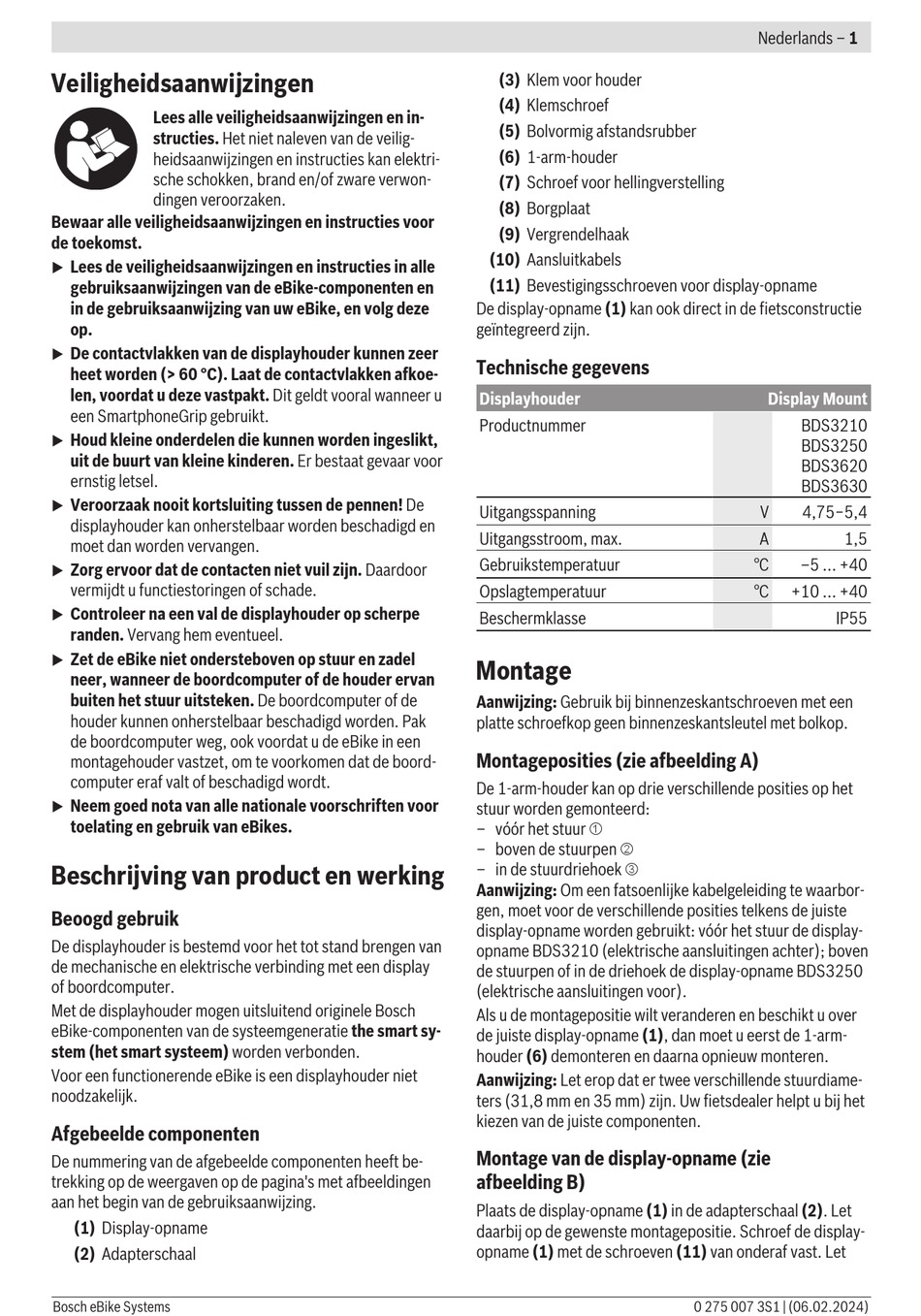

Bosch Display Mount Originalbetriebsanleitung Seite 17

Veiligheidsaanwijzingen
Lees alle veiligheidsaanwijzingen en in-
structies. Het niet naleven van de veilig-
heidsaanwijzingen en instructies kan elektri-
sche schokken, brand en/of zware verwon-
dingen veroorzaken.
Bewaar alle veiligheidsaanwijzingen en instructies voor
de toekomst.
Lees de veiligheidsaanwijzingen en instructies in alle
u
gebruiksaanwijzingen van de eBike-componenten en
in de gebruiksaanwijzing van uw eBike, en volg deze
op.
De contactvlakken van de displayhouder kunnen zeer
u
heet worden (> 60 °C). Laat de contactvlakken afkoe-
len, voordat u deze vastpakt. Dit geldt vooral wanneer u
een SmartphoneGrip gebruikt.
Houd kleine onderdelen die kunnen worden ingeslikt,
u
uit de buurt van kleine kinderen. Er bestaat gevaar voor
ernstig letsel.
Veroorzaak nooit kortsluiting tussen de pennen! De
u
displayhouder kan onherstelbaar worden beschadigd en
moet dan worden vervangen.
Zorg ervoor dat de contacten niet vuil zijn. Daardoor
u
vermijdt u functiestoringen of schade.
Controleer na een val de displayhouder op scherpe
u
randen. Vervang hem eventueel.
Zet de eBike niet ondersteboven op stuur en zadel
u
neer, wanneer de boordcomputer of de houder ervan
buiten het stuur uitsteken. De boordcomputer of de
houder kunnen onherstelbaar beschadigd worden. Pak
de boordcomputer weg, ook voordat u de eBike in een
montagehouder vastzet, om te voorkomen dat de boord-
computer eraf valt of beschadigd wordt.
Neem goed nota van alle nationale voorschriften voor
u
toelating en gebruik van eBikes.
Beschrijving van product en werking
Beoogd gebruik
De displayhouder is bestemd voor het tot stand brengen van
de mechanische en elektrische verbinding met een display
of boordcomputer.
Met de displayhouder mogen uitsluitend originele Bosch
eBike-componenten van de systeemgeneratie the smart sy-
stem (het smart systeem) worden verbonden.
Voor een functionerende eBike is een displayhouder niet
noodzakelijk.
Afgebeelde componenten
De nummering van de afgebeelde componenten heeft be-
trekking op de weergaven op de pagina's met afbeeldingen
aan het begin van de gebruiksaanwijzing.
(1) Display-opname
(2) Adapterschaal
Bosch eBike Systems
(3) Klem voor houder
(4) Klemschroef
(5) Bolvormig afstandsrubber
(6) 1-arm-houder
(7) Schroef voor hellingverstelling
(8) Borgplaat
(9) Vergrendelhaak
(10) Aansluitkabels
(11) Bevestigingsschroeven voor display-opname
De display-opname (1) kan ook direct in de fietsconstructie
geïntegreerd zijn.
Technische gegevens
Displayhouder
Productnummer
Uitgangsspanning
Uitgangsstroom, max.
Gebruikstemperatuur
Opslagtemperatuur
Beschermklasse
Montage
Aanwijzing: Gebruik bij binnenzeskantschroeven met een
platte schroefkop geen binnenzeskantsleutel met bolkop.
Montageposities (zie afbeelding A)
De 1-arm-houder kan op drie verschillende posities op het
stuur worden gemonteerd:
– vóór het stuur ➀
– boven de stuurpen ➁
– in de stuurdriehoek ➂
Aanwijzing: Om een fatsoenlijke kabelgeleiding te waarbor-
gen, moet voor de verschillende posities telkens de juiste
display-opname worden gebruikt: vóór het stuur de display-
opname BDS3210 (elektrische aansluitingen achter); boven
de stuurpen of in de driehoek de display-opname BDS3250
(elektrische aansluitingen voor).
Als u de montagepositie wilt veranderen en beschikt u over
de juiste display-opname (1), dan moet u eerst de 1-arm-
houder (6) demonteren en daarna opnieuw monteren.
Aanwijzing: Let erop dat er twee verschillende stuurdiame-
ters (31,8 mm en 35 mm) zijn. Uw fietsdealer helpt u bij het
kiezen van de juiste componenten.
Montage van de display-opname (zie
afbeelding B)
Plaats de display-opname (1) in de adapterschaal (2). Let
daarbij op de gewenste montagepositie. Schroef de display-
opname (1) met de schroeven (11) van onderaf vast. Let
Nederlands – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75−5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP55
