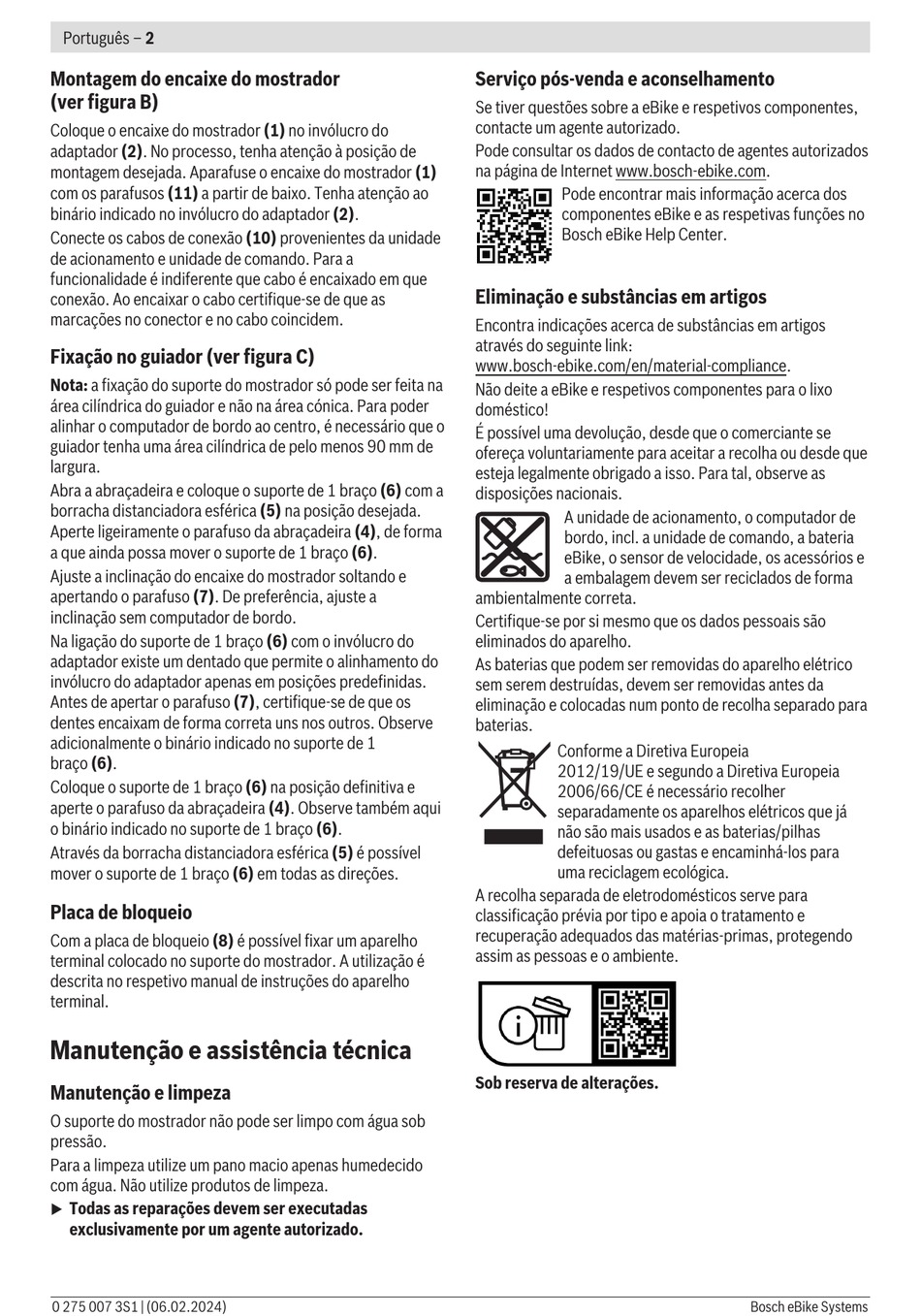

Português – 2
Montagem do encaixe do mostrador
(ver figura B)
Coloque o encaixe do mostrador (1) no invólucro do
adaptador (2). No processo, tenha atenção à posição de
montagem desejada. Aparafuse o encaixe do mostrador (1)
com os parafusos (11) a partir de baixo. Tenha atenção ao
binário indicado no invólucro do adaptador (2).
Conecte os cabos de conexão (10) provenientes da unidade
de acionamento e unidade de comando. Para a
funcionalidade é indiferente que cabo é encaixado em que
conexão. Ao encaixar o cabo certifique-se de que as
marcações no conector e no cabo coincidem.
Fixação no guiador (ver figura C)
Nota: a fixação do suporte do mostrador só pode ser feita na
área cilíndrica do guiador e não na área cónica. Para poder
alinhar o computador de bordo ao centro, é necessário que o
guiador tenha uma área cilíndrica de pelo menos 90 mm de
largura.
Abra a abraçadeira e coloque o suporte de 1 braço (6) com a
borracha distanciadora esférica (5) na posição desejada.
Aperte ligeiramente o parafuso da abraçadeira (4), de forma
a que ainda possa mover o suporte de 1 braço (6).
Ajuste a inclinação do encaixe do mostrador soltando e
apertando o parafuso (7). De preferência, ajuste a
inclinação sem computador de bordo.
Na ligação do suporte de 1 braço (6) com o invólucro do
adaptador existe um dentado que permite o alinhamento do
invólucro do adaptador apenas em posições predefinidas.
Antes de apertar o parafuso (7), certifique-se de que os
dentes encaixam de forma correta uns nos outros. Observe
adicionalmente o binário indicado no suporte de 1
braço (6).
Coloque o suporte de 1 braço (6) na posição definitiva e
aperte o parafuso da abraçadeira (4). Observe também aqui
o binário indicado no suporte de 1 braço (6).
Através da borracha distanciadora esférica (5) é possível
mover o suporte de 1 braço (6) em todas as direções.
Placa de bloqueio
Com a placa de bloqueio (8) é possível fixar um aparelho
terminal colocado no suporte do mostrador. A utilização é
descrita no respetivo manual de instruções do aparelho
terminal.
Manutenção e assistência técnica
Manutenção e limpeza
O suporte do mostrador não pode ser limpo com água sob
pressão.
Para a limpeza utilize um pano macio apenas humedecido
com água. Não utilize produtos de limpeza.
Todas as reparações devem ser executadas
u
exclusivamente por um agente autorizado.
0 275 007 3S1 | (06.02.2024)
Serviço pós-venda e aconselhamento
Se tiver questões sobre a eBike e respetivos componentes,
contacte um agente autorizado.
Pode consultar os dados de contacto de agentes autorizados
na página de Internet www.bosch-ebike.com.
Pode encontrar mais informação acerca dos
componentes eBike e as respetivas funções no
Bosch eBike Help Center.
Eliminação e substâncias em artigos
Encontra indicações acerca de substâncias em artigos
através do seguinte link:
www.bosch-ebike.com/en/material-compliance.
Não deite a eBike e respetivos componentes para o lixo
doméstico!
É possível uma devolução, desde que o comerciante se
ofereça voluntariamente para aceitar a recolha ou desde que
esteja legalmente obrigado a isso. Para tal, observe as
disposições nacionais.
A unidade de acionamento, o computador de
bordo, incl. a unidade de comando, a bateria
eBike, o sensor de velocidade, os acessórios e
a embalagem devem ser reciclados de forma
ambientalmente correta.
Certifique-se por si mesmo que os dados pessoais são
eliminados do aparelho.
As baterias que podem ser removidas do aparelho elétrico
sem serem destruídas, devem ser removidas antes da
eliminação e colocadas num ponto de recolha separado para
baterias.
Conforme a Diretiva Europeia
2012/19/UE e segundo a Diretiva Europeia
2006/66/CE é necessário recolher
separadamente os aparelhos elétricos que já
não são mais usados e as baterias/pilhas
defeituosas ou gastas e encaminhá-los para
uma reciclagem ecológica.
A recolha separada de eletrodomésticos serve para
classificação prévia por tipo e apoia o tratamento e
recuperação adequados das matérias-primas, protegendo
assim as pessoas e o ambiente.
Sob reserva de alterações.
