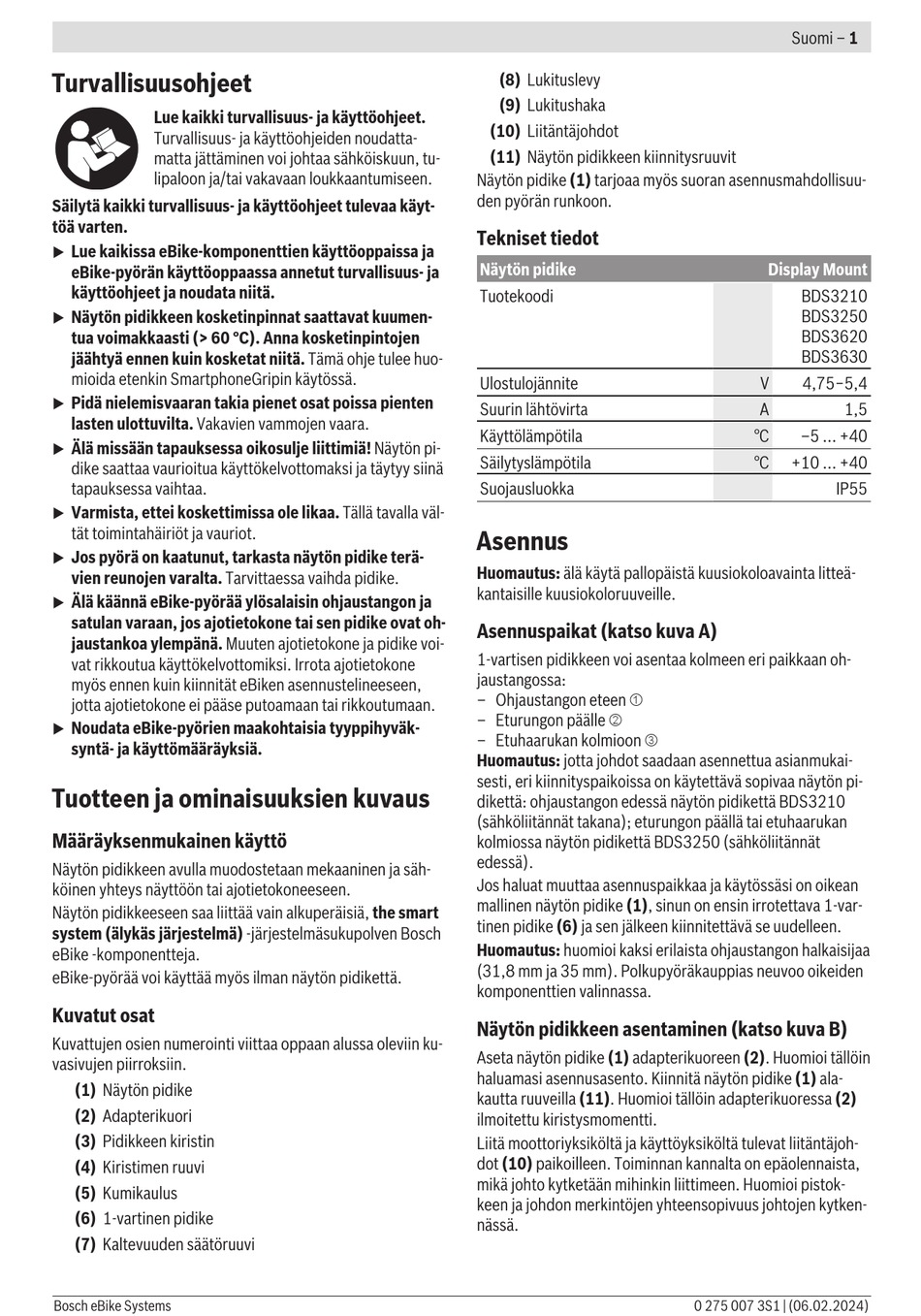

Turvallisuusohjeet
Lue kaikki turvallisuus- ja käyttöohjeet.
Turvallisuus- ja käyttöohjeiden noudatta-
matta jättäminen voi johtaa sähköiskuun, tu-
lipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja käyttöohjeet tulevaa käyt-
töä varten.
Lue kaikissa eBike-komponenttien käyttöoppaissa ja
u
eBike-pyörän käyttöoppaassa annetut turvallisuus- ja
käyttöohjeet ja noudata niitä.
Näytön pidikkeen kosketinpinnat saattavat kuumen-
u
tua voimakkaasti (> 60 °C). Anna kosketinpintojen
jäähtyä ennen kuin kosketat niitä. Tämä ohje tulee huo-
mioida etenkin SmartphoneGripin käytössä.
Pidä nielemisvaaran takia pienet osat poissa pienten
u
lasten ulottuvilta. Vakavien vammojen vaara.
Älä missään tapauksessa oikosulje liittimiä! Näytön pi-
u
dike saattaa vaurioitua käyttökelvottomaksi ja täytyy siinä
tapauksessa vaihtaa.
Varmista, ettei koskettimissa ole likaa. Tällä tavalla väl-
u
tät toimintahäiriöt ja vauriot.
Jos pyörä on kaatunut, tarkasta näytön pidike terä-
u
vien reunojen varalta. Tarvittaessa vaihda pidike.
Älä käännä eBike-pyörää ylösalaisin ohjaustangon ja
u
satulan varaan, jos ajotietokone tai sen pidike ovat oh-
jaustankoa ylempänä. Muuten ajotietokone ja pidike voi-
vat rikkoutua käyttökelvottomiksi. Irrota ajotietokone
myös ennen kuin kiinnität eBiken asennustelineeseen,
jotta ajotietokone ei pääse putoamaan tai rikkoutumaan.
Noudata eBike-pyörien maakohtaisia tyyppihyväk-
u
syntä- ja käyttömääräyksiä.
Tuotteen ja ominaisuuksien kuvaus
Määräyksenmukainen käyttö
Näytön pidikkeen avulla muodostetaan mekaaninen ja säh-
köinen yhteys näyttöön tai ajotietokoneeseen.
Näytön pidikkeeseen saa liittää vain alkuperäisiä, the smart
system (älykäs järjestelmä) -järjestelmäsukupolven Bosch
eBike -komponentteja.
eBike-pyörää voi käyttää myös ilman näytön pidikettä.
Kuvatut osat
Kuvattujen osien numerointi viittaa oppaan alussa oleviin ku-
vasivujen piirroksiin.
(1) Näytön pidike
(2) Adapterikuori
(3) Pidikkeen kiristin
(4) Kiristimen ruuvi
(5) Kumikaulus
(6) 1-vartinen pidike
(7) Kaltevuuden säätöruuvi
Bosch eBike Systems
(8) Lukituslevy
(9) Lukitushaka
(10) Liitäntäjohdot
(11) Näytön pidikkeen kiinnitysruuvit
Näytön pidike (1) tarjoaa myös suoran asennusmahdollisuu-
den pyörän runkoon.
Tekniset tiedot
Näytön pidike
Tuotekoodi
Ulostulojännite
Suurin lähtövirta
Käyttölämpötila
Säilytyslämpötila
Suojausluokka
Asennus
Huomautus: älä käytä pallopäistä kuusiokoloavainta litteä-
kantaisille kuusiokoloruuveille.
Asennuspaikat (katso kuva A)
1-vartisen pidikkeen voi asentaa kolmeen eri paikkaan oh-
jaustangossa:
– Ohjaustangon eteen ➀
– Eturungon päälle ➁
– Etuhaarukan kolmioon ➂
Huomautus: jotta johdot saadaan asennettua asianmukai-
sesti, eri kiinnityspaikoissa on käytettävä sopivaa näytön pi-
dikettä: ohjaustangon edessä näytön pidikettä BDS3210
(sähköliitännät takana); eturungon päällä tai etuhaarukan
kolmiossa näytön pidikettä BDS3250 (sähköliitännät
edessä).
Jos haluat muuttaa asennuspaikkaa ja käytössäsi on oikean
mallinen näytön pidike (1), sinun on ensin irrotettava 1-var-
tinen pidike (6) ja sen jälkeen kiinnitettävä se uudelleen.
Huomautus: huomioi kaksi erilaista ohjaustangon halkaisijaa
(31,8 mm ja 35 mm). Polkupyöräkauppias neuvoo oikeiden
komponenttien valinnassa.
Näytön pidikkeen asentaminen (katso kuva B)
Aseta näytön pidike (1) adapterikuoreen (2). Huomioi tällöin
haluamasi asennusasento. Kiinnitä näytön pidike (1) ala-
kautta ruuveilla (11). Huomioi tällöin adapterikuoressa (2)
ilmoitettu kiristysmomentti.
Liitä moottoriyksiköltä ja käyttöyksiköltä tulevat liitäntäjoh-
dot (10) paikoilleen. Toiminnan kannalta on epäolennaista,
mikä johto kytketään mihinkin liittimeen. Huomioi pistok-
keen ja johdon merkintöjen yhteensopivuus johtojen kytken-
nässä.
Suomi – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V
4,75−5,4
A
1,5
°C
–5 ... +40
°C
+10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
