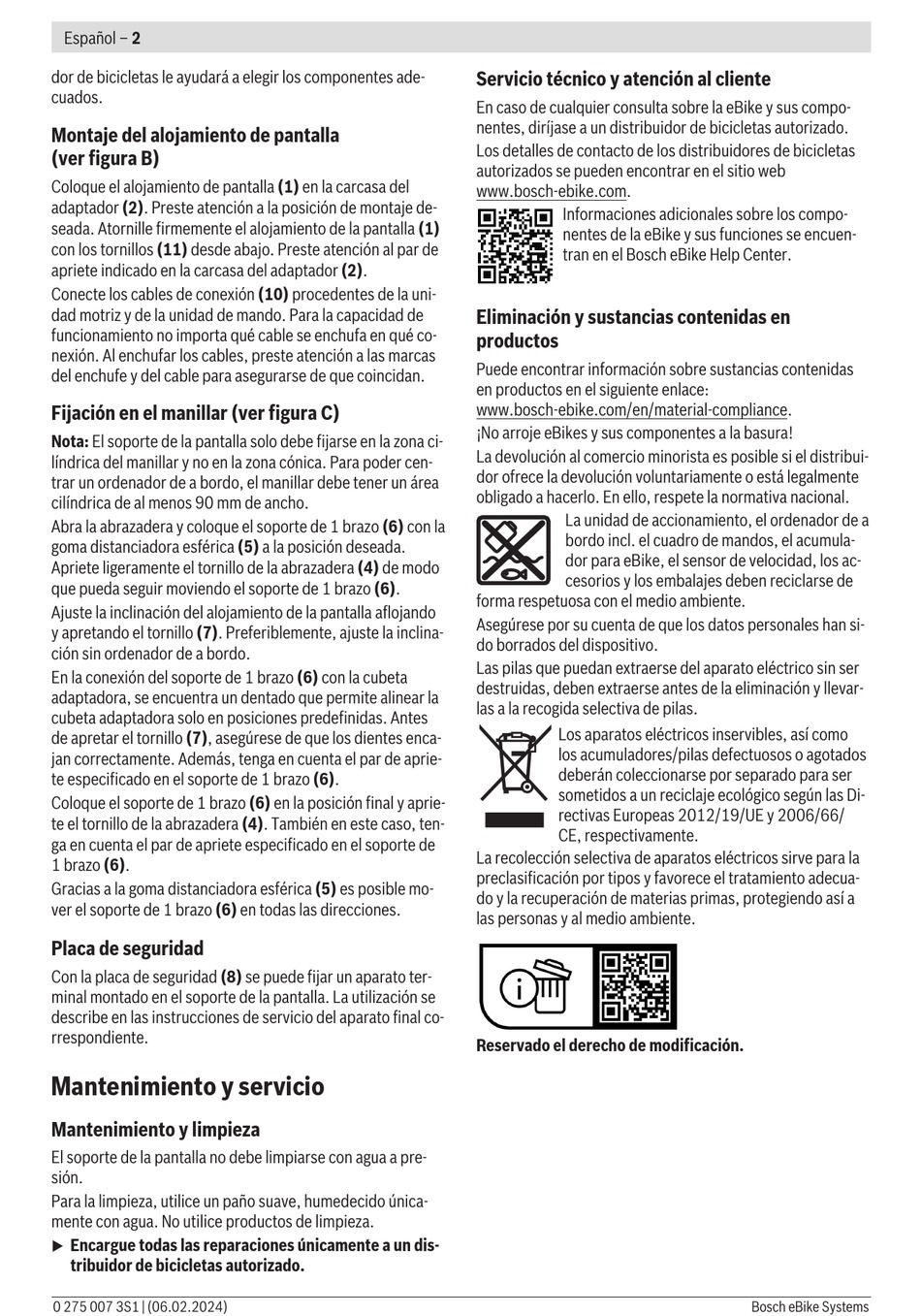

Español – 2
dor de bicicletas le ayudará a elegir los componentes ade-
cuados.
Montaje del alojamiento de pantalla
(ver figura B)
Coloque el alojamiento de pantalla (1) en la carcasa del
adaptador (2). Preste atención a la posición de montaje de-
seada. Atornille firmemente el alojamiento de la pantalla (1)
con los tornillos (11) desde abajo. Preste atención al par de
apriete indicado en la carcasa del adaptador (2).
Conecte los cables de conexión (10) procedentes de la uni-
dad motriz y de la unidad de mando. Para la capacidad de
funcionamiento no importa qué cable se enchufa en qué co-
nexión. Al enchufar los cables, preste atención a las marcas
del enchufe y del cable para asegurarse de que coincidan.
Fijación en el manillar (ver figura C)
Nota: El soporte de la pantalla solo debe fijarse en la zona ci-
líndrica del manillar y no en la zona cónica. Para poder cen-
trar un ordenador de a bordo, el manillar debe tener un área
cilíndrica de al menos 90 mm de ancho.
Abra la abrazadera y coloque el soporte de 1 brazo (6) con la
goma distanciadora esférica (5) a la posición deseada.
Apriete ligeramente el tornillo de la abrazadera (4) de modo
que pueda seguir moviendo el soporte de 1 brazo (6).
Ajuste la inclinación del alojamiento de la pantalla aflojando
y apretando el tornillo (7). Preferiblemente, ajuste la inclina-
ción sin ordenador de a bordo.
En la conexión del soporte de 1 brazo (6) con la cubeta
adaptadora, se encuentra un dentado que permite alinear la
cubeta adaptadora solo en posiciones predefinidas. Antes
de apretar el tornillo (7), asegúrese de que los dientes enca-
jan correctamente. Además, tenga en cuenta el par de aprie-
te especificado en el soporte de 1 brazo (6).
Coloque el soporte de 1 brazo (6) en la posición final y aprie-
te el tornillo de la abrazadera (4). También en este caso, ten-
ga en cuenta el par de apriete especificado en el soporte de
1 brazo (6).
Gracias a la goma distanciadora esférica (5) es posible mo-
ver el soporte de 1 brazo (6) en todas las direcciones.
Placa de seguridad
Con la placa de seguridad (8) se puede fijar un aparato ter-
minal montado en el soporte de la pantalla. La utilización se
describe en las instrucciones de servicio del aparato final co-
rrespondiente.
Mantenimiento y servicio
Mantenimiento y limpieza
El soporte de la pantalla no debe limpiarse con agua a pre-
sión.
Para la limpieza, utilice un paño suave, humedecido única-
mente con agua. No utilice productos de limpieza.
Encargue todas las reparaciones únicamente a un dis-
u
tribuidor de bicicletas autorizado.
0 275 007 3S1 | (06.02.2024)
Servicio técnico y atención al cliente
En caso de cualquier consulta sobre la eBike y sus compo-
nentes, diríjase a un distribuidor de bicicletas autorizado.
Los detalles de contacto de los distribuidores de bicicletas
autorizados se pueden encontrar en el sitio web
www.bosch-ebike.com.
Informaciones adicionales sobre los compo-
nentes de la eBike y sus funciones se encuen-
tran en el Bosch eBike Help Center.
Eliminación y sustancias contenidas en
productos
Puede encontrar información sobre sustancias contenidas
en productos en el siguiente enlace:
www.bosch-ebike.com/en/material-compliance.
¡No arroje eBikes y sus componentes a la basura!
La devolución al comercio minorista es posible si el distribui-
dor ofrece la devolución voluntariamente o está legalmente
obligado a hacerlo. En ello, respete la normativa nacional.
La unidad de accionamiento, el ordenador de a
bordo incl. el cuadro de mandos, el acumula-
dor para eBike, el sensor de velocidad, los ac-
cesorios y los embalajes deben reciclarse de
forma respetuosa con el medio ambiente.
Asegúrese por su cuenta de que los datos personales han si-
do borrados del dispositivo.
Las pilas que puedan extraerse del aparato eléctrico sin ser
destruidas, deben extraerse antes de la eliminación y llevar-
las a la recogida selectiva de pilas.
Los aparatos eléctricos inservibles, así como
los acumuladores/pilas defectuosos o agotados
deberán coleccionarse por separado para ser
sometidos a un reciclaje ecológico según las Di-
rectivas Europeas 2012/19/UE y 2006/66/
CE, respectivamente.
La recolección selectiva de aparatos eléctricos sirve para la
preclasificación por tipos y favorece el tratamiento adecua-
do y la recuperación de materias primas, protegiendo así a
las personas y al medio ambiente.
Reservado el derecho de modificación.
Bosch eBike Systems
