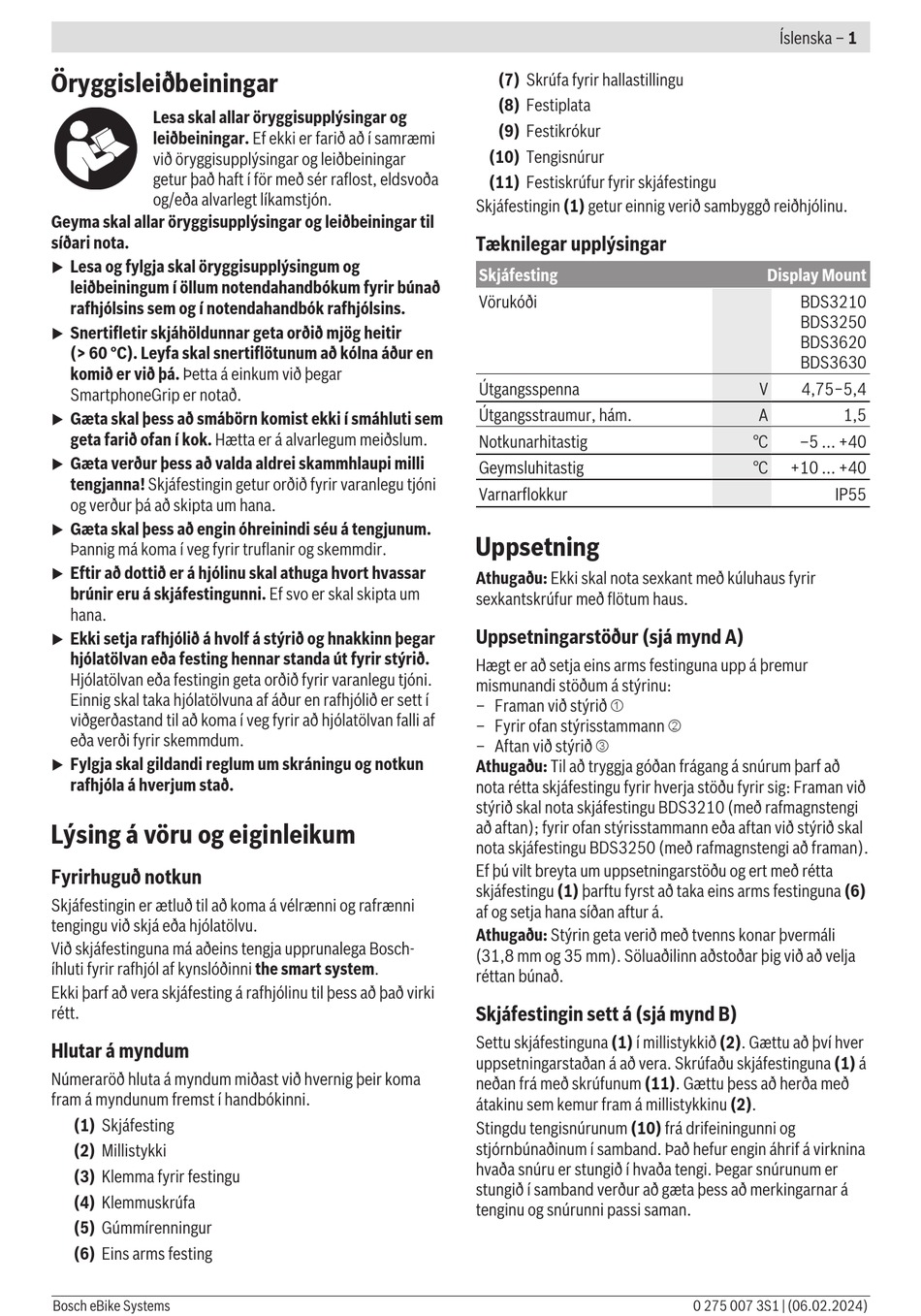

Öryggisleiðbeiningar
Lesa skal allar öryggisupplýsingar og
leiðbeiningar. Ef ekki er farið að í samræmi
við öryggisupplýsingar og leiðbeiningar
getur það haft í för með sér raflost, eldsvoða
og/eða alvarlegt líkamstjón.
Geyma skal allar öryggisupplýsingar og leiðbeiningar til
síðari nota.
Lesa og fylgja skal öryggisupplýsingum og
u
leiðbeiningum í öllum notendahandbókum fyrir búnað
rafhjólsins sem og í notendahandbók rafhjólsins.
Snertifletir skjáhöldunnar geta orðið mjög heitir
u
(> 60 °C). Leyfa skal snertiflötunum að kólna áður en
komið er við þá. Þetta á einkum við þegar
SmartphoneGrip er notað.
Gæta skal þess að smábörn komist ekki í smáhluti sem
u
geta farið ofan í kok. Hætta er á alvarlegum meiðslum.
Gæta verður þess að valda aldrei skammhlaupi milli
u
tengjanna! Skjáfestingin getur orðið fyrir varanlegu tjóni
og verður þá að skipta um hana.
Gæta skal þess að engin óhreinindi séu á tengjunum.
u
Þannig má koma í veg fyrir truflanir og skemmdir.
Eftir að dottið er á hjólinu skal athuga hvort hvassar
u
brúnir eru á skjáfestingunni. Ef svo er skal skipta um
hana.
Ekki setja rafhjólið á hvolf á stýrið og hnakkinn þegar
u
hjólatölvan eða festing hennar standa út fyrir stýrið.
Hjólatölvan eða festingin geta orðið fyrir varanlegu tjóni.
Einnig skal taka hjólatölvuna af áður en rafhjólið er sett í
viðgerðastand til að koma í veg fyrir að hjólatölvan falli af
eða verði fyrir skemmdum.
Fylgja skal gildandi reglum um skráningu og notkun
u
rafhjóla á hverjum stað.
Lýsing á vöru og eiginleikum
Fyrirhuguð notkun
Skjáfestingin er ætluð til að koma á vélrænni og rafrænni
tengingu við skjá eða hjólatölvu.
Við skjáfestinguna má aðeins tengja upprunalega Bosch-
íhluti fyrir rafhjól af kynslóðinni the smart system.
Ekki þarf að vera skjáfesting á rafhjólinu til þess að það virki
rétt.
Hlutar á myndum
Númeraröð hluta á myndum miðast við hvernig þeir koma
fram á myndunum fremst í handbókinni.
(1) Skjáfesting
(2) Millistykki
(3) Klemma fyrir festingu
(4) Klemmuskrúfa
(5) Gúmmírenningur
(6) Eins arms festing
Bosch eBike Systems
(7) Skrúfa fyrir hallastillingu
(8) Festiplata
(9) Festikrókur
(10) Tengisnúrur
(11) Festiskrúfur fyrir skjáfestingu
Skjáfestingin (1) getur einnig verið sambyggð reiðhjólinu.
Tæknilegar upplýsingar
Skjáfesting
Vörukóði
Útgangsspenna
Útgangsstraumur, hám.
Notkunarhitastig
Geymsluhitastig
Varnarflokkur
Uppsetning
Athugaðu: Ekki skal nota sexkant með kúluhaus fyrir
sexkantskrúfur með flötum haus.
Uppsetningarstöður (sjá mynd A)
Hægt er að setja eins arms festinguna upp á þremur
mismunandi stöðum á stýrinu:
– Framan við stýrið ➀
– Fyrir ofan stýrisstammann ➁
– Aftan við stýrið ➂
Athugaðu: Til að tryggja góðan frágang á snúrum þarf að
nota rétta skjáfestingu fyrir hverja stöðu fyrir sig: Framan við
stýrið skal nota skjáfestingu BDS3210 (með rafmagnstengi
að aftan); fyrir ofan stýrisstammann eða aftan við stýrið skal
nota skjáfestingu BDS3250 (með rafmagnstengi að framan).
Ef þú vilt breyta um uppsetningarstöðu og ert með rétta
skjáfestingu (1) þarftu fyrst að taka eins arms festinguna (6)
af og setja hana síðan aftur á.
Athugaðu: Stýrin geta verið með tvenns konar þvermáli
(31,8 mm og 35 mm). Söluaðilinn aðstoðar þig við að velja
réttan búnað.
Skjáfestingin sett á (sjá mynd B)
Settu skjáfestinguna (1) í millistykkið (2). Gættu að því hver
uppsetningarstaðan á að vera. Skrúfaðu skjáfestinguna (1) á
neðan frá með skrúfunum (11). Gættu þess að herða með
átakinu sem kemur fram á millistykkinu (2).
Stingdu tengisnúrunum (10) frá drifeiningunni og
stjórnbúnaðinum í samband. Það hefur engin áhrif á virknina
hvaða snúru er stungið í hvaða tengi. Þegar snúrunum er
stungið í samband verður að gæta þess að merkingarnar á
tenginu og snúrunni passi saman.
Íslenska – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V
4,75−5,4
A
1,5
°C
–5 ... +40
°C
+10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
