Bosch Display Mount Originalbetriebsanleitung Seite 13

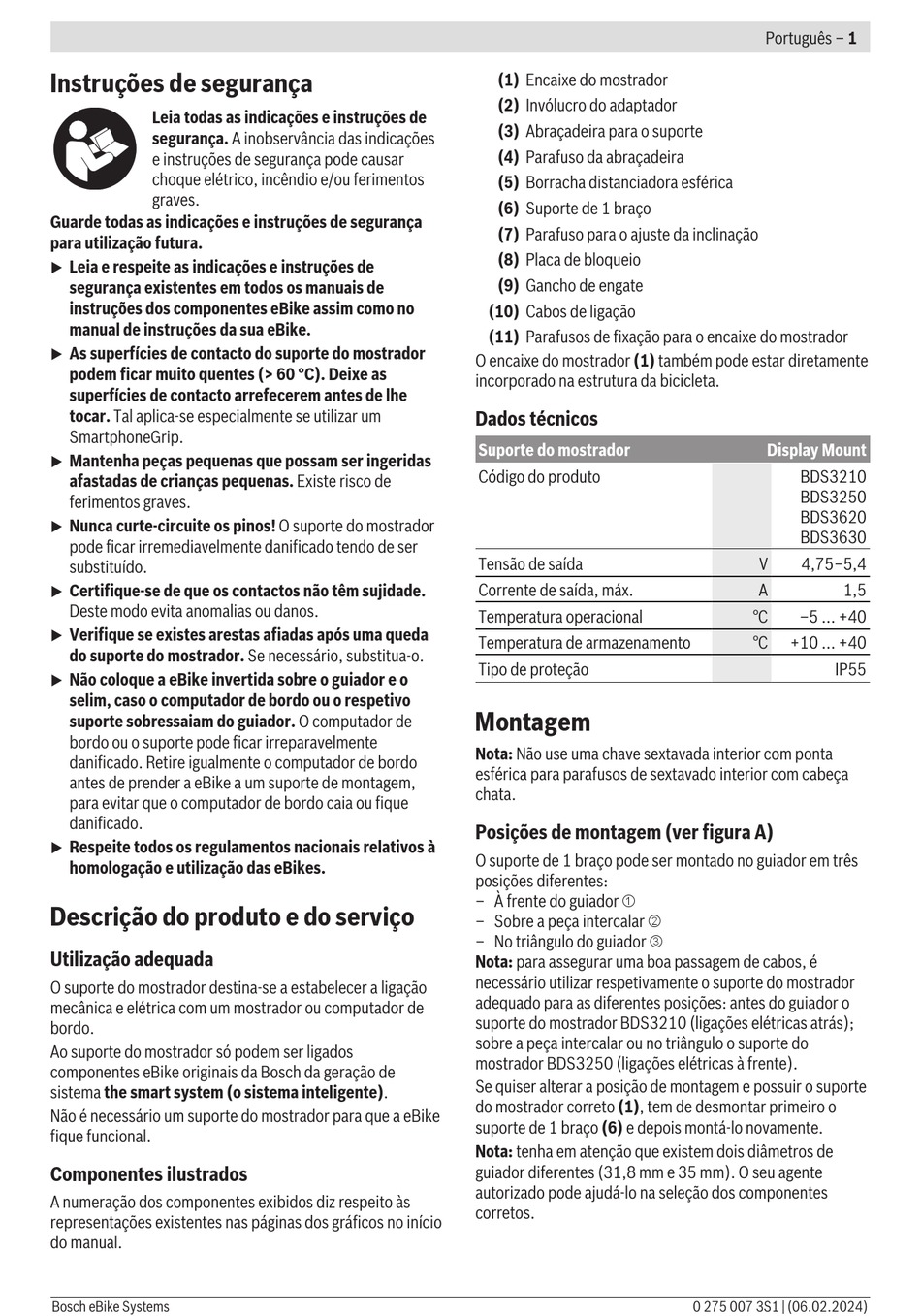

Instruções de segurança
Leia todas as indicações e instruções de
segurança. A inobservância das indicações
e instruções de segurança pode causar
choque elétrico, incêndio e/ou ferimentos
graves.
Guarde todas as indicações e instruções de segurança
para utilização futura.
Leia e respeite as indicações e instruções de
u
segurança existentes em todos os manuais de
instruções dos componentes eBike assim como no
manual de instruções da sua eBike.
As superfícies de contacto do suporte do mostrador
u
podem ficar muito quentes (> 60 °C). Deixe as
superfícies de contacto arrefecerem antes de lhe
tocar. Tal aplica-se especialmente se utilizar um
SmartphoneGrip.
Mantenha peças pequenas que possam ser ingeridas
u
afastadas de crianças pequenas. Existe risco de
ferimentos graves.
Nunca curte-circuite os pinos! O suporte do mostrador
u
pode ficar irremediavelmente danificado tendo de ser
substituído.
Certifique-se de que os contactos não têm sujidade.
u
Deste modo evita anomalias ou danos.
Verifique se existes arestas afiadas após uma queda
u
do suporte do mostrador. Se necessário, substitua-o.
Não coloque a eBike invertida sobre o guiador e o
u
selim, caso o computador de bordo ou o respetivo
suporte sobressaiam do guiador. O computador de
bordo ou o suporte pode ficar irreparavelmente
danificado. Retire igualmente o computador de bordo
antes de prender a eBike a um suporte de montagem,
para evitar que o computador de bordo caia ou fique
danificado.
Respeite todos os regulamentos nacionais relativos à
u
homologação e utilização das eBikes.
Descrição do produto e do serviço
Utilização adequada
O suporte do mostrador destina-se a estabelecer a ligação
mecânica e elétrica com um mostrador ou computador de
bordo.
Ao suporte do mostrador só podem ser ligados
componentes eBike originais da Bosch da geração de
sistema the smart system (o sistema inteligente).
Não é necessário um suporte do mostrador para que a eBike
fique funcional.
Componentes ilustrados
A numeração dos componentes exibidos diz respeito às
representações existentes nas páginas dos gráficos no início
do manual.
Bosch eBike Systems
(1) Encaixe do mostrador
(2) Invólucro do adaptador
(3) Abraçadeira para o suporte
(4) Parafuso da abraçadeira
(5) Borracha distanciadora esférica
(6) Suporte de 1 braço
(7) Parafuso para o ajuste da inclinação
(8) Placa de bloqueio
(9) Gancho de engate
(10) Cabos de ligação
(11) Parafusos de fixação para o encaixe do mostrador
O encaixe do mostrador (1) também pode estar diretamente
incorporado na estrutura da bicicleta.
Dados técnicos
Suporte do mostrador
Código do produto
Tensão de saída
Corrente de saída, máx.
Temperatura operacional
Temperatura de armazenamento
Tipo de proteção
Montagem
Nota: Não use uma chave sextavada interior com ponta
esférica para parafusos de sextavado interior com cabeça
chata.
Posições de montagem (ver figura A)
O suporte de 1 braço pode ser montado no guiador em três
posições diferentes:
– À frente do guiador ➀
– Sobre a peça intercalar ➁
– No triângulo do guiador ➂
Nota: para assegurar uma boa passagem de cabos, é
necessário utilizar respetivamente o suporte do mostrador
adequado para as diferentes posições: antes do guiador o
suporte do mostrador BDS3210 (ligações elétricas atrás);
sobre a peça intercalar ou no triângulo o suporte do
mostrador BDS3250 (ligações elétricas à frente).
Se quiser alterar a posição de montagem e possuir o suporte
do mostrador correto (1), tem de desmontar primeiro o
suporte de 1 braço (6) e depois montá-lo novamente.
Nota: tenha em atenção que existem dois diâmetros de
guiador diferentes (31,8 mm e 35 mm). O seu agente
autorizado pode ajudá-lo na seleção dos componentes
corretos.
Português – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75−5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
