4 Raccordement électrique
Les capteurs de pression peuvent être raccordés à des amplificateurs de
mesure de fréquences porteuses ou de tension continue.
Les deux figures ci‐dessous présentent le raccordement électrique du P3MBP
BlueLine et du P3 Top Class BlueLine.
Signal de mesure (+)
Signal de mesure (-)
Tension d'alimentation du pont (+)
Fil de contre réaction (+)
Tension d'alimentation du pont (-)
Fil de contre‐réaction (-)
vacant
vacant
vacant
vacant
9
3
2
4
5
6
7
10

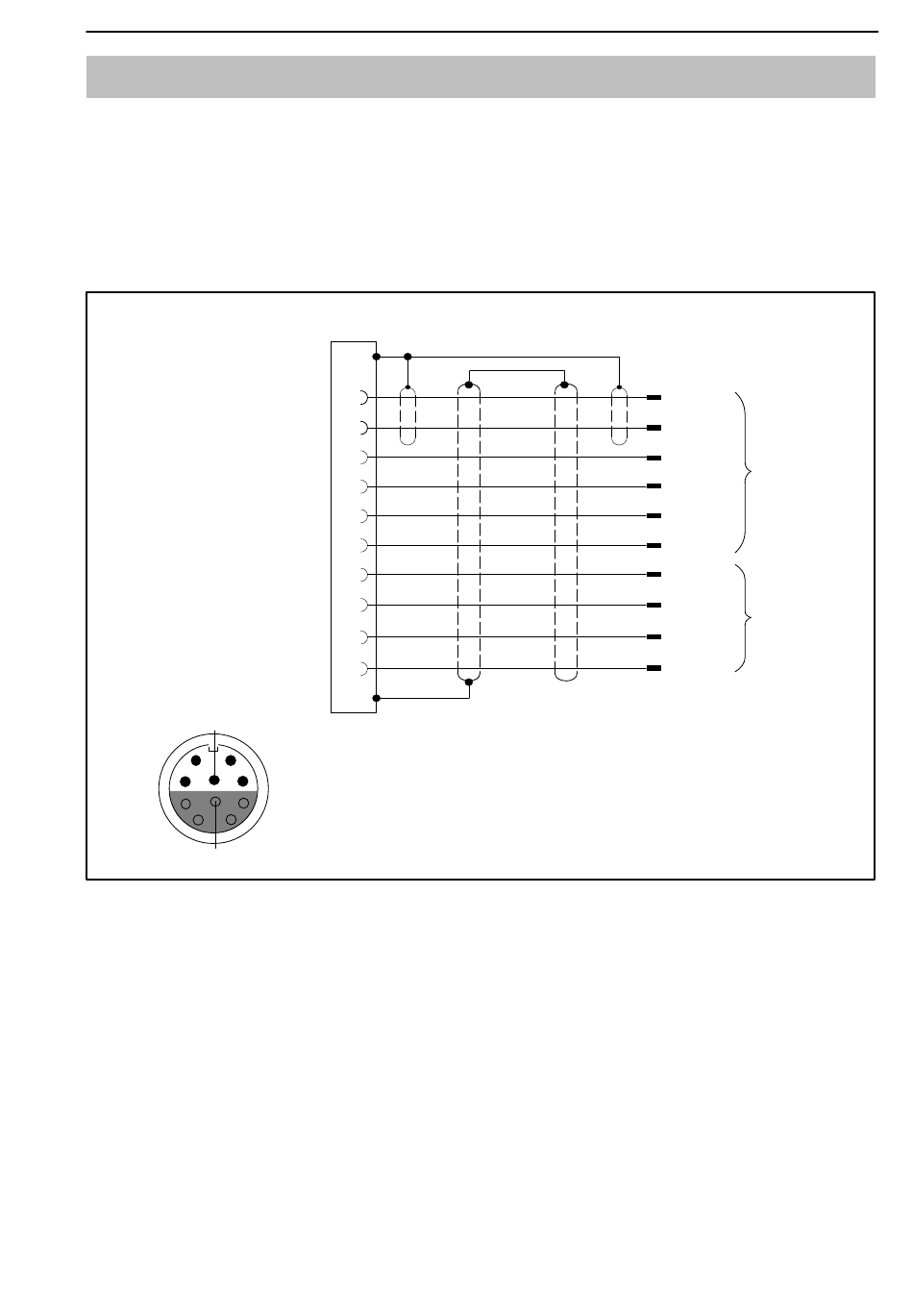

Raccordement électrique du capteur de pression P3MBP BlueLine
Fig. 4.1:
Le blindage du câble est relié au boîtier du capteur (voir "Concept de blindage
Greenline de HBM"; téléchargement dans l'Internet à l'adresse suivante :
http://www.hbm.com/Greenline).
A2222-4.0 en/de/fr
1
4
3
6
2
7
9
8
10
5
1
Connecteur femelle Lemo FFA.2E.310.CLAC65
8
Vue : capteur de pression
53
blanc
rouge
bleu
Branchement
du capteur
vert
noir
gris
orange
jaune
vacant
violet
marron
