ACHTUNG:
Zum Anziehen darf der Schraubenschlüssel (SW 27) nur an der
Schlüsselfläche am Aufspannflansch und nicht am Gehäuse oder
an der Kabeleinführung angesetzt werden. Das zulässige Anzieh­
drehmoment beträgt bei 5000 bar ca. 30 Nm, bei 10000 bar und
15000 bar ca. 120 Nm.
min. 17
19
P3MBP 5000 bar
min. 17
19
P3MBP 10000 bar und 15000 bar

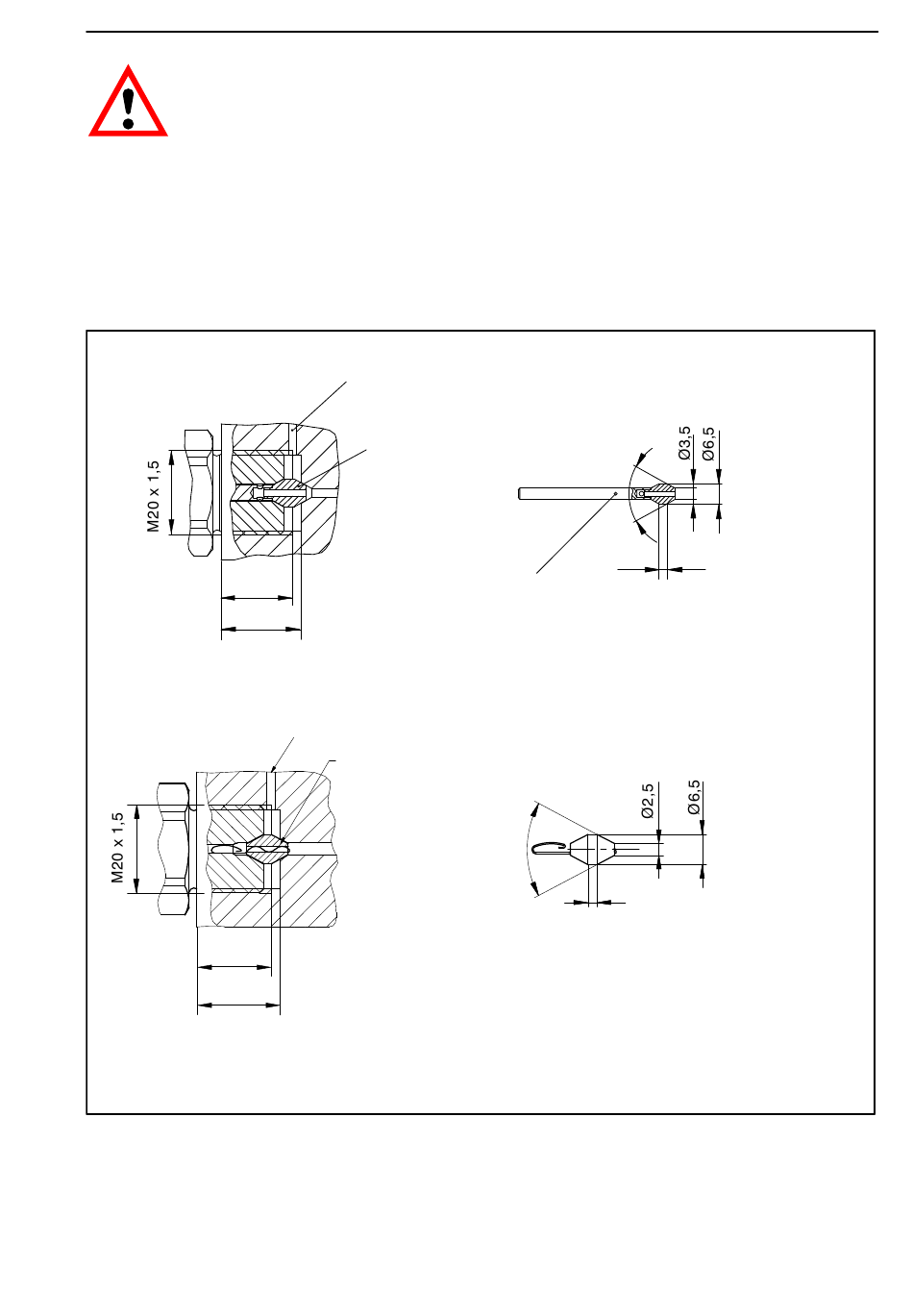

Abb. 3.1: Einbau der Druckaufnehmer
A2222-4.0 en/de/fr
Entlastungsbohrung
Doppelkegeldichtung
Dichtung mit Füllkörper
Entlastungsbohrung
Doppelkegeldichtung
o
58
Kegeldichtung
o
56
2
31
2,7
