HBM P3 Top Class BlueLine Bedienungsanleitung Seite 51

BlueLine
ATTENTION :
Pour serrer, ne placer la clé à vis (s.p. 27) que sur la surface de
la clé au niveau de la bride de fixation et pas sur le boîtier ou sur
l'entrée de câble. Le couple de serrage admissible est d'env.
30 Nm pour 5000 bars, ainsi que d'env. 120 Nm pour 10000 bars
et 15000 bars.
min. 17
19
P3MBP 5000 bars
min. 17
19
P3MBP 10000 bars et 15000 bars

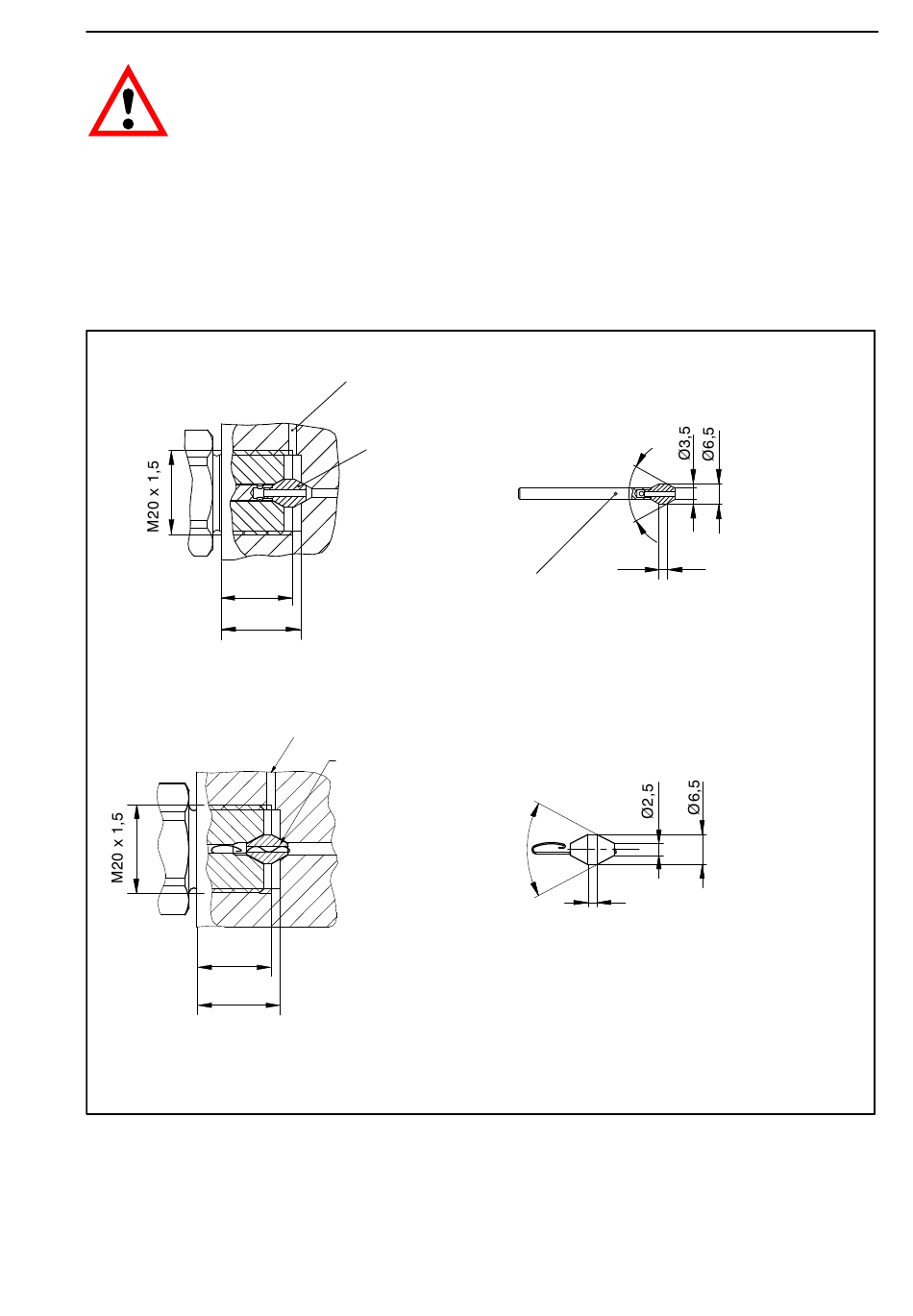

Fig. 3.1: Montage des capteurs de pression
A2222-4.0 en/de/fr
Alésage de décharge
Joint biconique
Joint avec corps de remplissage
Alésage de décharge
Joint biconique
o
58
Joint conique
o
56
2
51
2,7
