Froling PT4e 200 Montageanleitung Seite 62

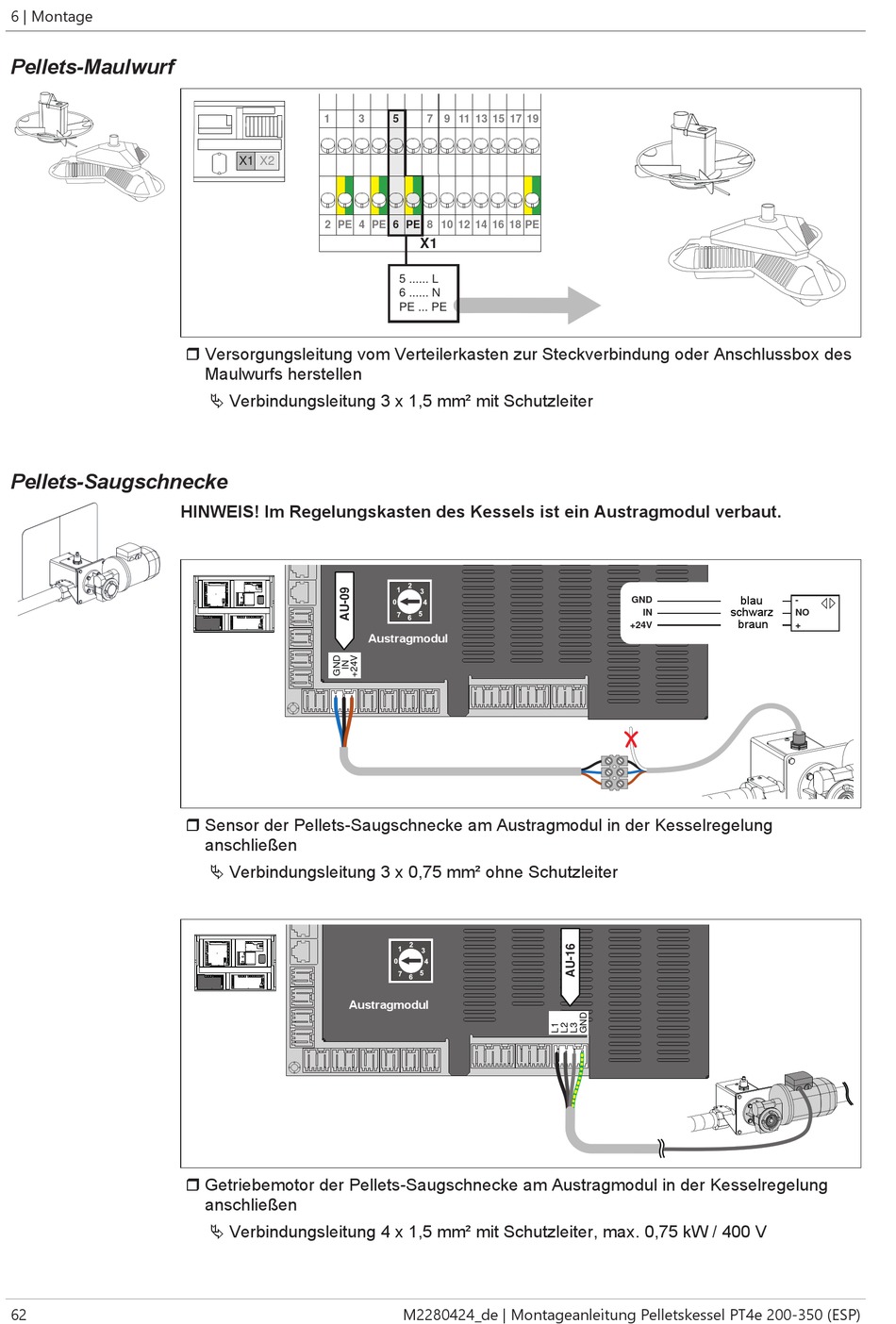

6 | Montage
Pellets-Maulwurf
Pellets-Saugschnecke
62
1
X1 X2
2 PE 4 PE
r Versorgungsleitung vom Verteilerkasten zur Steckverbindung oder Anschlussbox des
Maulwurfs herstellen
Ä Verbindungsleitung 3 x 1,5 mm² mit Schutzleiter
HINWEIS! Im Regelungskasten des Kessels ist ein Austragmodul verbaut.
r Sensor der Pellets-Saugschnecke am Austragmodul in der Kesselregelung
anschließen
Ä Verbindungsleitung 3 x 0,75 mm² ohne Schutzleiter
Austragmodul
r Getriebemotor der Pellets-Saugschnecke am Austragmodul in der Kesselregelung
anschließen
Ä Verbindungsleitung 4 x 1,5 mm² mit Schutzleiter, max. 0,75 kW / 400 V
3 5 7 9 11 13 15 17 19
6 PE 8 10 12 14 16 18 PE
X1
5 ...... L
6 ...... N
PE ... PE
Austragmodul
M2280424_de | Montageanleitung Pelletskessel PT4e 200-350 (ESP)
F2 (18)
F3 (19)
blau
GND
schwarz
IN
F4 (20)
braun
+24V
F5 (21)
F6 (22)
F2 (18)
F3 (19)
F4 (20)
F5 (21)
F6 (22)
-
NO
+
