Froling PT4e 200 Montageanleitung Seite 61

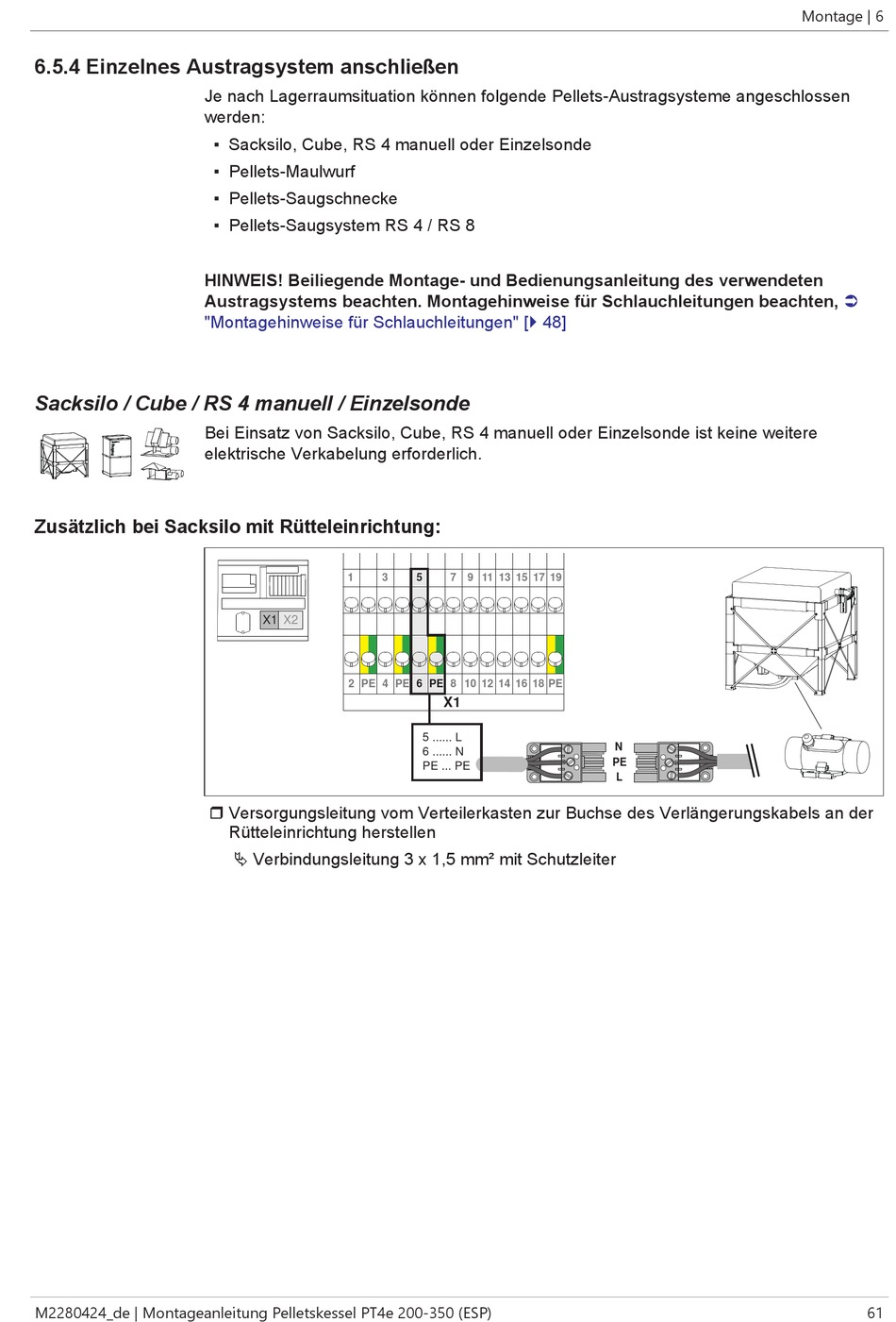

6.5.4 Einzelnes Austragsystem anschließen
Sacksilo / Cube / RS 4 manuell / Einzelsonde
Zusätzlich bei Sacksilo mit Rütteleinrichtung:
M2280424_de | Montageanleitung Pelletskessel PT4e 200-350 (ESP)
Je nach Lagerraumsituation können folgende Pellets-Austragsysteme angeschlossen
werden:
▪ Sacksilo, Cube, RS 4 manuell oder Einzelsonde
▪ Pellets-Maulwurf
▪ Pellets-Saugschnecke
▪ Pellets-Saugsystem RS 4 / RS 8
HINWEIS! Beiliegende Montage- und Bedienungsanleitung des verwendeten
Austragsystems beachten. Montagehinweise für Schlauchleitungen beachten,
"Montagehinweise für Schlauchleitungen" [} 48]
Bei Einsatz von Sacksilo, Cube, RS 4 manuell oder Einzelsonde ist keine weitere
elektrische Verkabelung erforderlich.
1
X1 X2
2 PE 4 PE
r Versorgungsleitung vom Verteilerkasten zur Buchse des Verlängerungskabels an der
Rütteleinrichtung herstellen
Ä Verbindungsleitung 3 x 1,5 mm² mit Schutzleiter
3 5 7 9 11 13 15 17 19
6 PE 8 10 12 14 16 18 PE
X1
5 ...... L
6 ...... N
PE ... PE
N
PE
L
Montage | 6
Ü
61
