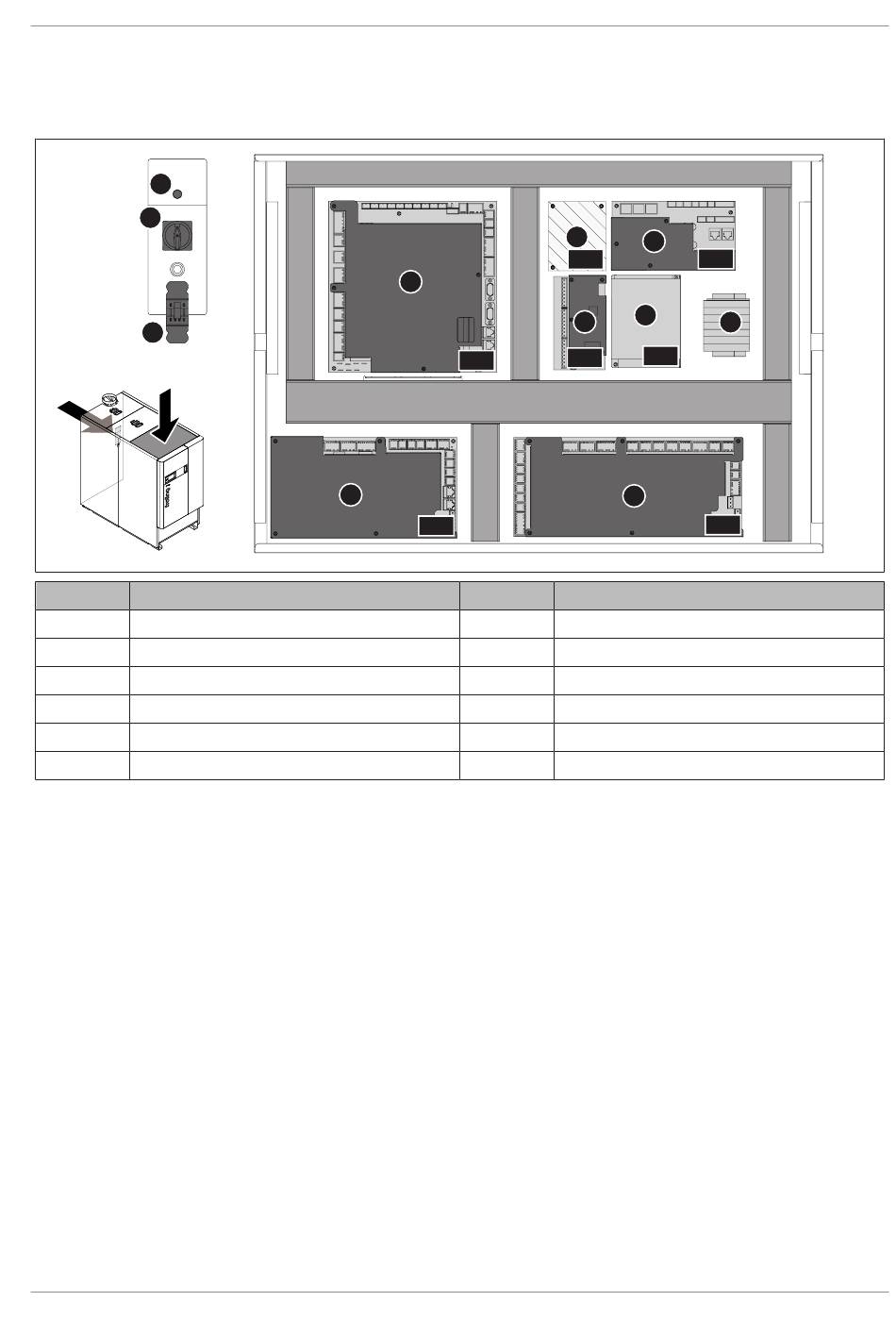

6.5.1 Platinenübersicht
PT4e 200-250
1
2
3
Pos.
1 Sicherheitstemperaturbegrenzer (STB)
2 Hauptschalter
3 Netzanschluss-Stecker
4 Kernmodul
5 Rücklaufmischermodul (nicht verwendet)
6 Hydraulikmodul
M2280424_de | Montageanleitung Pelletskessel PT4e 200-350 (ESP)
4
10
Benennung
5
RL
7
DG
KM
AU
Pos.
7 Digitalmodul (Adresse 1)
8 Schaltnetzteil
9 Reihenklemmen
10 Austragmodul (Adresse 0)
11 Hackgutmodul
6
HY
8
9
SN
11
HG
Benennung
