Froling PT4e 200 Montageanleitung Seite 47

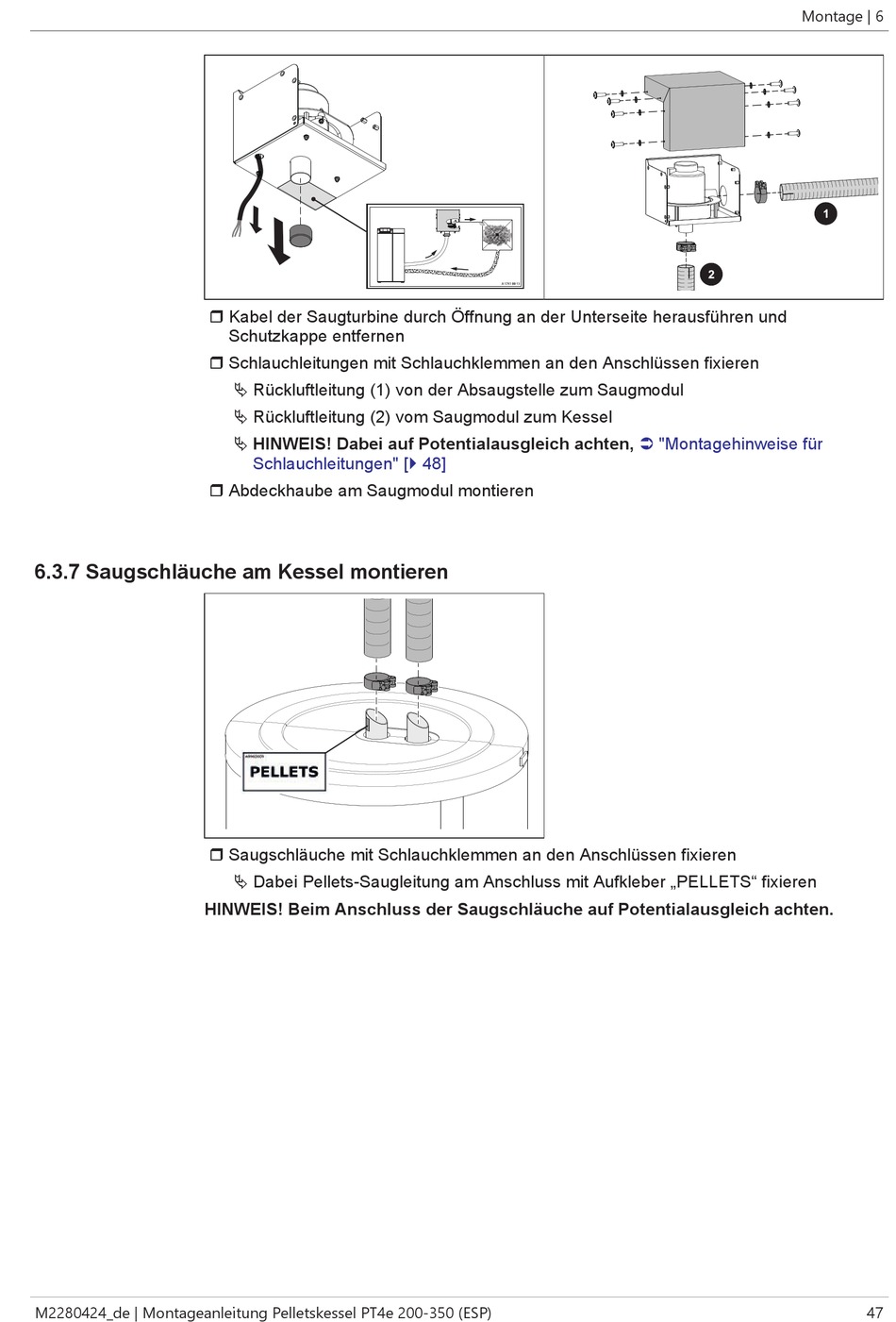

6.3.7 Saugschläuche am Kessel montieren
M2280424_de | Montageanleitung Pelletskessel PT4e 200-350 (ESP)
r Kabel der Saugturbine durch Öffnung an der Unterseite herausführen und
Schutzkappe entfernen
r Schlauchleitungen mit Schlauchklemmen an den Anschlüssen fixieren
Ä Rückluftleitung (1) von der Absaugstelle zum Saugmodul
Ä Rückluftleitung (2) vom Saugmodul zum Kessel
Ä HINWEIS! Dabei auf Potentialausgleich achten,
Schlauchleitungen" [} 48]
r Abdeckhaube am Saugmodul montieren
r Saugschläuche mit Schlauchklemmen an den Anschlüssen fixieren
Ä Dabei Pellets-Saugleitung am Anschluss mit Aufkleber „PELLETS" fixieren
HINWEIS! Beim Anschluss der Saugschläuche auf Potentialausgleich achten.
Montage | 6
Ü "Montagehinweise für
47
