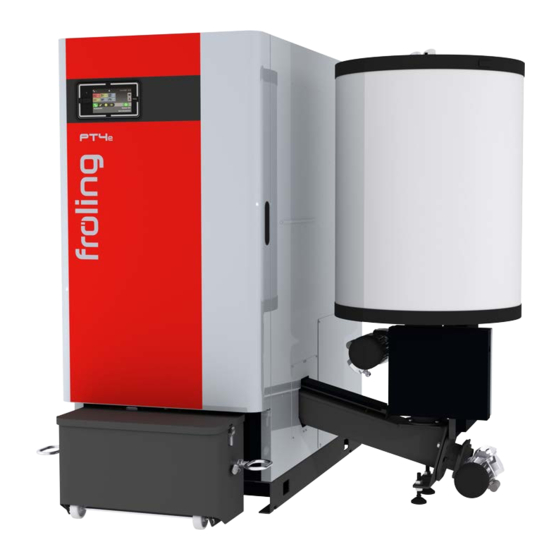

Froling PT4e 100 Montageanleitung

Vorschau ausblenden Andere Handbücher für PT4e 100:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

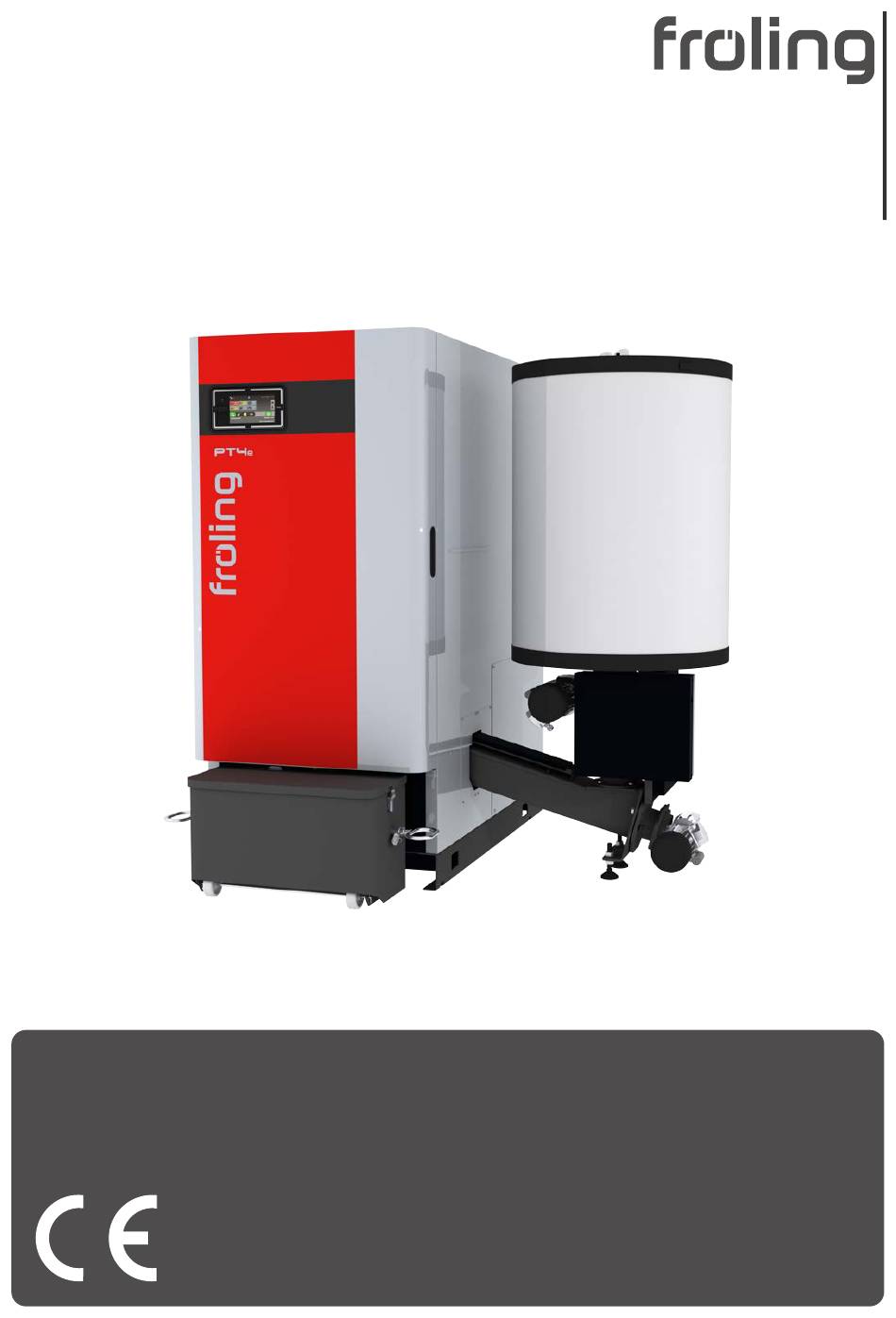

Montageanleitung
Pelletskessel PT4e 100-180 (ESP)
Deutschsprachige Original-Montageanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M2270424_de | Ausgabe 18.06.2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling PT4e 100

Inhaltszusammenfassung für Froling PT4e 100

  • Seite 1 Montageanleitung Pelletskessel PT4e 100-180 (ESP) Deutschsprachige Original-Montageanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M2270424_de | Ausgabe 18.06.2024...

  • Seite 2: Inhaltsverzeichnis

    3.8 Pufferspeicher ............................18 3.9 Rücklaufanhebung ..........................19 3.10 Kesselentlüftung............................ 19 4 Technik................................. 20 4.1 Abmessungen PT4e 100-180 / PT4e 100-180 ESP ................20 4.2 Komponenten und Anschlüsse ......................22 4.3 Externes Saugmodul..........................23 4.4 Technische Daten ..........................24 4.4.1 PT4e 100 - 120 .......................... 24 4.4.2 PT4e 100 - 120 ESP ........................
  • Seite 3 7.1 Vor Erstinbetriebnahme / Kessel konfigurieren..................74 7.2 Erstinbetriebnahme ..........................75 7.2.1 Zulässige Brennstoffe ........................ 75 7.2.2 Unzulässige Brennstoffe ......................75 8 Außerbetriebnahme ............................ 76 8.1 Betriebsunterbrechung.......................... 76 8.2 Demontage............................76 8.3 Entsorgung............................76 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 4: Allgemein

    FRÖLING-Kundendienst wird die Gültigkeit der Übergabeerklärung am Kundendienst- Leistungsnachweis vermerkt. 1.1 Über diese Anleitung Die vorliegende Montageanleitung beinhaltet Informationen für folgende Kesselgrößen des PT4e / PT4e ESP: 100, 110, 120, 140, 150, 160, 170, 180; M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 5: Entsorgung Von Verpackungsmaterial

    Überprüfen Sie zusätzlich die Richtlinien Ihrer Gemeinde für die korrekte Entsorgung. Angaben gemäß Kennzeichnungssystem der Richtlinie 97/129/EG: Identifikationscode / Material Entsorgungshinweis Wellpappe Papier-Sammlung Holz Überprüfen Sie die Richtlinien Ihrer Gemeinde für die korrekte Entsorgung Polyethylen niedriger Kunststoff-Sammlung Dichte LDPE Styropor Kunststoff-Sammlung M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 6: Sicherheit

    Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 7: Qualifikation Des Montagepersonals

    Das Montagepersonal muss die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.3 Schutzausrüstung des Montagepersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Transport, Aufstellung und Montage: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Sicherheitsschuhe (mind. Schutzklasse S1P) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 8: Ausführungshinweise

    (Deutschland) SWKI BT 102-01 Wasserbeschaffenheit für Heizungs-, Dampf-, Kälte- und Klimaanlagen (Schweiz) UNI 8065 Technische Norm zur Regelung der Heizwasseraufbereitung. DM 26.06.2015 (Ministerialdekret der Mindestanforderungen) Anweisungen der Norm und deren Aktualisierungen befolgen. (Italien) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 9: Verordnungen Und Normen Für Zulässige Brennstoffe

    ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 10: Kaminanschluss / Kaminsystem

    Gemäß EN 303-5 ist die gesamte Abgasanlage so auszuführen, dass möglichen Versottungen, ungenügendem Förderdruck und Kondensation vorgebeugt wird. Zudem können im zulässigen Betriebsbereich des Kessels Abgastemperaturen auftreten, die niedriger als 160 K über Raumtemperatur sind. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 11: Verbindungsleitung Zum Kamin

    ▪ 3 x nominaler Durchmesser der Verbindungsleitung, mindestens aber 375 mm (NM) ▪ 1,5 x nominaler Durchmesser der Verbindungsleitung bei Strahlungsschutz mit Hinterlüftung, mindestens aber 200 mm (NM) HINWEIS! Die Mindestabstände sind entsprechend den regional geltenden Normen und Richtlinien einzuhalten M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 12: Messöffnung

    3.4.4 Verpuffungsklappe Laut TRVB H 118 (nur Österreich) ist in der Verbindungsleitung zum Kamin in unmittelbarer Nähe des Heizkessels eine Verpuffungsklappe anzuordnen. Die Situierung ist so vorzunehmen, dass eine Gefährdung von Personen ausgeschlossen wird! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 13: Verbrennungsluft

    3.5.2 Raumluftabhängige Betriebsweise Die Verbrennungsluft wird dem Aufstellungsort entnommen. Das drucklose Nachströmen der benötigten Luftmenge muss entsprechend sichergestellt sein. Kessel im raumluftabhängigen Betrieb Luftsaugende Anlage (z. B. Zentralstaubsauganlage, Wohnraumlüftung) Unterdrucküberwachung Verbrennungsluftzufuhr von außen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 14 Betrieb aller mechanischen und natürlichen Be- und Entlüftungsanlagen ausreichende Verbrennungsluft nachströmen kann. Dabei muss der Aufstellungsort ein Mindestvolumen entsprechend den regional gültigen Normen aufweisen. Normenhinweis Österreich: OIB-Richtlinie 3 – Hygiene, Gesundheit und Umweltschutz Deutschland: Muster-Feuerungsverordnung (MFeuV) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 15: Heizungswasser

    1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 16 ▪ Nur jene Bereiche mit frostgeschütztem Wärmeträgermedium füllen, die von möglichem Frost betroffen sind (TIPP: Systemtrennung) ▪ Dosierung des Frostschutzes gemäß Angaben des Herstellers regelmäßig prüfen ▪ Frostgeschütztes Wärmeträgermedium nach Ablauf der Haltbarkeit entsorgen und Anlage neu befüllen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 17: Druckhaltesysteme

    Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 18: Pufferspeicher

    Warmwasserspeicher gemäß Verordnung (EU) 2015/ 1189 (Ökodesign-Richtlinie) Es wird empfohlen, dass der Kessel mit einem Warmwasserspeicher betrieben wird. Das empfohlene Speichervolumen = 20 x Pr, wobei Pr als Nennwärmeleistung in kW anzugeben ist. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 19: Rücklaufanhebung

    Vor dem automatischen Entlüftungsventil ein senkrechtes Rohrstück als Beruhigungsstrecke einbauen, damit das Entlüftungsventil über dem Niveau des Kesselwassers positioniert ist Empfehlung: r Mikroblasenabscheider in den Leitungen zum Kessel einbauen Ä Anleitungen des Herstellers beachten! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 20: Technik

    4 | Technik 4 Technik 4.1 Abmessungen PT4e 100-180 / PT4e 100-180 ESP Maß Benennung 100-120 130-180 Abstand Anschluss Sicherheitswärmetauscher Kesselvorderseite Abstand Anschlüsse Sicherheitswärmetauscher Länge Partikelabscheider (optional) Abstand Anschluss Stoker zu Kesselrückseite 1165 Länge Kessel 1420 1770 Gesamtlänge 1790 2110...
  • Seite 21 Abstand Anschluss Rücklauf zu Kesselseite Abstand Anschluss Entleerung zu Kesselseite Höhe Anschluss Entleerung Höhe Anschluss Rücklauf 1125 1210 Höhe Anschluss Abgasrohr hinten 1200 1290 Höhe Anschluss Sicherheitswärmetauscher 1620 Höhe Anschluss Vorlauf 1545 1660 1. optional M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 22: Komponenten Und Anschlüsse

    Abgasrohranschluss hinten (optional) 179 mm 199 mm Kesselrücklauf 2“ Mischer der Rücklaufanhebung Pumpe der Rücklaufanbebung Strangregulierventil Entleerung 1“ Aschebehälter 55 Liter 75 Liter Anschluss Saugleitung (Aufkleber PELLETS) 50 mm Anschluss Rückluftleitung 50 mm M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 23: Externes Saugmodul

    Technik | 4 4.3 Externes Saugmodul Maß Benennung Einheit Baugröße 1 Baugröße 2 Länge Saugmodul Breite Saugmodul Höhe Saugmodul Gesamthöhe inkl. Schlauchanschluss Anschluss Rückluftleitung (Leitung zur Absaugstelle) Anschluss Rückluftleitung (Leitung vom Kessel) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 24: Technische Daten

    87,6 Nennwärmeleistung (η Hilfsstromverbrauch bei Nennwärmeleistung (el 0,129 0,128 0,127 Hilfsstromverbrauch bei 30% der Nennwärmeleistung 0,048 0,049 0,049 Hilfsstromverbrauch im Bereitschaftsmodus (P 0,015 0,014 0,014 Eingesetzter Temperaturregler Lambdatronic H 3200 Klasse des Temperaturreglers M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 25: Pt4E 100 - 120 Esp

    3. detaillierte Informationen zum Brennstoff in der Bedienungsanleitung, Abschnitt „Zulässige Brennstoffe“ Produktdaten gemäß Verordnung (EU) 2015/1187 und 2015/1189 Benennung PT4e 100 – 120 ESP Anheizmodus automatisch Brennwertkessel nein Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät nein Ü "Pufferspeicher" [} 18] Pufferspeichervolumen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 26 1. Angegebene Emissionswerte beziehen sich auf trockenes Abgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar. Die angegebenen Beurteilungswerte wurden auf die nächste natürliche Zahl gerundet. Mit „<“ gekennzeichnete Werte stellen die relative Nachweisgrenze der eingesetzten Messverfahren bzw. der eingesetzten Messgerätekonfigurationen dar. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 27: Pt4E 140 - 150

    Hilfsstromverbrauch bei Nennwärmeleistung (el 0,125 0,124 Hilfsstromverbrauch bei 30% der Nennwärmeleistung 0,051 0,052 Hilfsstromverbrauch im Bereitschaftsmodus (P 0,014 0,014 Eingesetzter Temperaturregler Lambdatronic H 3200 Klasse des Temperaturreglers Beitrag des Temperaturreglers zum Energieeffizienzindex einer Verbundanlage Raumheizungs-Jahresnutzungsgrad ηs M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 28: Pt4E 140 - 150 Esp

    Produktdaten gemäß Verordnung (EU) 2015/1187 und 2015/1189 Benennung PT4e 140 – 150 ESP Anheizmodus automatisch Brennwertkessel nein Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät nein Ü "Pufferspeicher" [} 18] Pufferspeichervolumen Bevorzugter Brennstoff Pressholz in Form von Pellets Abgegebene Nutzwärme bei Nennwärmeleistung (P M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 29 1. Angegebene Emissionswerte beziehen sich auf trockenes Abgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar. Die angegebenen Beurteilungswerte wurden auf die nächste natürliche Zahl gerundet. Mit „<“ gekennzeichnete Werte stellen die relative Nachweisgrenze der eingesetzten Messverfahren bzw. der eingesetzten Messgerätekonfigurationen dar. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 30: Pt4E 160 - 180

    0,122 Hilfsstromverbrauch bei 30% der Nennwärmeleistung 0,052 0,053 0,054 Hilfsstromverbrauch im Bereitschaftsmodus (P 0,014 0,013 0,013 Eingesetzter Temperaturregler Lambdatronic H 3200 Klasse des Temperaturreglers Beitrag des Temperaturreglers zum Energieeffizienzindex einer Verbundanlage Raumheizungs-Jahresnutzungsgrad ηs M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 31: Pt4E 160 - 180 Esp

    Produktdaten gemäß Verordnung (EU) 2015/1187 und 2015/1189 Benennung PT4e 160 – 180 ESP Anheizmodus automatisch Brennwertkessel nein Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät nein Ü "Pufferspeicher" [} 18] Pufferspeichervolumen Bevorzugter Brennstoff Pressholz in Form von Pellets Abgegebene Nutzwärme bei Nennwärmeleistung (P M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 32 1. Angegebene Emissionswerte beziehen sich auf trockenes Abgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar. Die angegebenen Beurteilungswerte wurden auf die nächste natürliche Zahl gerundet. Mit „<“ gekennzeichnete Werte stellen die relative Nachweisgrenze der eingesetzten Messverfahren bzw. der eingesetzten Messgerätekonfigurationen dar. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 33: Daten Zur Auslegung Des Abgassystems

    Abgastemperatur bei Nennlast °C Abgastemperatur bei Teillast -Volumskonzentration bei Nennlast / Teillast 12,8 / 11,8 13,3 / 12,3 13,3 / 12,3 -Volumskonzentration bei Nennlast / Teillast 7,5 / 8,5 7,0 / 8,0 7,0 / 8,0 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 34: Daten Zur Auslegung Einer Notstromversorgung

    Notwendiger Förderdruck bei Nennlast mbar 0,05 Notwendiger Förderdruck bei Teillast mbar 0,02 Maximal zulässiger Förderdruck mbar Abgasrohrdurchmesser 4.4.8 Daten zur Auslegung einer Notstromversorgung Benennung Wert Dauerleistung (dreiphasig) 6375 Nennspannung 400 ± 6% Frequenz 50 ± 2% M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 35: Transport Und Lagerung

    Zellradschleuseneinheit 5.2 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: r Komponenten an geschütztem Ort staubfrei und trocken lagern Ä Feuchtigkeit und Frost können zu Beschädigungen an Komponenten, insbesondere der elektrischen Bauteile führen! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 36: Einbringung

    Ü "Kessel von Palette demontieren" [} 37] Einbringung mit Kran: r Deckel und Wärmedämmung abnehmen Ä PT4e 100-120: ein Deckel Ä PT4e 140-180: zwei Deckel r Verschraubung lösen und Wärmetauscherdeckel öffnen Ä Mitgelieferten Schlüssel verwenden M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 37: Positionierung Am Aufstellungsort

    5.4 Positionierung am Aufstellungsort 5.4.1 Kessel von Palette demontieren r Fixierbänder durchtrennen und Kartonage nach oben abnehmen r Isoliertür öffnen und Schlüsselblech aus Sicherheitsendschalter ziehen r Aschebehälter am Verriegelungshebel entriegeln und Aschebehälter von Kessel abziehen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 38 Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren r Anheben und zur vorgesehenen Position transportieren Ä Dabei Bedienungs- und Wartungsbereiche der Anlage beachten! HINWEIS! Die Einbringmaße entsprechen den Abmessungen des Kessels, siehe Kapitel „Abmessungen“. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 39: Bedienungs- Und Wartungsbereiche Der Anlage

    ▪ Zusätzlich Normen für Schallschutz beachten! (ÖNORM H 5190 - Schallschutztechnische Maßnahmen) 800 mm 300 mm 300 mm 500 mm 150 mm 500 mm 300 mm 1. Wartungsbereich zum Ausbau der WOS-Federn nach oben M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 40: Montage

    Bodenisolierung Verteilerkasten Sylomer-Unterlagen (5 Stück) Temperaturfühler Aschebehälter Stokereinheit Abdeckhaube Saugmodul Blenden Stokereinheit Saugmodul 6.2 Mitgeliefertes Zubehör Schürgerät mit Halterung Schlüssel für Türbeschläge und WOS-Deckel Steckschlüssel SW 13 Reinigungsbürste 24 x 50 x 1200 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 41: Kessel Montieren

    Stokereinheit an beiden Arretierbolzen (A) am Anschlussflansch einfädeln und fixieren - 4x Sechskantschraube M10 x 30 r Sylomer-Unterlage unter Stellfuß positionieren und Stokereinheit waagrecht ausrichten r Zellradschleuseneinheit wie dargestellt an der Stokereinheit montieren - 4x Sechskantschraube M8 x 20 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 42 Verteilerkasten an den Schraubenköpfen einhängen und Schrauben festziehen r Wärmedämmung wie dargestellt um Stokerkanal wickeln r Deckel am Kabelkanal demontieren r Schrauben des Klemmblechs am Stokerkanal lockern r Temperaturfühler unter Klemmblech schieben und Schrauben fixieren M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 43: Rücklaufanhebung Kontrollieren

    Mischerantrieb gegen den Uhrzeigersinn bis zum Anschlag drehen Ä Der System-Rücklauf wird durch das Mischerküken vollständig verschlossen r Mischerantrieb im Uhrzeigersinn bis zum Anschlag drehen Ä Der System-Rücklauf ist vollständig geöffnet und die von oben kommende Bypassleitung vollständig verschlossen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 44 Bypassleitung vollständig verschlossen Nach Prüfen der Rücklaufanhebung auf korrekte Funktion: r Drehknopf am Gehäuse des Mischerantriebs wieder auf Automatikbetrieb stellen r Rückenteile montieren HINWEIS! Nach Befüllen des Kessels mit Heizungswasser die Rücklaufanhebung auf Dichtheit kontrollieren! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 45: Höhe Des Aschebehälters Anpassen

    Vorzugsweise das Saugmodul so montiert, dass vorhandene Öffnungen im Gehäuse nicht an der Oberseite sind und die Saugturbine gegen äußere Einflüsse geschützt ist. ▪ Spannungsversorgung und Inbetriebnahme erst nach Anschluss der Schlauchleitungen durchführen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 46 Schlauchleitungen mit Schlauchklemmen an den Anschlüssen fixieren Ä Rückluftleitung (1) von der Absaugstelle zum Saugmodul Ä Rückluftleitung (2) vom Saugmodul zum Kessel Ä HINWEIS! Dabei auf Potentialausgleich achten, Ü "Montagehinweise für Schlauchleitungen" [} 48] r Abdeckhaube am Saugmodul montieren M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 47: Saugschläuche Am Kessel Montieren

    Montage | 6 6.3.6 Saugschläuche am Kessel montieren r Saugschläuche mit Schlauchklemmen an den Anschlüssen fixieren Ä Dabei Pellets-Saugleitung am Anschluss mit Aufkleber „PELLETS“ fixieren HINWEIS! Beim Anschluss der Saugschläuche auf Potentialausgleich achten. M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 48: Montagehinweise Für Schlauchleitungen

    ▪ Die Saugleitung zum Kessel muss aus einem Stück sein ▪ Die Rückluftleitung darf aus mehreren Stücken bestehen, es muss jedoch ein durchgehender Potentialausgleich hergestellt sein ▪ Bei Anlagen ab 35kW werden aufgrund der erhöhten Belastung Schlauchleitungen mit PU-Inlet empfohlen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 49: Potentialausgleich

    Schlauchklemme auf Schlauchleitung auffädeln und am Anschluss fixieren Ä Darauf achten, dass Kontakt zwischen Erdungslitze und Anschluss hergestellt ist. Bei Bedarf Lackierung an betroffener Stelle entfernen Ä TIPP: Bei Schwergängigkeit beim Aufstecken Anschlüsse leicht mit Wasser befeuchten (kein Schmierfett verwenden!) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 50: Hydraulischer Anschluss

    ▪ Die Dimensionierung muss gemäß Auslegungshinweise der EN 12828 - Anhang D durchgeführt werden ▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die Einbauanweisungen des Herstellers zu beachten Empfehlung für den Einbau einer Kontrollmöglichkeit (z.B. Thermometer) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 51: Elektrischer Anschluss

    Kabel mit Kabelbinder an den Zugentlastungen im Kessel fixieren r Verkabelung mit flexiblen Mantelleitungen ausführen und nach regional gültigen Normen und Vorschriften dimensionieren Ä YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 52: Platinenübersicht

    6 | Montage 6.5.1 Platinenübersicht PT4e 100-180 Pos. Benennung Pos. Benennung Hauptschalter Kernmodul Sicherheitstemperaturbegrenzer (STB) Hackgutmodul Service-Schnittstelle Schaltnetzteil Geräteanschlussklemme Digitalmodul (Adresse 1) Hydraulikmodul Austragmodul in Rückenteil (Adresse 0) M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 53: Externes Austragmodul In Wandgehäuse (Bei Pellets-Saugschnecke Mit Umschaltung)

    Reihenklemmen Leitungsschutzschalter Externes Austragmodul in Wandgehäuse (bei Pellets-Saugschnecke mit Umschaltung) F1 (17) F2 (18) F3 (19) F4 (20) F5 (21) F6 (22) Pos. Benennung Pos. Benennung Austragmodul (Adresse 1) Stecker für Spannungsversorgung Hauptschalter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 54: Kabel Zur Kesselregelung Verlegen

    Kabel aller Komponenten über Kabelkanal (A) zur Kesselregelung verlegen, Ü "Komponenten des Saugzyklons anschließen" [} 55] r Darauf achten, dass Kabel keine heißen Kesselkomponenten berühren Ä Warnhinweis beachten, Ü "Elektrischer Anschluss" [} 51] Ä Kabel nicht über scharfe Kanten verlegen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 55: Komponenten Des Saugzyklons Anschließen

    6 PE 8 10 12 14 16 18 PE 2 PE 3 ..L 4 ..N PE ... PE r Spannungsversorgung der Saugturbine im Verteilerkasten anschließen Ä Verbindungsleitung 3 x 1,5 mm² mit Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 56: Füllstandssensoren Anschließen

    24V-Versorgung vom Verteilerkasten zum Hackgutmodul in der Kesselregelung herstellen Ä Verbindungsleitung 2 x 1 mm² ohne Schutzleiter Temperaturfühler der Stokerüberwachung anschließen KM-17 Kernmodul Kernmodul r Temperaturfühler der Stokerüberwachung am Kernmodul in der Kesselregelung anschließen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 57: Getriebemotor Der Stokerschnecke Anschließen

    Versorgungskabel des Getriebemotors der Stokerschnecke am Hackgutmodul in der Kesselregelung anschließen Ä Verbindungsleitung 4 x 1,5 mm² mit Schutzleiter Getriebemotor der Doppelzellradschleuse anschließen Hackgutmodul r Versorgungskabel des Getriebemotors der Doppelzellradschleuse am Hackgutmodul anschließen Ä Verbindungsleitung 4 x 1,5 mm² mit Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 58: Busverbindung Herstellen

    Busverbindung vom Digitalmodul im Verteilerkasten zum Hydraulikmodul in der Kesselregelung an einer freien Buchse herstellen Ä Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung Digitalmodul kontrollieren Digitalmodul r Moduladresse des Digitalmoduls im Verteilerkasten auf „3“ stellen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 59: Einzelnes Austragsystem Anschließen

    8 10 12 14 16 18 PE 5 ..L 6 ..N PE ... PE r Versorgungsleitung vom Verteilerkasten zur Buchse des Verlängerungskabels an der Rütteleinrichtung herstellen Ä Verbindungsleitung 3 x 1,5 mm² mit Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 60 F2 (18) F3 (19) F4 (20) Austragmodul F5 (21) F6 (22) r Getriebemotor der Pellets-Saugschnecke am Austragmodul im Rückenteil anschließen Ä Verbindungsleitung 4 x 1,5 mm² mit Schutzleiter, max. 0,75 kW / 400 V M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 61 20 ..VF 2 ..Nullpunkt RF 2 21 ..RF 2 ..Position r Verbindungsleitung für Positionsansteuerung vom Verteilerkasten zum 3-poligen Stecker der Umschalteinheit herstellen Ä Verbindungsleitung 3 x 0,75 mm² ohne Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 62: Mehrere Austragsysteme Mit Umschaltung Anschließen

    15 ... PL Zu 16 ... PL Auf 17 ... GND r Verbindungsleitung vom Verteilerkasten zur Platine am Saugmodul herstellen Ä Verbindungsleitung 5 x 0,75 mm² ohne Schutzleiter r Drehrichtung der Stellmotoren auf rechts (R) stellen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 63 PE 8 10 12 14 16 18 PE 5 (X1) => 2 (X2) 6 (X1) => 3 (X2) r Verbindungsleitung für Freigabesignal von Reihenklemme X1 auf X2 herstellen Ä Verbindungsleitung 2 x 1,5 mm² ohne Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 64: Pellets-Maulwurf Mit Umschaltung

    PE 8 10 12 14 16 18 PE 5 (X1) => 2 (X2) 6 (X1) => 3 (X2) r Verbindungsleitung für Freigabesignal von Reihenklemme X1 auf X2 herstellen Ä Verbindungsleitung 2 x 1,5 mm² ohne Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 65: Pellets-Saugschnecke Mit Umschaltung

    HINWEIS! Detaillierte Beschreibung siehe Montageanleitung des Austragmoduls! Schematische Darstellung des elektrischen Anschlusses der Austragungen: Austragmodul Adresse "1" Saugsystem 03 Sensor 2 Ausgang 2 Sensor 1 Austragmodul Ausgang 1 Adresse "0" Saugsystem 02 Saugsystem 01 Sensor 1 Ausgang 1 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 66 +24V Austragmodul F5 (21) F6 (22) Sensor 2 Sensor 3 r Sensoren der Pellets-Saugschnecken 2 und 3 am Austragmodul (Adresse 1) im Wandgehäuse anschließen Ä Verbindungsleitung 3 x 0,75 mm² ohne Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 67 F6 (22) Getriebemotor 2 Getriebemotor 3 r Getriebemotoren der Pellets-Saugschnecken 2 und 3 am Austragmodul (Adresse 1) im Wandgehäuse anschließen Ä Verbindungsleitung 4 x 1,5 mm² mit Schutzleiter, max. 0,75 kW / 400 V M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 68: Pellet-Saugsystem Rs 4 / Rs 8 Mit Umschaltung

    Verteilerkasten zum Kernmodul in der Kesselregelung herstellen Ä Verbindungsleitung 4 x 0,75 mm² mit Schutzleiter, max. 0,15 A / 230 V Ä Verbindungsleitung 3 x 0,75 mm² ohne Schutzleiter, ab 25 m Kabellänge geschirmt M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 69 Positionsansteuerung 1 Positionsansteuerung 2 Positionsansteuerung 3 VF 2 VF 2 GND RF 2 r Verbindungsleitung für Positionsansteuerung vom Verteilerkasten zu den 3-poligen Steckern der Umschalteinheiten herstellen Ä Verbindungsleitung 3 x 0,75 mm² ohne Schutzleiter M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 70: Netzanschluss Am Kessel Herstellen

    Ä Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen Normen und Vorschriften zu dimensionieren. Ä Die Versorgungsleitung (Netzanschluss) ist bauseitig mit C16A abzusichern! 6.5.7 Potentialausgleich r Potentialausgleich am Kesselboden entsprechend den gültigen Normen und Vorschriften durchführen! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 71: Abschließende Arbeiten

    - 2x Linsenkopfschraube M4 x 8 mit Kontaktscheibe r Wärmetauscherdeckel aufsetzen und mit Sterngriffschrauben fixieren r Deckel und Wärmedämmung auflegen Ä PT4e 100-120: ein Deckel Ä PT4e 140-180: zwei Deckel r Abdeckung am Rückenteil montieren M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 72: Verbindungsleitung Dämmen

    Bei Verwendung der optional erhältlichen Wärmedämmung von Fröling GesmbH folgende Schritte beachten: r Halbschalen der Wärmedämmung auf Länge anpassen und um Verbindungsleitung legen r Öffnung für Zugänglichkeit zu Messöffnung schaffen r Schutzfolien an den überstehenden Laschen abziehen r Halbschalen miteinander verkleben M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 73: Halterung Für Zubehör Montieren

    Halterung mit geeignetem Montagematerial an Wand in Kesselnähe montieren r Zubehör an Halterung aufhängen 6.6.3 Typenschild aufkleben r Typenschild (A) und Zusatz-Typenschild (B - bei ESP) sichtbar am rechten Seitenteil des Kessels aufkleben M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 74: Inbetriebnahme

    Sämtliche Blindstopfen (z.B. Entleerung) auf Dichtheit prüfen r Antriebe und Stellmotoren auf Funktion und Drehrichtung prüfen r Sicherheitsschalter der Aschebox auf Funktion prüfen HINWEIS! Digitale und analoge Ein- und Ausgänge prüfen - siehe Bedienungsanleitung der Kesselregelung! M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 75: Erstinbetriebnahme

    Schwitzwasser zur Beschädigung des Kessels und in weiterer Folge zum Verlust der Garantie! Darüber hinaus kann die Verwendung nicht normgerechter Brennstoffe zu schwerwiegenden Störungen der Verbrennung führen! Beim Betreiben des Kessels gilt daher: r Nur zulässige Brennstoffe verwenden M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 76: Außerbetriebnahme

    8.3 Entsorgung r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 77 Notizen M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 78 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)
  • Seite 79 M2270424_de | Montageanleitung Pelletskessel PT4e 100-180 (ESP)

  • Seite 80: Adresse Des Herstellers

    Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
