Mit Filter ~ Wenn das Gerät Filter- Option hat, so kann Logging sowohl vom
Breitbandsignal als auch von einem einstellbaren Filterband erfolgen, je nach
Einstellung in der Messreihe.
Logging Intervall ~ Einstellbar mit 11 Einstellungen zwischen 1 Sekunde bis eine
Stunde.
Kontaktbelegung der Anschlüsse
AC/DC Buchse
Die AC(Ws) und DC(Gs)- Ausgangsspannungen, die dem Signal entsprechen,
können an der Buchse am Boden mit einem 3,5 mm Stereo- Stecker abgenommen
werden. Die Kontaktbelegung zeigt das Bild.
Hilfsanschlüsse
Die Hilfsanschlüsse am Boden des Gerätes können verwendet werden für
Eingangs-und Ausgangs- Trigger-Signale, zur Aufnahme von GPS-Informationen
und für die serielle RS-232 Verbindung. Das Bild zeigt die Kontaktbelegung.
053-576, RevB/12-2006

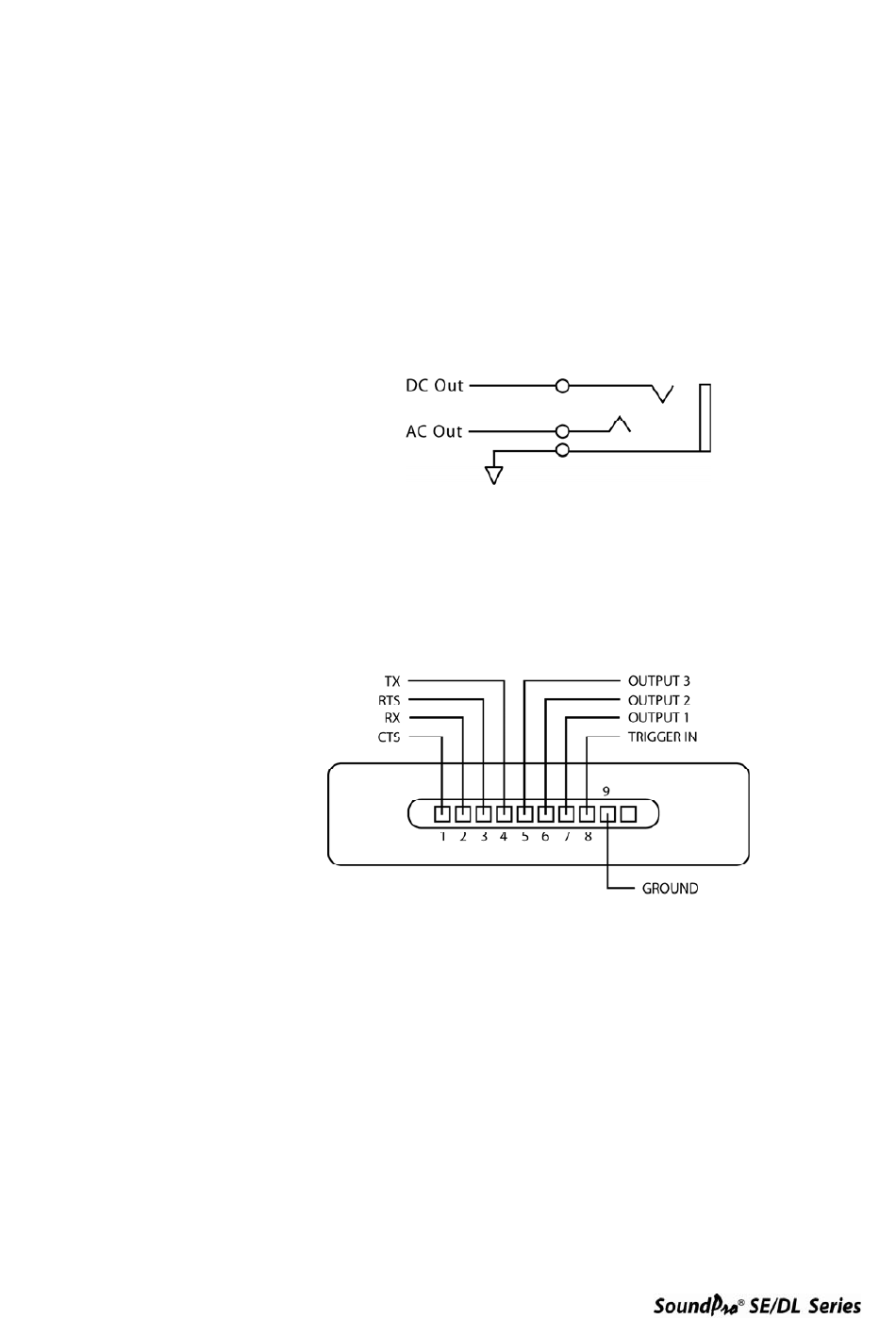

Figur - a Belegung der AC/DC- Buchse
Figur - b Kontaktbelegung der Hilfsanschlüsse
78
