7. Drücken Sie
8.
9. Drücken Sie
10. Drücken Sie
11. Zum Verlassen der Ext Auslöser- Anzeige drücken Sie
Logging (Protokollieren)
Wenn Ihr Gerät die Logging Option besitzt, so können Sie in der Logging Anzeige
auswählen, welche Messungen geloggt werden sollen und es kann der Abstand der
Erfassungen festgelegt werden. Um in die Anzeige „Protokollieren" zu kommen (Bild
5-11), wählen Sie PROTOKOLLIER in der Einr Anzeige. Die Anzeige kann nur bei
gestoppter Messreihe angesehen werden und wenn die Option Sicherheit nicht
aktiviert ist.
Inhalt der Anzeige
Sie können zwischen vier Pegelwerten wählen.
•
AVG, PEAK, MAX, MIN ~ Das sind der Mittelwert, der Peak (Höchstwert),
Maximum und Minimum von Schallpegel Messungen im Messgerät 1. Im
Anzeige-Bereich heißen sie L_avg (oder L_eq wenn der Halbierungsparameter
auf 3 dB gestellt), L_Pk, L_Mx und L_Mn, ("Angezeigte Messungen"
auf Seite 54).
•
L1 und L2 ~ Das sind die Pegel-Häufigkeitswerte Ln im Bereich von 1-99.
Beide Werte können eingestellt werden..
HINWEIS: Ln-Werte werden nur geloggt, wenn die Dauer des Intervalls zwischen
den Erfassungen mindestens eine Minute beträgt. Bei kürzeren Intervallen erscheint
„N/V" im Datenfeld
•
Filter ~ Nur verwendbar, wenn das Gerät Filter besitzt.
•
Intervall ~ Die Zeitdauer zwischen den einzelnen Erfassungen.
HINWEIS: Das inverse des Intervalls ist die Logging Rate.
053-576, RevB/12-2006
zur Wahl von Logik I123, dann drücken Sie
in das erste Datenfeld zu kommen. Datenfeld 3 und 4 gehören zum
Ausgang 1 bzw. Ausgang 2.
Drücken Sie
zur Wahl des geeigneten Datenfeldes.
zur Umschaltung des Logik- Status. Der angezeigte
Status gilt für Pegel, die gleich oder höher als der Einsatzpunkt sind.
um die Logik I123 Datenfelder zu verlassen.

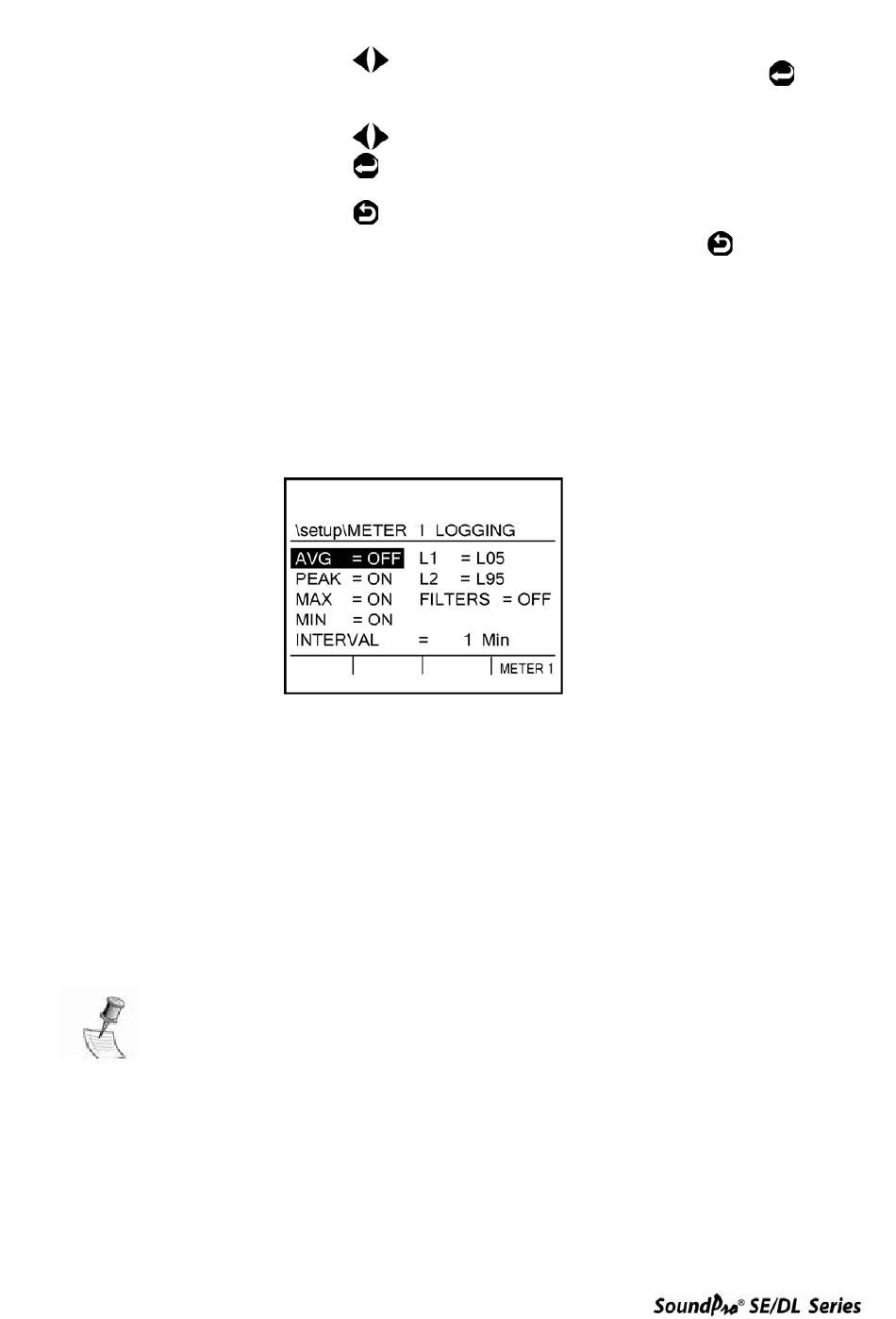

Bild 5-11: Logging Anzeige
42
um
.
