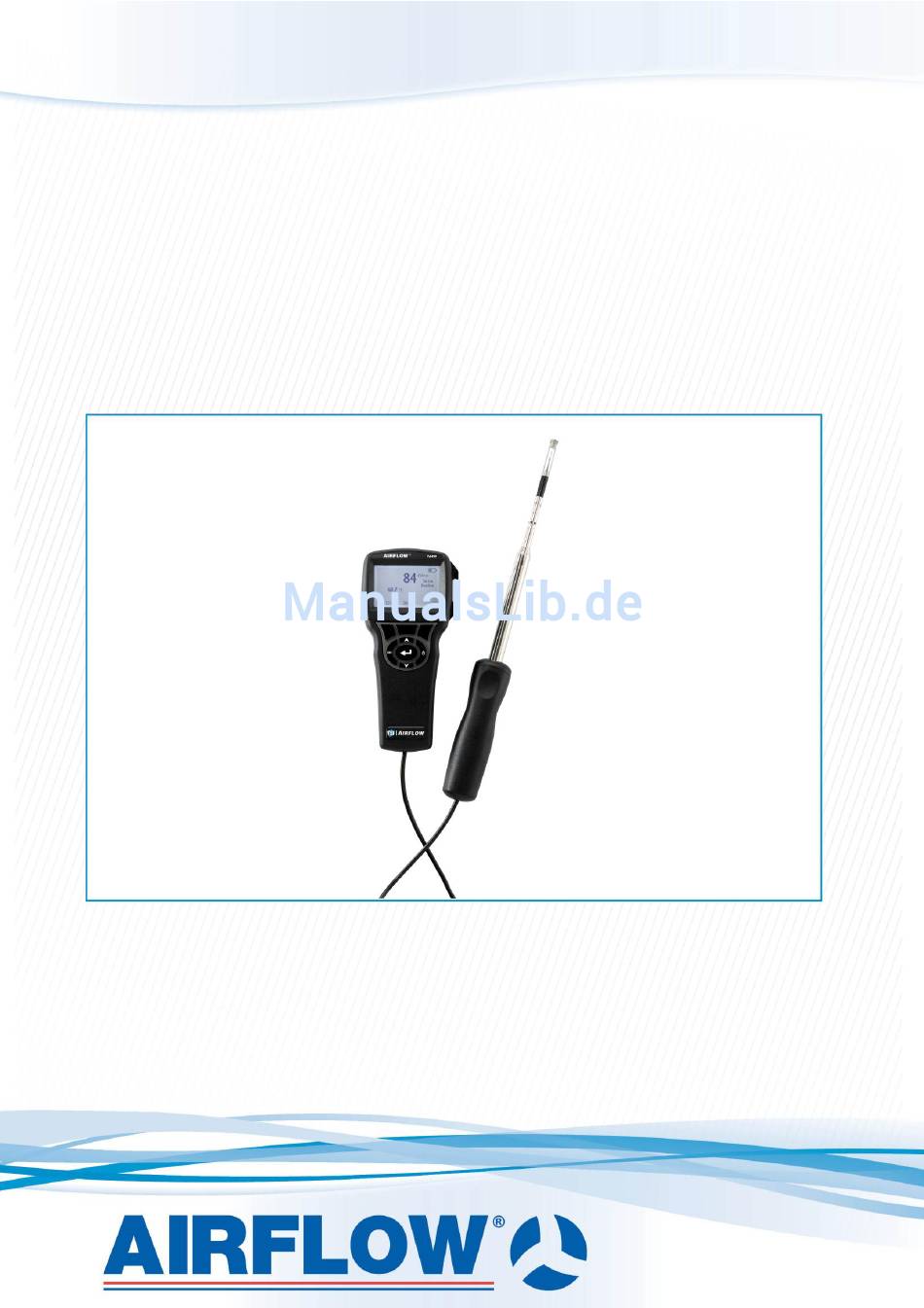

- Seite 1 TA440 / TA440-A Bedienungsanleitung Thermisches Anemometer TA440 / TA440-A...
-
Seite 2: Limitierung Von Garantie Und Haftung
Bedienungsanleitung TA440 / TA440-A LIMITIERUNG VON GARANTIE UND HAFTUNG Copyright© TSI Incorporatet / 2005-2006 / Alle Rechte vorbehalten. Adresse TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / USA Fax Nr. +1 (651) 490-3824 LIMITIERUNG VON GARANTIE UND HAFTUNG (gültig ab Juli 2000) Hiermit garantiert der Verkäufer, dass dieses Produkt bei normaler Anwendung und Wartung gemäß... -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung TA440 / TA440-A Inhalt 1. Verpackungsinhalt und Lieferumfang ....... 4 2. Inbetriebnahme des Messgerätes ........4 2.1. Stromversorgung ................... 4 2.1.1. Einlegen der Batterien ................4 2.1.2. Verwendung des optionalen Netzteils: ..........4 2.2. Gebrauch der Teleskopsonde ............... 4 2.2.1. -
Seite 4: Verpackungsinhalt Und Lieferumfang
Anleitung und Kalibrierzertifikat Inbetriebnahme des Messgerätes 2.1. Stromversorgung Die Stromversorgung des TA440 wird durch vier handelsübliche AA Batterien gewährleistet. 2.1.1. Einlegen der Batterien Legen Sie die Batterien ( 4x AA ) so in das Batteriefach, wie auf dem Aufkleber im Batteriefach gezeigt. -
Seite 5: Ausziehen Der Teleskopsonde
Um das Gerät mit einem PC zu verbinden, nutzen Sie das USB-Kabel. Schließen Sie die Seite des Kabels, die mit „Computer“ gekennzeichnet ist, an einen USB- Anschluss Ihres PC´s und die andere Seite an den Data-Port des TA-440/TA440-A. Für Informationen zum download von gespeicherten Daten siehe Kapitel 3 LogDat2 Downloading Software. -
Seite 6: Menu
Bedienungsanleitung TA440 / TA440-A Time Constant / Es handelt sich um einen durchschnittlichen Zeitraum, der zur Zeitkonstante Stabilisierung der Display-Anzeige benötigt wird. Wenn Sie Leckagen oder unterschiedliche Luftströme vorfinden, wird eine höhere „Time Constant“-Einstellung diese Ungenauigkeiten verringern. Die Anzeige wird jede Sekunde aktualisiert, jedoch ist dieser Anzeigewert ein Durchschnittswert der zuletzt eingestellten Zeitkonstante, in dem eine Messung erfolgen soll. -
Seite 7: Aktuell /Standard Einstellungen
Speicher wieder auf 100 %. 3.3.8. LogDat2TM Software Das TA-440/TA440-A wird mit einer speziellen Software ausgeliefert, die als„LogData2 Downloading Software“ bezeichnet wird. Sie wurde konzipiert um Ihnen maximale Flexibilität und Leistung bereit zu stellen. Um die Softwareauf Ihrem... -
Seite 8: Logdat2Tm Software
Flexibilität und Leistung bereit zu stellen. Um die Softwareauf Ihrem PC zu installieren, folgen Sie den Anweisungen auf dem CD-ROM Etikett. Um Daten von Ihrem TA-440/TA440-A auf Ihren PC zu übertragen, verbinden Sie Ihr TA440/TA440-A und Ihren PC mit dem beiliegenden USB Kabel, und öffnen Sie die installierte LogData2 Software. -
Seite 9: Lagerung
Bedienungsanleitung TA440 / TA440-A 4.3. Lagerung Entfernen Sie die Batterien, bei Einlagerung des Gerätes von mehr als einem Monat, um Beschädigungen durch ausgelaufene Batterien zu vermeiden. 4.4. Problembehandlung Die Tabelle enthält Symptome, deren Ursache und mögliche Lösungen für gewöhnlich auftretende Funktionsstörungen im Zusammenhang mit dem TA440/TA440-A. -
Seite 10: Anhang A Technische Daten
Bedienungsanleitung TA440 / TA440-A Anhang A Technische Daten Modelle TA440 und TA440-A Geschwindigkeit Messbereich 0 bis 30 m/s 1&2 Genauigkeit ±3 % des Messwerts oder ±0,015 m/s, größerer Wert gilt Auflösung 0,01 m/s Kanalgröße Abmessungen 1 bis 635 cm in Schritten von 0,1 cm... - Seite 11 Bedienungsanleitung TA440 / TA440-A Notizen:...
- Seite 12 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
