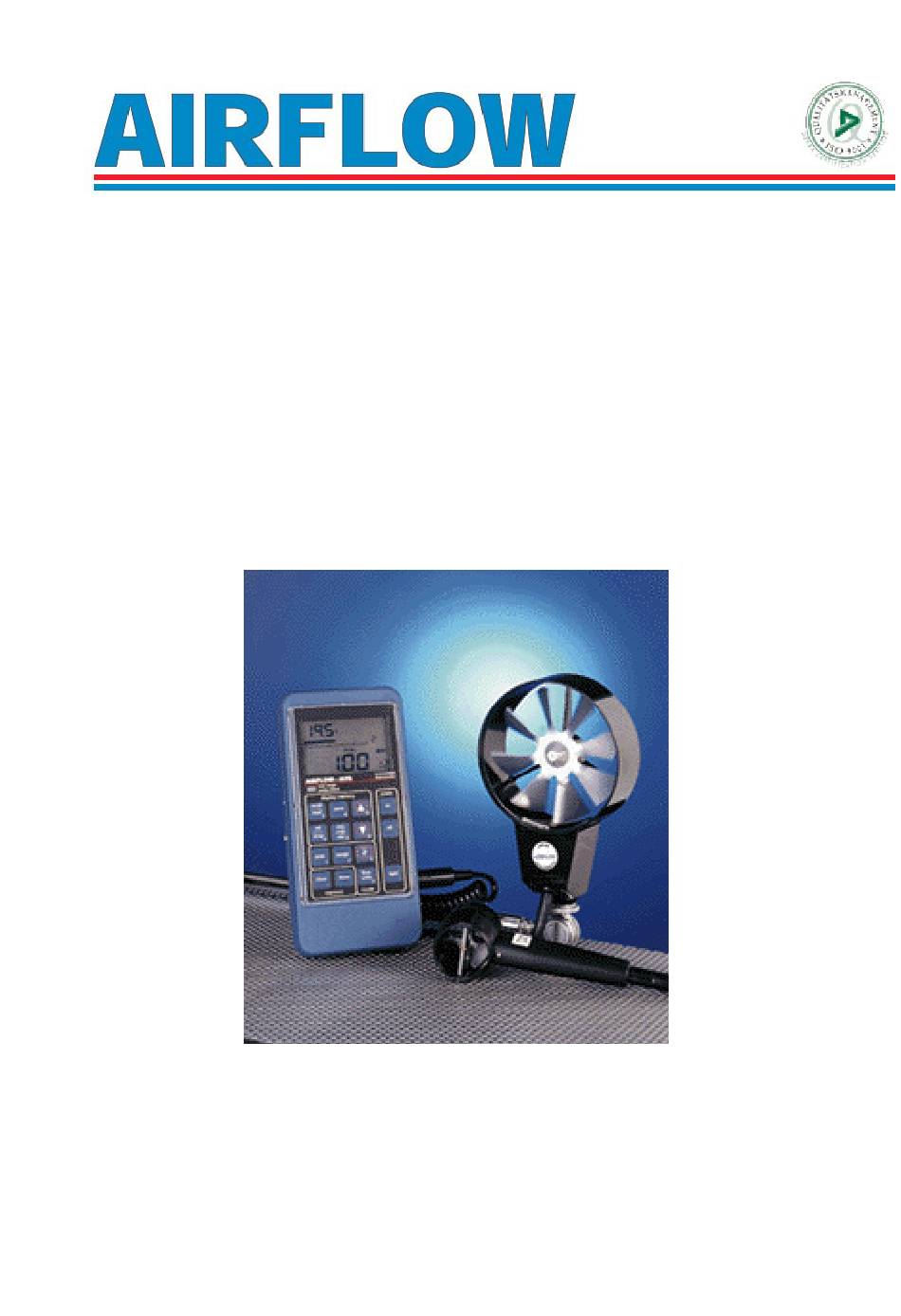

- Seite 1 Flügelradanemometer mit Messwertspeicher Gebrauchsanleitung Bitte vor Inbetriebnahme des Gerätes sorgfältig durchlesen...
-
Seite 2: Batterieinformation

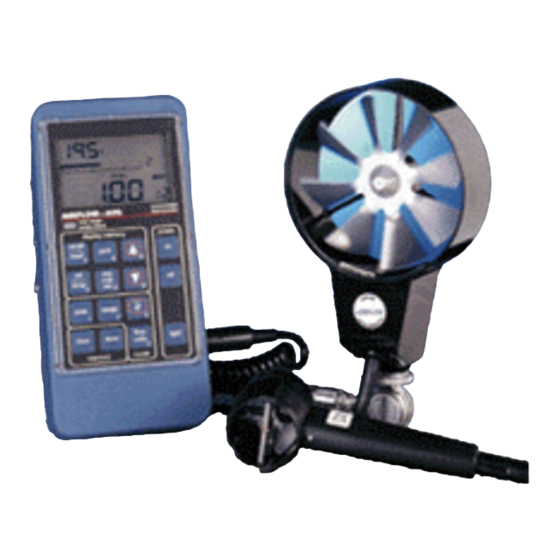

⇒ Messungen können in metrischen oder englischen Maßeinheiten angezeigt werden. 2. Batterieinformation Das Anemometer AV6 wird betriebsbereit mit 4 Stück 1,5 Volt AA-Typ Zellen ausgeliefert. Der Betrieb mit Akkus ist ohne Einschränkung möglich. Bei zu schwachen Batterien erscheint ‘LOWBAT’ in der Anzeige. Um eine optimale Mess- und Funktionsgenauigkeit weiterhin zu gewährleisten, sollten dann die Batterien... - Seite 3 Anzeige möglichen Funktionen zugleich an. Dies kommt in der Praxis nicht vor und ist nur beim Testen der Anzeige möglich. (Siehe Abschnitt 8.1) Abb.1 LCD-Anzeige (Alle Anzeigesegmente) Abb.2 AV6 3.4 Kontrollleuchte Messbereichsüberschreitung Durch eine rote Leuchtdiode wird eine Überschreitung des Messbereiches oder eine mögliche Störung am Flügelradkopf angezeigt.
- Seite 4 4.5 ‘vel/temp’ Taste Erlaubt im ‘recall’ Modus beim Überprüfen von gespeicherten Max- und Min-Werten die Auswahl von entweder Geschwindigkeits- oder Temperaturablesedaten (Siehe Abschnitt 5.5.6). 4.6 ‘avg/max/min’ Taste Erlaubt im ‘recall’ Modus die Auswahl gespeicherter Messwerte: Maximal-, Minimal- und Mittelwert. 4.7 ‘print’ Taste Dient im ‘read’...
-
Seite 5: Geschwindigkeitsmessung
‘off’ Taste manuell abschalten oder das Gerät sich über die ‘auto-off’ Funktion automatisch abschaltet. ‘Auto-off’ Funktion: Das AV6 erkennt selbsttätig, wenn ca. 3 Minuten lang weder eine Tastaturbetätigung erfolgte noch Ablesedaten eingegangen sind. Nach Ablauf dieser Zeitspanne schaltet das AV-6 automatisch ab. - Seite 6 Volumenstrom Kanalquerschnittsfläche Abmessungen Kanal m³/s m² Eingabebereich: Eingabebereich: 0,008 bis 99,99 m² 0,001 bis 9999 m Dezimalwerte werden unter Verwendung des Dezimalpunktes eingegeben. Befindet sich ein eingegebener Flächenwert außerhalb der Grenzen, leuchtet die LED- Anzeige für die Messbereichsüberschreitung auf und die Eingabe wird nicht akzeptiert.
- Seite 7 deren aktueller Wert. Geben Sie nun den neuen Wert ein, dann drücken nochmals die ‘store’ Taste. Für ein ovalen Kanal drücken Sie die Taste mit dem Ellipsensymbol - ‘°C/°F’ Taste. Daraufhin zeigt das Gerät ‘d1’ an und den aktuellen Wert. Geben Sie nun den neuen Wert für die Hauptachse ein und bestätigen mit ‘store’.
- Seite 8 Übertragungsgeschwindigkeit, 8 Bit, keine Parität, 2 Stop Bits) angeschlossen werden. Alle nachstehend beschriebenen Vorgehensweisen sind für PC- oder Druckeranschluss gleich. Das Kabel für den Drucker-Anschluss bekommen Sie bei Airflow unter der Art.-Nr. 05520, für den PC-Anschluss unter der Art.-Nr. 05522.
- Seite 9 5.6.1 Drucken im (‘read’) Ablesemodus Drücken Sie die ’print’ Taste, um einen Ausdruck zu bekommen. Das Wort ‘PRINTING’ erscheint in der Anzeige und die Messwerte werden in den vorausgewählten Einheiten gedruckt. Die Messwerte können auch in voreingestellten Zeitintervallen automatisch ausgedruckt werden. Drücken Sie die ‘print’ Taste zweimal.
-
Seite 10: Analoge Ausgänge
6. Analoge Ausgänge Zur Datenerfassung auf Schreiber oder Datalogger hat das AV-6 Analogausgänge für Volumenstrom und Temperatur über 3-polige Steckbuchsen, die sich auf der linken Seite des Gerätes befinden (Abb.3 Punkt 3.7). Fragen Sie unseren Verkauf zu geeigneten Dataloggern. Der Wertebereich des analogen Ausganges für Geschwindigkeit / Volumen wird durch die gewählte Einstellung des Messbereiches bestimmt. -
Seite 11: Technische Angaben
9. Technische Angaben Parameter metrische Einheit englische Einheit Bereich ** 0,2 - 30 m/s 40 - 6.000 ft/min Geschwin- * Genauigkeit ± 1% der Ablesung ± 1 Digit digkeit Auflösung 0,01 m/s 2 ft/min Intervall der Messungen 0,7 Sekunden Aktuallisierungsintervall 0,7 Sekunden *Für den 100 mm Messkopf bei 20°C und 1013 mbar Parameter... -
Seite 12: Service Und Neukalibrierung
Abziehen des Druckerkabels die Steckbuchse mittels mitgelieferten Plastikstöpsel abgedichtet werden. 10. Service und Neukalibrierung Für den Fall hin, dass der Verdacht auf eine Geräte-Fehlfunktionen oder auf einen Kalibrierungsfehler besteht, wenden Sie sich zur Behebung des Schadens oder der Neukalibrierung des Gerätes an AIRFLOW Lufttechnik GmbH in Rheinbach. - Seite 13 Tel: +49 (0) 2226 9205 0 Fax: +49 (0) 2226 9205 11 E-mail: info@airflow.de Internet: www.airflow.de United States of America AIRFLOW TECHNICAL PRODUCTS Inc. 23 Railroad Avenue Netcong New Jersey NJ 07857 USA Tel: +1 201 691 4825 Fax: +1 201 691 4703 E-Mail: info@airflow.com...
