Messgeräte
Drücken Sie den METER Softkey zur Umschaltung zwischen den beiden virtuellen
Messgeräten zur Ansicht und zu Einstellungen. Der angezeigte Messwert kann
jederzeit ausgewählt werden. Einstellungen können nur bei geschlossener
Messreihe erfolgen.
Ansichtsbezeichnungen
Die Ansichtsbezeichnungen identifizieren bestimmte gegenwärtig aktive
Bedingungen in der Anzeige. Drücken Sie
Softkey- Bereiche, bis die Ansichtsbezeichnungen erscheinen. Dann erscheint
dieses Ikon in der Anzeige unterhalb des Batterie- Ikons.

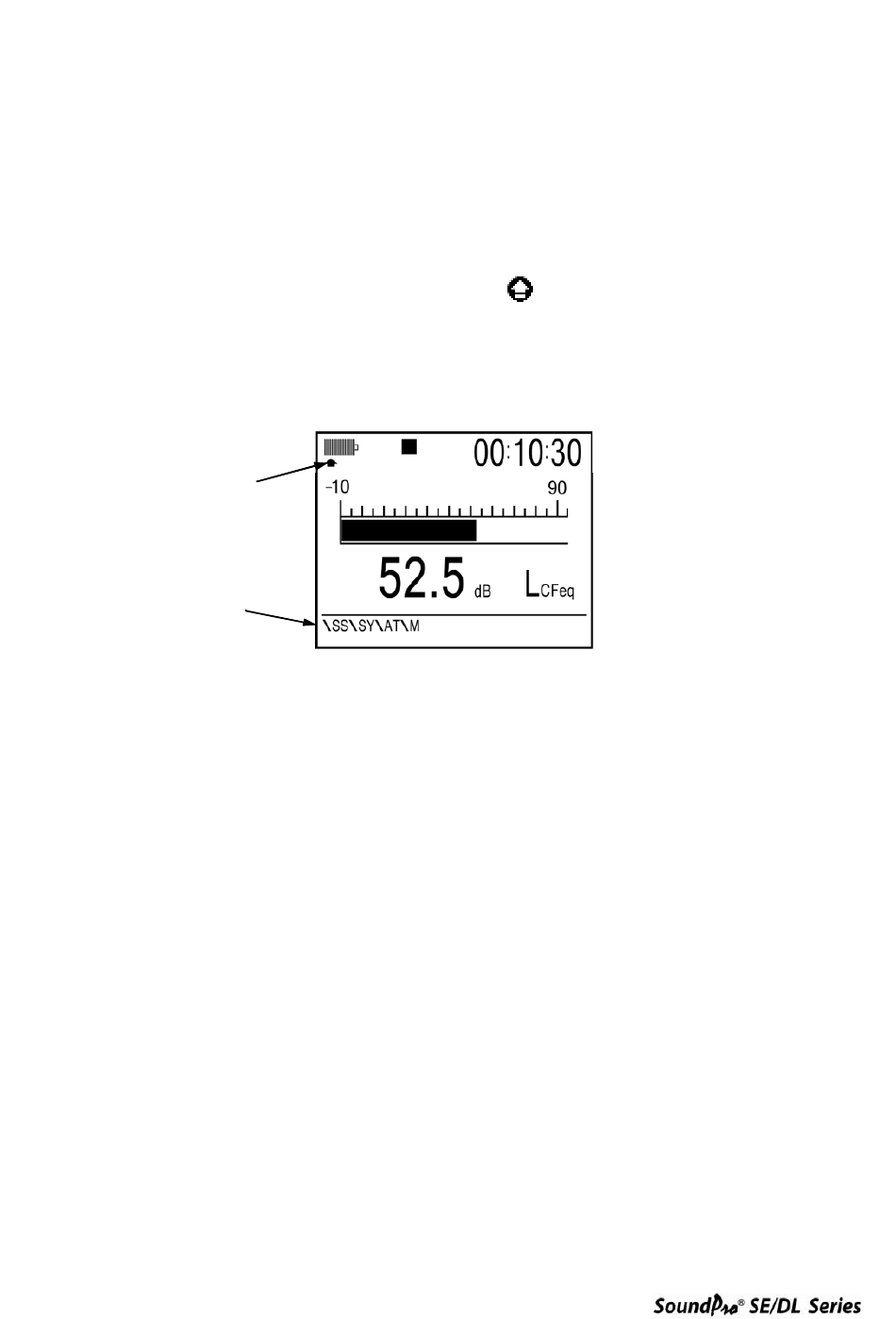

Bild 7-3 zeigt die Ansichtsbezeichnungen und den Ikon für die sonst gleiche Anzeige
wie in Bild 7-4 gezeigt.
Alternative
Funktionen Ikon
Ansichts
Bezeichnungen
Typen der Bezeichnungen
hängen von den Ansichten ab.
•
SS ~ Identifikation der Messreihe. In diesem Feld wird der Name der gewählten
Messreihe angezeigt. Das kann eine laufende sein oder sogar eine aus der
Speicherkarte geladene.
•
SY ~ Identifikation der Messung. Dieses Feld erscheint nur bei Betrachtung
einer Messung und gibt die laufende Nummer in der zugehörigen Messreihe an
(01-99).
•
AT ~ Analyse Typ. Das Feld kennzeichnet, welche Analyse vorgenommen wird
(SLM, 1/1 or 1/3), je nach Art des Gerätes und Einstellung.
•
M ~ Index des Messwertes. Bezeichnung nach den IEC/ISO Regeln.
Balkendiagramm
Das erste Bild, das man in einer Messwert-Anzeige sieht, enthält ein
Balkendiagramm für Breitband- oder Filtermessungen. Bei Breitbandmessungen ist
das der normale horizontale Balken, bei Filter-Anzeige hat jedes Band einen
vertikalen Balken.
053-576, RevB/12-2006
Bild 7-3: Beispiel für Ansichtsbezeichnungen
Die Anzahl und Typen der Ansichtsbezeichnungen
57
zum Umschalten der Inhalte der
