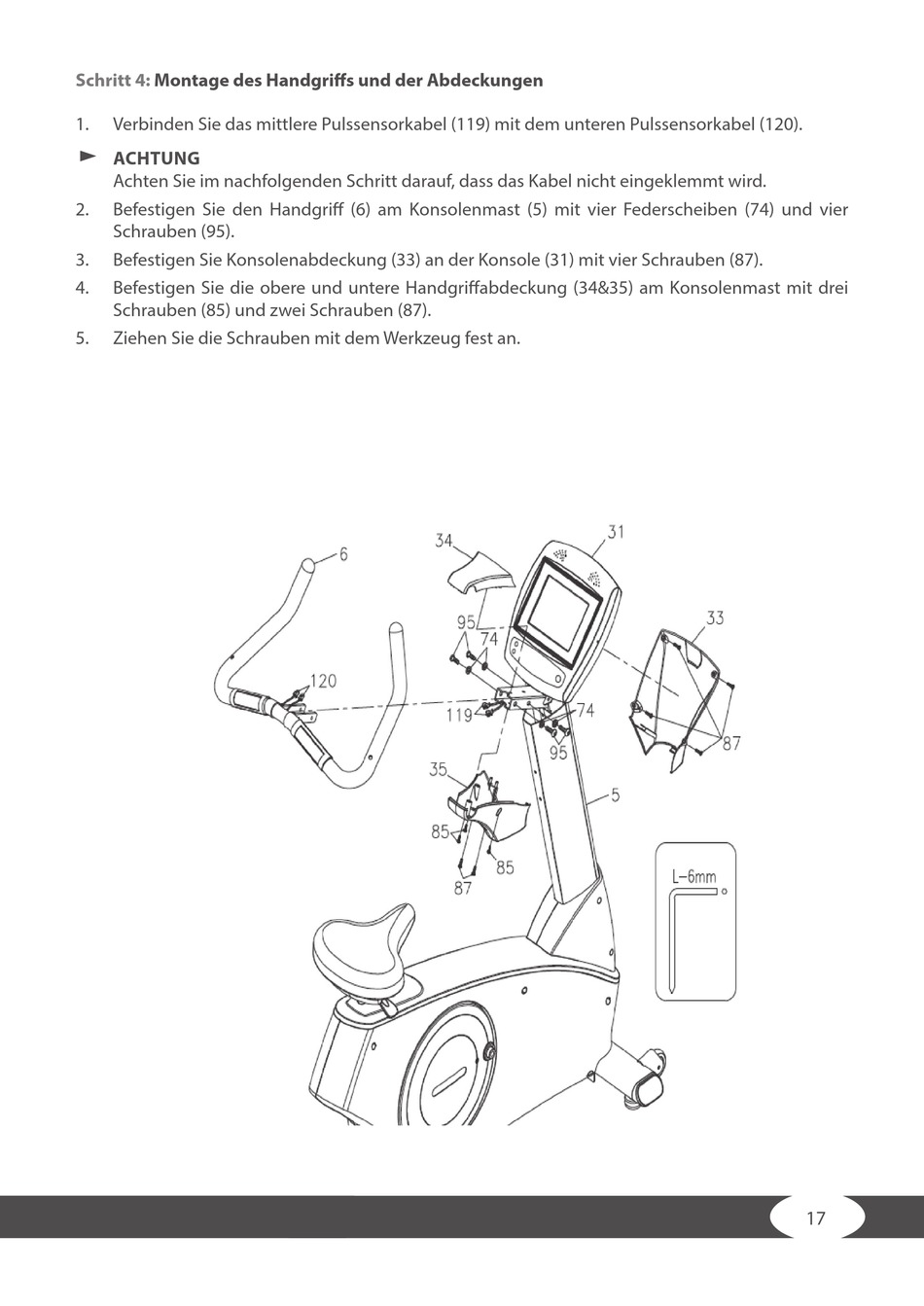

Schritt 4:
Montage des Handgriffs und der Abdeckungen
1.
Verbinden Sie das mittlere Pulssensorkabel (119) mit dem unteren Pulssensorkabel (120).
࣑ ACHTUNG
Achten Sie im nachfolgenden Schritt darauf, dass das Kabel nicht eingeklemmt wird.
2.
Befestigen Sie den Handgriff (6) am Konsolenmast (5) mit vier Federscheiben (74) und vier
Schrauben (95).
3.
Befestigen Sie Konsolenabdeckung (33) an der Konsole (31) mit vier Schrauben (87).
4.
Befestigen Sie die obere und untere Handgriffabdeckung (34&35) am Konsolenmast mit drei
Schrauben (85) und zwei Schrauben (87).
5.
Ziehen Sie die Schrauben mit dem Werkzeug fest an.
17
