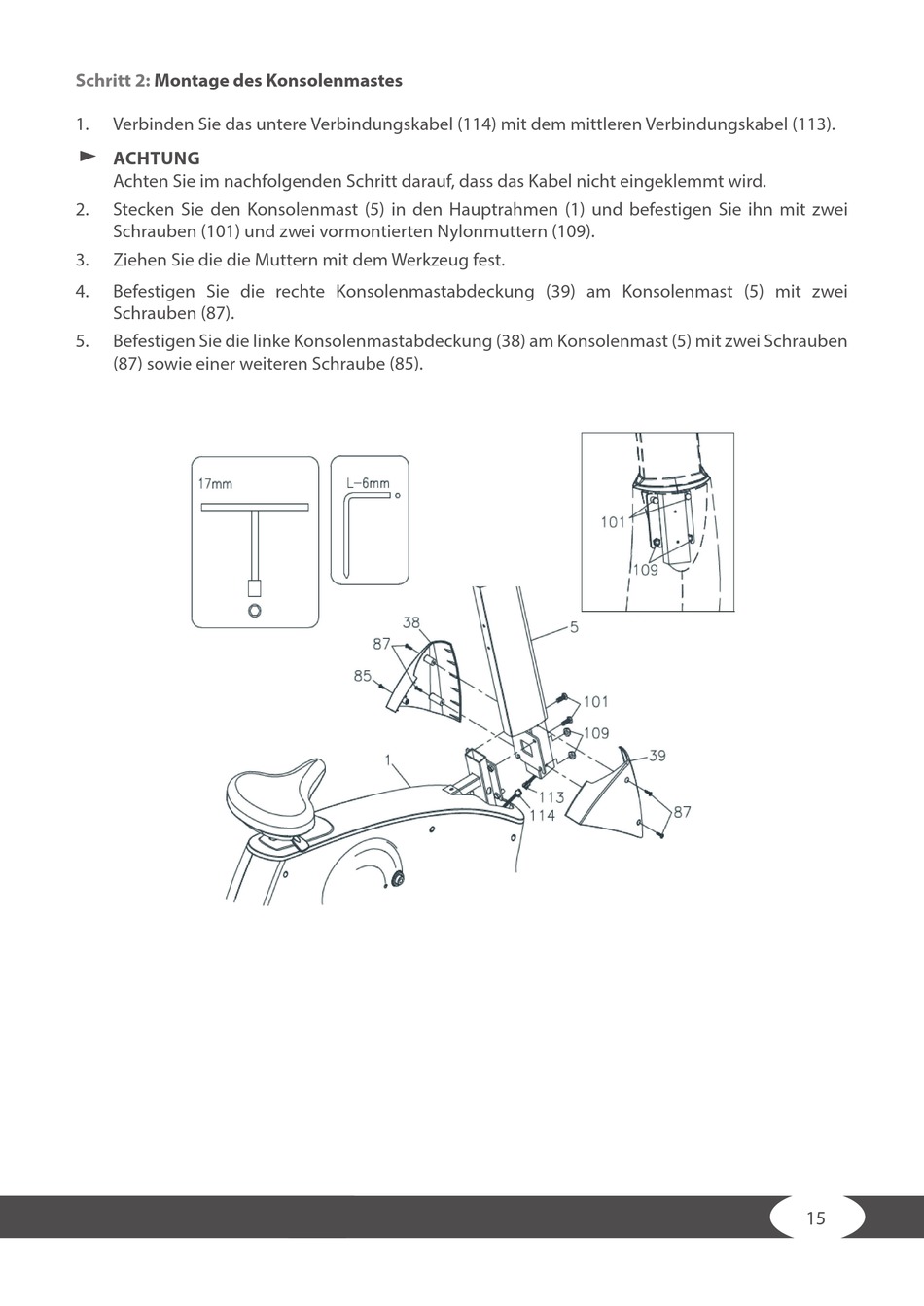

Schritt 2:
Montage des Konsolenmastes
1.
Verbinden Sie das untere Verbindungskabel (114) mit dem mittleren Verbindungskabel (113).
࣑ ACHTUNG
Achten Sie im nachfolgenden Schritt darauf, dass das Kabel nicht eingeklemmt wird.
2.
Stecken Sie den Konsolenmast (5) in den Hauptrahmen (1) und befestigen Sie ihn mit zwei
Schrauben (101) und zwei vormontierten Nylonmuttern (109).
3.
Ziehen Sie die die Muttern mit dem Werkzeug fest.
4.
Befestigen Sie die rechte Konsolenmastabdeckung (39) am Konsolenmast (5) mit zwei
Schrauben (87).
5.
Befestigen Sie die linke Konsolenmastabdeckung (38) am Konsolenmast (5) mit zwei Schrauben
(87) sowie einer weiteren Schraube (85).
15
