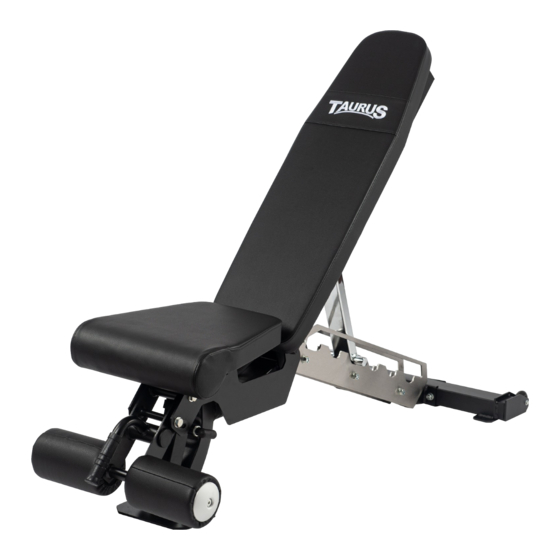

- Seite 1 Montageanleitung max. 400 kg ~ 60 Min. 43 kg L 145 | B 66 | H 125 TFB970.01.01 Art.-Nr.: TF-B970 Taurus Hantelbank B970...
- Seite 2 B970...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 B970...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! B970...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße Artikelgewicht (brutto, inkl. Verpackung): 46 kg Artikelgewicht (netto, ohne Verpackung): 43 kg Verpackungsmaße (L x B x H): ca. 134 cm x 42 cm x 24,5 cm Aufstellmaße (L x B x H): ca. 145 cm x 66 cm x 125 cm Maximale Belastung: 400 kg... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. B970... -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Montage
Um Beschädigungen am Gerät und dem Boden zu vermeiden, nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. B970... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Montage des Standfußes Befestigen Sie den Standfuß (2) mitsamt der Fixierungsplatte (3) am Hauptrahmen (1) mit zwei Schrauben (15), vier Unterlegscheiben (18) und zwei Muttern (17). Ziehen Sie die Schrauben und Muttern fest an. B970... - Seite 13 Schritt 2: Montage der Stellrahmen Befestigen Sie die zwei Stellrahmen (4) an den beiden Seiten des Hauptrahmens (1) mit drei Schrauben (15), sechs Unterlegscheiben (18) und drei Muttern (17). Ziehen Sie die Schrauben und Muttern fest an.
- Seite 14 Montage des Sitzrahmens und des Lehnenrahmens Befestigen Sie den Sitzrahmen (6) und die zwei Teile des Lehnenrahmens (5) am Hauptrahmen (1) mit einer Schraube (19), zwei Unterlegscheiben (23) und einer Mutter (22). Ziehen Sie die Schraube und die Mutter fest an. B970...
- Seite 15 Schritt 4: Montage der Beinpresse Teil 1 Verbinden Sie die zwei Rahmenteile der Beinpresse (7 & 8) mit einer Schraube (25) miteinander. Ziehen Sie die Schraube fest an.
- Seite 16 Befestigen Sie die das Rahmenteil (7) am Sitzrahmen (6) mit einer Schraube (20), zwei Unterlegscheiben (23) und einer Mutter (22). Befestigen Sie das Rahmenteil (8) am Hauptrahmen (1) mit einer Schraube (21), zwei Unterlegscheiben (23) und einer Mutter (22). Ziehen Sie die Schrauben und Muttern fest an. B970...
- Seite 17 Schritt 6: Montage des Stützrahmens Befestigen Sie die den Stützrahmen (9) zwischen den beiden Rahmenteilen des Lehnenrahmens (5) mit einer Schraube (19), zwei Unterlegscheiben (23) und einer Mutter (22). Ziehen Sie die Schraube und Mutter fest an.
- Seite 18 Schritt 7: Montage der Beinpresse Teil 3 Befestigen Sie die die Beinpresse (10) am Sitzrahmen (6) mit zwei Schrauben (20), vier Unterlegscheiben (23) und zwei Muttern (22). Ziehen Sie die Schrauben und Muttern fest an. B970...
- Seite 19 Schritt 8: Montage der Beinpresse Teil 4 Stecken Sie jeweils ein Beinpolster (11) auf jede Seite der Beinpresse (10) und befestigen Sie sie mit jeweils einer Endkappe (12) und einer Schraube (16). Ziehen Sie die Schrauben fest an.
- Seite 20 Schritt 9: Montage des Sitzpolsters Befestigen Sie das Sitzpolster (13) am Sitzrahmen (6) mit vier Schrauben (25) und vier Unterlegscheiben (26). Ziehen Sie die Schrauben fest an. B970...
- Seite 21 Schritt 10: Montage des Lehnenpolsters Befestigen Sie das Lehnenpolster (14) an den zwei Rahmenteilen des Lehnenrahmens (5) mit vier Schrauben (24) und vier Unterlegscheiben (26). Ziehen Sie die Schrauben fest an.
-
Seite 22: Lagerung Und Transport
Gerät nicht weiter benutzt werden. Verwenden Sie im Bedarfsfall nur originale Ersatzteile. ࣑ ACHTUNG Neben den hier aufgeführten Anweisungen und Empfehlungen zur Wartung und Pflege können zusätzliche Service- und/oder Reparaturleistungen nötig sein; diese sind nur von autorisierten Service-Technikern durchzuführen. B970... -
Seite 23: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 24: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher B970... -
Seite 25: Ersatzteilbestellung
HINWEIS Seriennummer Ihres Geräts einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Seriennummer entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Hantelbank Modellbezeichnung: Hantelbank B970 Artikelnummer: TF-B970... -
Seite 26: Teileliste
Foam cap Seat cushion Back cushion Hexagon bolt M10*90 Button head socket screw M10*10 Lock nut Washer Φ10 Hexagon bolt M12*210 Hexagon bolt M12*150 Hexagon bolt M12*120 Lock nut Washer Φ12 Hexagon bolt M8*70 Hexagon bolt M8*30 Washer Φ8 B970... -
Seite 27: Explosionszeichnung
Explosionszeichnung... -
Seite 28: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 29 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 30: Kontakt
08:00 - 18:00 �� Mo - Fr 08:00 - 18:00 09:00 - 18:00 09:00 - 18:00 Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.de/filialen B970... - Seite 31 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 32 Taurus Hantelbank B970...
