2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

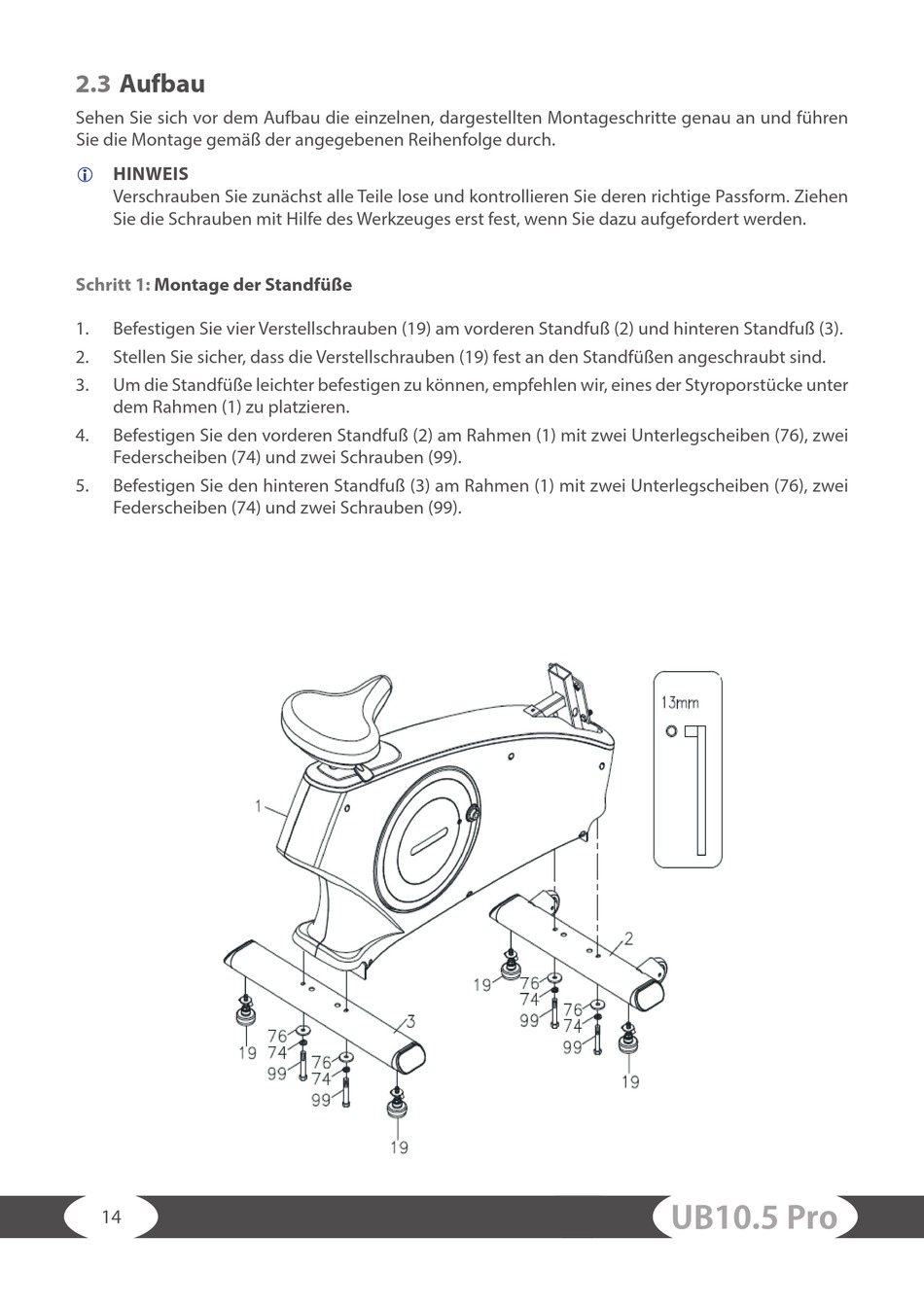

Schritt 1:
Montage der Standfüße
1.
Befestigen Sie vier Verstellschrauben (19) am vorderen Standfuß (2) und hinteren Standfuß (3).
2.
Stellen Sie sicher, dass die Verstellschrauben (19) fest an den Standfüßen angeschraubt sind.
3.
Um die Standfüße leichter befestigen zu können, empfehlen wir, eines der Styroporstücke unter
dem Rahmen (1) zu platzieren.
4.
Befestigen Sie den vorderen Standfuß (2) am Rahmen (1) mit zwei Unterlegscheiben (76), zwei
Federscheiben (74) und zwei Schrauben (99).
5.
Befestigen Sie den hinteren Standfuß (3) am Rahmen (1) mit zwei Unterlegscheiben (76), zwei
Federscheiben (74) und zwei Schrauben (99).
14
UB10.5 Pro
